Prévia do material em texto

Você acertou 2 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode
refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

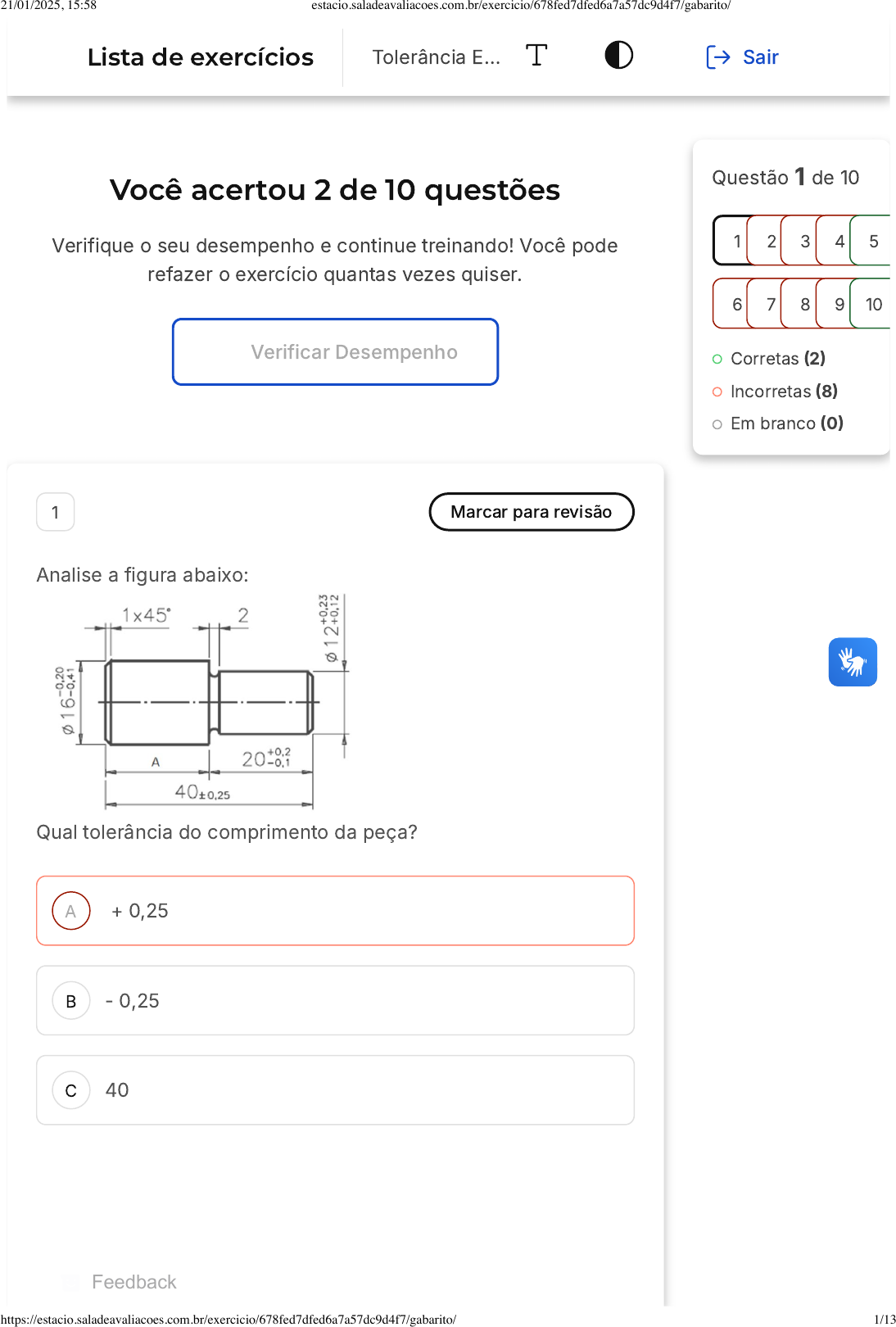

Analise a figura abaixo:
Qual tolerância do comprimento da peça?
 + 0,25
- 0,25
40
Questão 1 de 10
Corretas �2�
Incorretas �8�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Tolerância E… Sair
Feedback
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 1/13
D
E
A
B
C
0,50
40,25
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o
gabarito comentado!
Gabarito Comentado
+ 0,25 - ��0,25� = 0,50
2 Marcar para revisão
Dados os valores, calcule as categorias de montagem dos
elementos de um conjunto que são classificadas segundo a
possibilidade de movimento relativo entre as peças que o
constituem. Segundo aO IT máximo é 3. necessidade de
funcionamento dos componentes haverá conjuntos furo/eixo que
tenham liberdade de movimento, outros com se deslocam
longitudinalmente de forma deslizante e outros fixos sob pressão
para garantir a união das peças. a) Ajuste Móvel e móvel
deslizante; b) Ajuste fixo e c) Ajuste incerto. o IT para um
diâmetro com dn = 20 mm; as = �0,009 e ai = = 0,004?
6
5
11
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 2/13
D
E
8
12
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o
gabarito comentado!
Gabarito Comentado
De acordo com a tabela:
20 está entre 18 e 30, logo:
Sendo assim, considerando a tabela de Relações de IT�
O IT 6 tem tolerância de 10i.
3 Marcar para revisão
O sistema ISO estabelece qualidades de trabalho, ou seja, graus
de tolerância. Quantas qualidades de trabalho o sistema
oferece?
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 3/13
A
B
C
D
E
4.
9.
12.
18.
32.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o
gabarito comentado!
Gabarito Comentado
O sistema ISO, que é um padrão internacional para
especificações e diretrizes, estabelece 18 qualidades de
trabalho. Essas qualidades são graus de tolerância, que são
designados como IT 01, IT 0, IT 1, e assim por diante, até IT
16. O "I" representa ISO e o "T" representa Tolerância. Esses
graus de tolerância são usados para atender a diversas
necessidades na construção de peças, garantindo que elas
se encaixem e funcionem corretamente dentro de um
sistema ou máquina. Portanto, a resposta correta é a
alternativa D, que afirma que o sistema ISO estabelece 18
qualidades de trabalho.
4 Marcar para revisão
Ao definir as Tolerâncias Dimensionais de uma peça, o objetivo é
que ela tenha uma dimensão que possa ser montada. Enquanto
que nas Tolerâncias Geométricas, o objetivo é ter as peças
fabricadas com a geometria desejada e que possam ser
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 4/13
A
B
C
D
E
montadas na posição final necessária para o funcionamento do
conjunto. O que é a condição de máximo material?
Condição de um elemento de forma, para o qual
algumas dimensões locais se encontram no limite onde
o material do elemento é mínimo.
Condição de um elemento de forma, para o qual
algumas dimensões locais se encontram no limite onde
o material do elemento é máximo.
Condição de um elemento de forma, para o qual
algumas dimensões locais se encontram fora do limite
onde o material do elemento é mínimo.
Condição de um elemento de forma, para o qual todas
as dimensões locais se encontram no limite onde o
material do elemento é mínimo.
Condição de um elemento de forma, para o qual todas
as dimensões locais se encontram no limite onde o
material do elemento é máximo.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o
gabarito comentado!
Gabarito Comentado
A condição de máximo material é a situação em que todas
as dimensões locais de um elemento de forma se encontram
no limite onde o material do elemento é máximo. Isso
significa que o elemento tem a maior quantidade de material
possível dentro das tolerâncias definidas. Um exemplo
prático seria o menor diâmetro de um furo ou o maior
diâmetro de um eixo. Nesses casos, a condição de máximo
material é alcançada quando o furo é o menor possível
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 5/13
A
B
C
D
E
(mais material) ou quando o eixo é o maior possível (mais
material).
5 Marcar para revisão
A tolerância de orientação e localização não deve ser aplicada
ao próprio elemento, mas ao seu prolongamento. Tal campo,
denominado campo de tolerância projetado, deve ser indicado
pelo símbolo P. Quando a tolerância se aplica a vários elementos
repetitivos, como indicá-la no quadro de tolerância?
No rodapé do desenho
Com uma seta indicativa
Ao lado do quadro
Dentro do quadro
Sobre o quadro
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
Quando a tolerância se aplica a vários elementos repetitivos,
a indicação deve ser feita sobre o quadro de tolerância. Isso
é geralmente realizado na forma de uma nota explicativa. O
número de elementos aos quais a tolerância se aplica deve
ser seguido por um sinal de multiplicação, ou pode-se optar
por escrever diretamente a quantidade de elementos que
devem ser tolerados. Portanto, a alternativa correta é a letra
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 6/13
A
B
C
D
E
E, que afirma que a indicação deve ser feita "sobre o
quadro".
6 Marcar para revisão
Analise a figura baixo:
Qual a maior diferença entre os diâmetros da peça da Figura
acima??
0,21
3,68
3,36
0,35
0,11
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o
gabarito comentado!
Gabarito Comentado
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 7/13
A
B
C
��16 � 0,20� - �12 � 0,12�� = 15,80 � 12,12
 = 3,68 mm
7 Marcar para revisão
As tolerâncias dimensionais e geométricas são padronizadas de
acordo com as normas ISO. Diante a isto, analise o desenho a
seguir no que diz respeito às tolerâncias dimensionais e
geométricas de acordo com o padrão ISO�
Após a análise do desenho, assinale a opção verdadeira:
A tolerância de batimento total radial não deve ser
maior que 0,06 mm em qualquer ponto da superfície,
durante várias rotações em torno da linha de referência
B, e ainda a concentricidade do furo em relação à
superfície A é aplicada somente ao máximo tamanho do
furo.
A tolerância de paralelismo e de perpendicularismo
estão aplicadas na mesma cota, porém possuem
elementos de referência distintos: B e C,
respectivamente.
A tolerância de concentricidade indicada no furo se
refere somente ao seu respectivo diâmetro mínimo,
enquanto a perpendicularidade indicada no eixo se
refere somente ao seu respectivo diâmetro máximo.
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 8/13
D
E
O eixo deve permanecer dentro da zona de tolerância
de batimento circular axial de 0,06 mm, enquanto a
linha de centro dodiâmetro de 50,05 mm não pode se
desviar perpendicularmente mais que 0,05 mm em
relação ao elemento de referência C.
As tolerâncias geométricas aplicadas ao eixo de
diâmetro nominal de 50 mm têm o objetivo principal de
manter a sua medida dentre o máximo de 50,05 mm e o
mínimo de 49,97 mm, respeitando a sua tolerância
dimensional.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o
gabarito comentado!
Gabarito Comentado
A tolerância de batimento total radial trata-se de uma
tolerância de batimento total e não de paralelismo.
A tolerância de concentricidade é determinada através de
duas circunferências concêntricas ao eixo espaçadas em
0,06mm. Na tolerância de perpendicularidade, a referência
tomada é o plano C.
Não é batimento circular e sim batimento total, indicado
pelas duas setas.
As tolerâncias dimensionais aplicadas ao eixo de diâmetro
nominal de 50 mm têm o objetivo principal de manter a sua
medida dentre o máximo de 50,05 mm e o mínimo de 49,97
mm.
8 Marcar para revisão
Em montagem de equipamentos, os furos são necessários para
realizar o acoplamento das partes. Para um furo com dimensões
máxima e mínima de 12,20 mm e 11,98 mm, respectivamente, que
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 9/13
A
B
C
D
E
seria colocado acoplado ao eixo de dimensão nominal de 12 mm,
que tipo de ajuste teríamos?
Deslizante
Incerto
Com folga
Com interferência
Rotativo
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o
gabarito comentado!
Gabarito Comentado
O tipo de ajuste é incerto. Isso ocorre porque as dimensões
máximas e mínimas do furo não se encaixam de forma
consistente no intervalo de dimensões do eixo. Em alguns
casos, as dimensões do furo estão dentro do intervalo de
dimensões do eixo, enquanto em outros casos, elas estão
fora desse intervalo. Portanto, não é possível determinar um
tipo específico de ajuste com base nessas informações.
9 Marcar para revisão
Observe a figura a seguir:
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 10/13
A
B
C
D
E
Qual o campo de tolerância de A?
0,50
0,30
0,35
0,45
0,80
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o
gabarito comentado!
Gabarito Comentado
20,35 � 19,55 � 0,80
10 Marcar para revisão
Qualquer dimensão efetiva entre os afastamentos superior e
inferior, inclusive a dimensão máxima e a dimensão mínima, está
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 11/13
A
B
C
D
E
dentro do campo de tolerância. As tolerâncias de peças que
funcionam em conjunto dependem da função que estas peças
vão exercer. Conforme a função, um tipo de ajuste é necessário.
 Desta forma, que tipo de ajuste é recomendado para encaixes
fixos e de precisão?
H7/f7
H7/h6
H7/g6
H7/j6
H7/n6
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
Considerando a tabela para uso do Sistema Furo - Base em
peças móveis e fixas  �CORREIA, 2017, p. 16 e 17�.
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 12/13
Observamos que o ajuste recomendado é o H7/h6 ajuste
deslizante justo
21/01/2025, 15:58 estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fed7dfed6a7a57dc9d4f7/gabarito/ 13/13
