Lista de Circuitos Elétricos I
Professor: Dalton Honorio
Semestre 2024.2


Nome:
Matricula:
1) Um fio telefônico tem uma corrente de 20μA fluindo através dele. Quanto tempo leva
para uma carga de 15 C passar pelo fio?
2) Um raio transportou uma corrente de 2 kA e durou 3 ms. Quantos coulombs de carga
estavam contidos em o relâmpago?

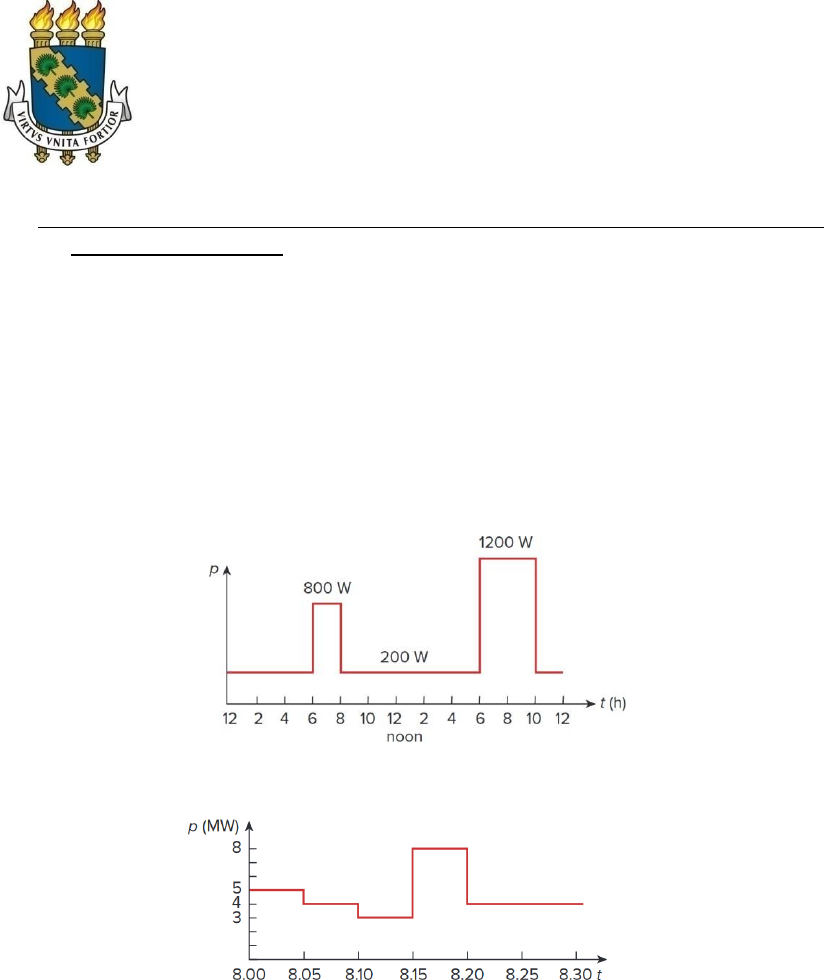

3) A Figura abaixo mostra o consumo de energia de uma determinada casa em 1 dia.
Calcular:
(a) a energia total consumida em kWh,
(b) a potência média durante o período total de 24 horas;

4) O gráfico abaixo representa a potência consumida por uma planta industrial entre 8h
e 8h30. Calcule a energia total em MWh consumida pela planta.

5) Uma bateria pode ser avaliada em amperes-hora (Ah). A a bateria de chumbo-ácido é
avaliada em 160 Ah.
(a) Qual é a corrente máxima que ele pode fornecer durante 40 horas?
(b) Quantos dias durará se receber alta em uma taxa de 1 mA?
6) Uma bateria de 12 V requer uma carga total de 40 amperes-horas durante a recarga.
Quantos joules são fornecidos à bateria?
7) Quanta energia um motor de 10 HP fornece em 30 minutos? Suponha que 1 cavalo-
vapor = 746 W
8) Um receptor de TV de 600 W fica ligado por 4 horas sem ninguém assistindo. Se a
eletricidade custa 10 centavos/kWh, quanto de dinheiro é desperdiçado?
9) Encontre Rab no circuito divisor de potência de quatro e oito vias nas figuras abaixo.
Suponha que cada R = 1 Ω


10) Suponha que seu laboratório de circuitos tenha o seguinte padrão de resistores
comercialmente disponíveis em grandes quantidades: 1,8 Ω, 20 Ω, 300 Ω, 24 kΩ e 56
kΩ. Usando combinações de séries e paralelos e um mínimo número de resistores
disponíveis, como você obteria as seguintes resistências para um circuito eletrônico
projeto?
(a) 5Ω;
(b) 311,8Ω;
(c) 40 kΩ;
(d) 52,32 kΩ.

11) No circuito da abaixo, o limpador divide o resistência do potenciômetro entre αR e (1
− α)R, 0 ≤ α ≤ 1. Encontre vo / vs.

12) Um apontador elétrico de 240 mW, 6 V é conectado a uma bateria de 9 V conforme
mostrado na figura abaixo. Calcule o valor do resistor de queda em série Rx necessário
para alimentar o apontador.

13) Um alto-falante está conectado a um amplificador conforme mostrado na figura
abaixo. Se um alto-falante de 10 Ω consumir o máximo potência de 12 W do
amplificador, determine a potência máxima que um alto-falante de 4 Ω consumirá.

14) Em uma determinada aplicação, o circuito da Figura 2.140 deve ser projetado para
atender a estes dois critérios:
(a) Vo/Vs = 0,05 (b) Req = 40 kW
Se o resistor de carga, 5 kW, for fixo, encontre R1 e R2 para satisfazer os critérios

15) O diagrama de pinos de um conjunto de resistências é mostrado em Figura 2.141.
Encontre a resistência equivalente entre os seguindo:
(a) 1 e 2;
(b) 1 e 3;
(c) 1 e 4.

16) Dois dispositivos delicados são classificados conforme mostrado na figura abaixo.
Encontre os valores dos resistores R1 e R2 necessários para alimentar os dispositivos
usando uma bateria de 24 V.

17) Encontre Vo e a potência dissipada em todos os resistores no circuito da figura abaixo.

18) O circuito abaixo modela um emissor comum amplificador transistorizado. Encontre
ix usando a fonte transformação.

19) Um atenuador é um circuito de interface que reduz o nível de tensão sem alterar a
resistência de saída.
(a) Especificando Rs e Rp do circuito de interface abaixo, projete um atenuador que
atenda aos seguintes requisitos: Vo/Vg = 0,125 e Req = Rth= Rg=100 Ω;
(b) Usando a interface projetada na parte (a), calcule a corrente através de uma carga
de RL = 50 Ω quando Vg = 12 V.

20) Um voltímetro CC com sensibilidade de 20 kΩ/V é usado para encontrar o
equivalente de Thévenin de uma rede linear. As leituras em duas escalas são as
seguintes:
(a) Escala 0-10 V: 4 V (b) Escala 0-50 V: 5 V
Obtenha a tensão de Thévenin e Thevenin resistência da rede.
21) Uma matriz de resistência está conectada a um resistor de carga R e uma bateria de 9
V conforme mostrado na figura abaixo.
(a) Encontre o valor de R tal que Vo = 1,8 V.
(b) Calcule o valor de R que demandará a corrente máxima. Qual é a corrente
máxima?
22) Um circuito amplificador de emissor comum é mostrado abaixo. Obtenha o
equivalente de Thévenin à esquerda dos pontos B e E.

23) Determine a corrente através o resistor de 40 Ω e a potência dissipada pelo resistor.

24) O circuito da figura (a) abaixo pode ser projetado como um diferenciador aproximado
ou um integrador, dependendo se a saída é obtida através do resistor ou do capacitor,
e também na constante de tempo τ = RC do circuito e a largura T do pulso de entrada,
figura (b). O circuito é um diferenciador se τ ≪ T, digamos τ 10T.

(a) Qual é a largura mínima de pulso que permiti que uma saída diferenciadora apareça
em todo o capacitor?
(b) Se a saída for uma forma integrada da entrada, qual é o valor máximo que a largura
do pulso pode assumir?
25) Um circuito RL pode ser usado como diferenciador se o a saída é obtida através do
indutor e τ ≪ T (digamos τ 0 dado que C1 = 0,5 μF, C2 = 5 μF, R1 = 5 MΩ, R2 = 2,5 MΩ
e v0 = 60u(t) V.

E u(t) é apresentado abaixo.
