Pincel Atômico - 20/02/2025 15:51:48 1/3
LEANDRO RODRIGUES
ZACARIAS DA SILVA
Exercício Caminho do Conhecimento - Etapa 12 (26236)
Atividade finalizada em 17/02/2025 18:49:48 (3430114 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
AUTOMAÇÃO ELÉTRICA [1006014] - Avaliação com 4 questões, com o peso total de 6,67 pontos [capítulos - 116]
Turma:
Curso Técnico: Eletrotécnica - Grupo: JANEIRO/24 PRES - N.ELET.Jan.24 [110391]
Aluno(a):
91550785 - LEANDRO RODRIGUES ZACARIAS DA SILVA - Respondeu 4 questões corretas, obtendo um total de 6,67 pontos como nota
[350018_180144]
Questão
001

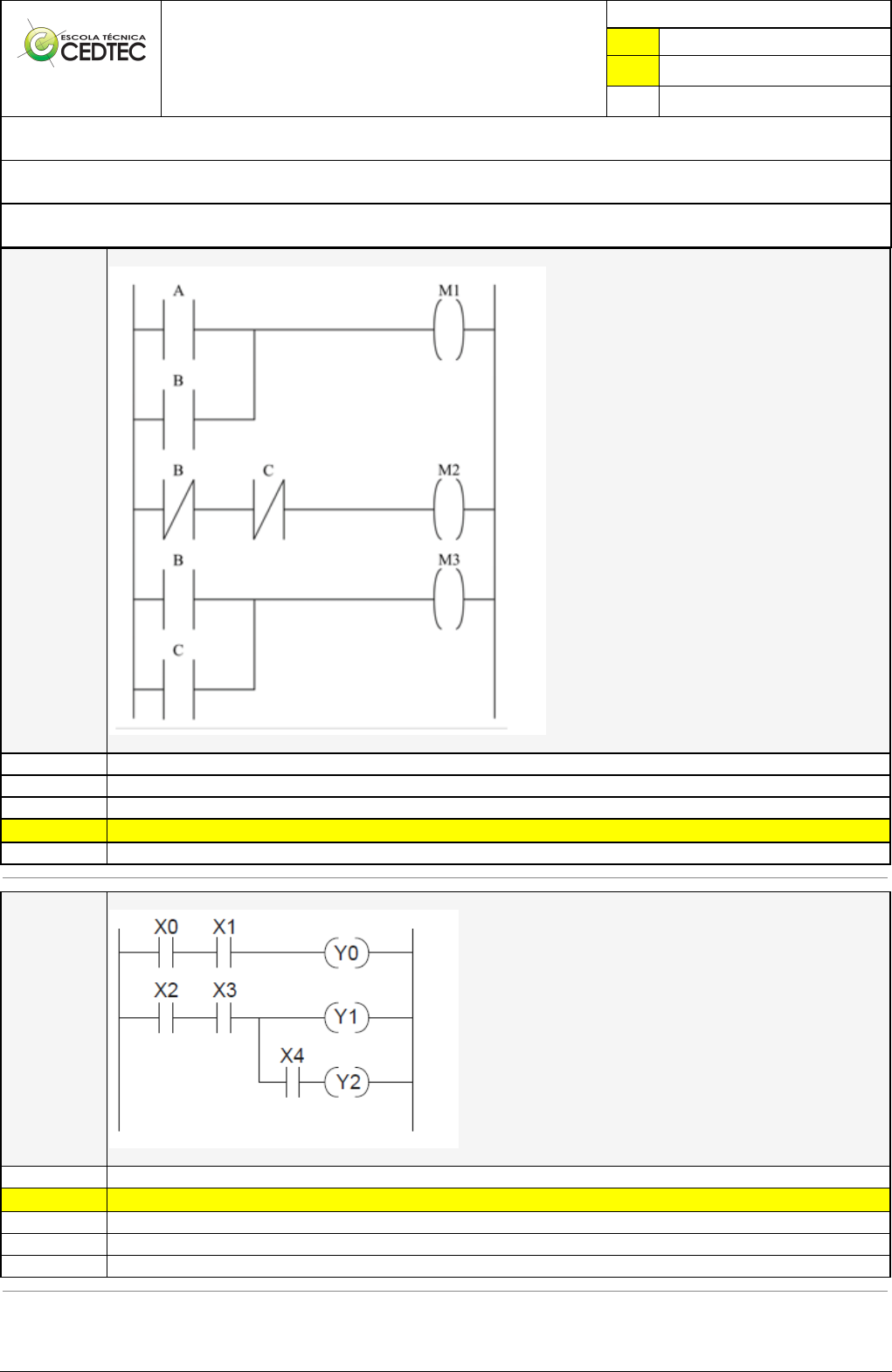

A figura 5 apresenta um diagrama ladder de referência.
Dado o diagrama da figura 5, considerando A, B e C como entradas digitais, é CORRETO afirmar que:
M1 e M2 não funcionam de forma conjunta.
M3 e M1 só funcionam de forma conjunta.
M2 e M3 sempre estão funcionando simultaneamente.
X M2 e M3 não funcionam de forma conjunta.
M1,M2 e M3 sempre estão funcionando simultaneamente.
[350018_180149]
Questão
002
A figura abaixo mostra o trecho de um programa Ladder.
Nas linhas de programação, é possível identificar um total de:
Uma operação AND (E) e uma OR (OU).
X Três operações AND (E).
Três OR (OU)
Duas OR (OU) e uma AND (E).
Duas operações AND (E) e uma OR (OU).
Pincel Atômico - 20/02/2025 15:51:48 2/3
[350018_180147]
Questão
003
Considere o reservatório de água, representado abaixo, o qual é alimentado pela água de um rio, puxada por meio de uma bomba (B).
A bomba deverá ser acionada apenas quando as válvulas V1 e V2 estiverem abertas simultaneamente ou enquanto o nível da água do
tanque estiver abaixo de um valor indicado por um sensor de nível (S).
O programa Ladder que executa a função lógica do sistema de bombeamento consta em:
X
Pincel Atômico - 20/02/2025 15:51:48 3/3
[350021_180142]
Questão
004
Observe, abaixo, parte de um diagrama Ladder para a programação de um CLP.
Nesta parte do diagrama, a saída M está:
Ligada a partir de um pulso em L e desligada a partir de um pulso em D.
Ligada a partir de um pulso em D e desligada a partir de um pulso em L.
Nunca ligada, independente das entradas L e D.
Sempre ligada, independente das entradas L e D.
X Ligada com sinal simultâneo em L e em D.
