Projetos de Mecanismo – Engenharia Mecânica – Anhembi Morumbi
Atividade 2 Unidade de estudo 3
Por Ricardo Augusto de Abreu Borghi

A Figura 1 mostra uma máquina de transferência de produção que move os alojamentos da
embreagem de uma estação a outra. A plataforma suporta os alojamentos durante a
transferência. Examine cuidadosamente a configuração dos componentes no mecanismo e, em
seguida, responda às seguintes perguntas para obter informações sobre a operação do
mecanismo.

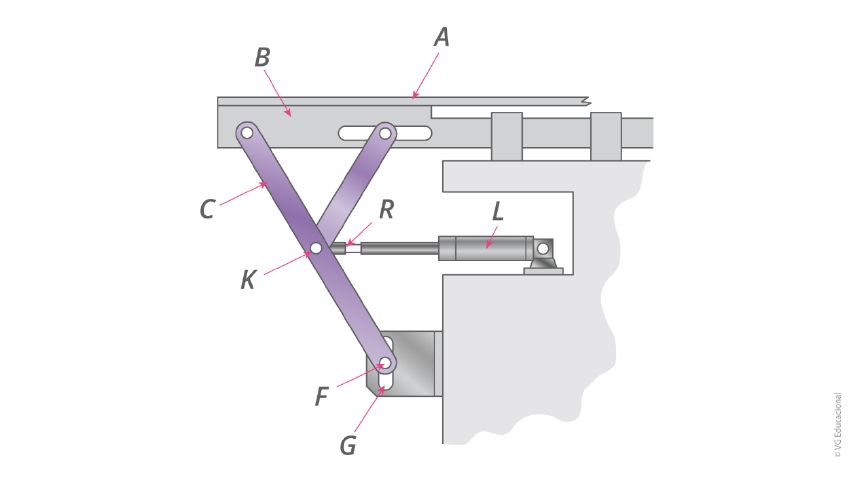

Figura 1 – Mecanismo de transferência de peças
Fonte: Myzska (2012, p. 108).
#PraCegoVer: a figura ilustra um mecanismo composto de vários componentes, visto
lateralmente. As barras e as articulações ou juntas que formam o mecanismo são denominadas
por letras. Uma mesa A é apoiada sobre uma barra B. A barra B possui ligações com dois elos.
Um dos elos é o elo C, que possui, além da junta em B, que não é identificada, uma junta K e
uma junta F. A junta K está conectada a uma barra não identificada, que está conectada à barra
B e a um ponto R, que é a ponta de um cilindro pneumático, denominado L. A outra junta F,
está acoplada a uma ranhura, chamada de G, que está disposta verticalmente. O cilindro
pneumático L está fixo na estrutura e disposto horizontalmente.




Respostas aos quesitos:

a. A qual tipo de movimento está restrito a barra B?
b. Que tipo de movimento o elo C realiza quando o cilindro pneumático L é encurtado?
c. Que tipo de movimento ocorre na junta K quando o cilindro pneumático L é
encurtado?
d. Por que a junta F precisa correr na ranhura G?
e. Qual o propósito deste mecanismo?

A- A barra “B” tem um movimento de deslizamento horizontal, porém, seu curso está
limitado à largura da ranhura “G”, à largura da ranhura que não está identificada na
barra “B” e principalmente ao limite do curso do cilindro pneumático.

B- O elo “C” faz um movimento de recuo, ou seja, na direção do cilindro “L” até o limite
de seu curso enquanto a junta “F” se desloca até o limite inferior da ranhura “G”.

C- A junta “K” é um pivô, portanto, exerce um movimento de rotação enquanto o cilindro
pneumático é encurtado.

D- É necessário que a junta “F” possa correr na ranhura “G”, para que haja maior
liberdade de curso e movimento linear da barra “B”, pois se a junta em questão não
tiver essa liberdade de movimento, no momento que o cilindro hidráulico for
distendido, a barra “B” sofrerá uma tração para baixo comprometendo o movimento e
limitando demais o curso do dispositivo.

E- O propósito desse mecanismo é transferir o movimento do cilindro pneumático, para a
barra “B” para avançar ou recuar a mesa “A” de tal forma que a mesmo tenha um
movimento livre semelhante a distância do curso da haste do cilindro, onde os elos,
juntas e ranhuras fazem o trabalho de transferência de movimentos ao mesmo tempo
que suporta as cargas exercidas.
