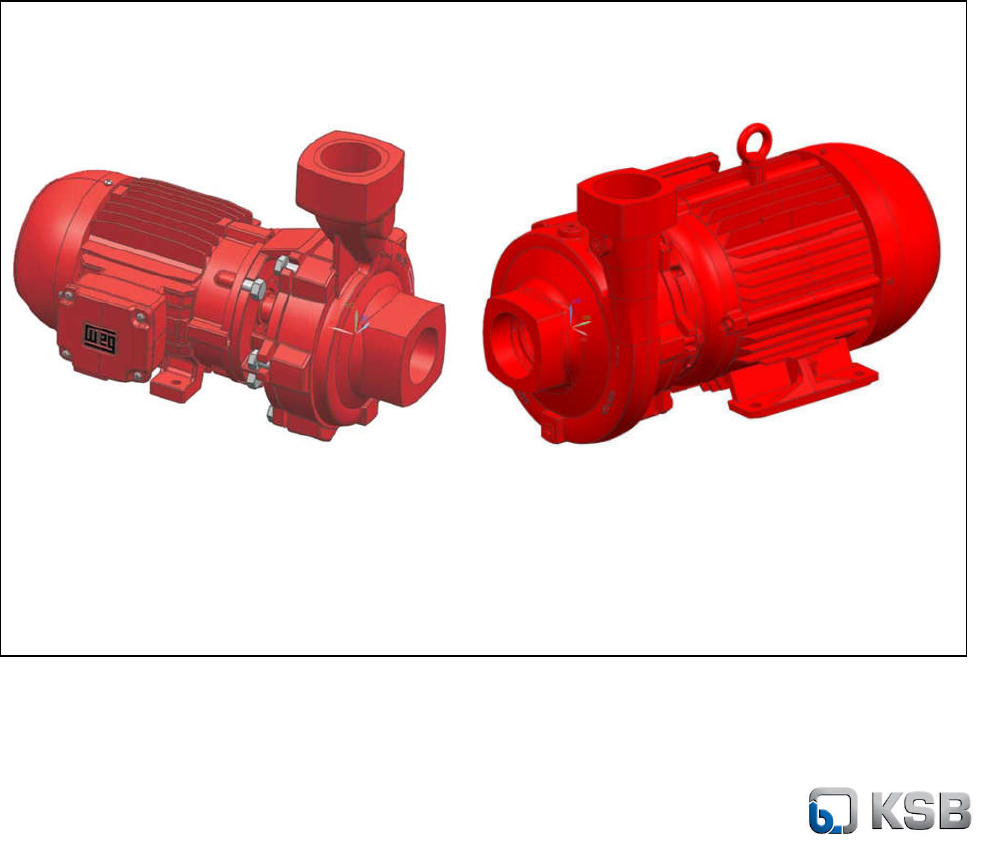

Bomba Padronizada Monobloco

Firebloc






Manual Técnico



























2
Firebloc
Internal


































Informação Legal / Direitos autorais

Manual Técnico Firebloc


Todos os direitos reservados. Os conteúdos não podem ser divulgados, reproduzidos, editados nem transmitidos a
terceiros sem autorização por escrito do fabricante.

KSB reserva-se o direito de alterar, sem aviso prévio, as informações contidas neste manual.

KSB Brasil Ltda., Várzea Paulista 25/11/2024
 Bomba Centrífuga para
uso em Sistemas de Combate a Incêndio

3
Firebloc
Internal


Índice

Bomba Centrífuga Monobloco ........................................................................................................ 4
Firebloc............................................................................................................................................ 4
Aplicação......................................................................................................................................... 4
Dados de operação ........................................................................................................................ 4
Denominação.................................................................................................................................. 4
Construção ..................................................................................................................................... 4
Materiais.......................................................................................................................................... 5
Revestimento / Conservação.......................................................................................................... 5
Vantagens do produto..................................................................................................................... 5
Testes / garantias................. .......................................................................................................... 5
Campo de Aplicação ...................................................................................................................... 6
Especificações Técnicas................................................................................................................. 6
Dimensões, conexões e pesos........................................................................................................7
Tabela de dimensões e pesos – 60Hz – 3500 rpm ........................................................................ 8
Vista explodida................................................................................................................................ 9
Curvas características ................................................................................................................... 10
Motor............................................................................................................................................... 14














 Bomba Centrífuga para uso em Sistemas
de Combate a Incêndio
4
Firebloc
Internal

 Bomba Centrífuga Monobloco

Bomba padronizada

Firebloc







Aplicação
A bomba KSB Firebloc é indicada para bombeamento de
líquidos limpos ou turvos em sistemas de combate a incêndio.
Atende as normas NBR13714 e IT n° 22 do Corpo de
Bombeiros do Estado de São Paulo

Dados de operação

Características operacionais

Parâmetro Valor
Tamanhos 32-125 à 40-200
Vazões Até 80 m³/h
Elevações Até 88 m
Temperatura de operação Até 90° C
Pressão de sucção
máxima
3 Bar
Pressão de descarga
máxima
10 Bar
Rotações 3.500 rpm
Bocais 2 ½’ BSP























Denominação



Marca
Modelo
Tamanho _______________
Diâmetro Nominal do Rotor (mm)
Potência do motor (CV)
Número de pólos

Construção

Modelo
 Bomba com corpo espiral
 Instalação horizontal, inclinada ou vertical
 Construção “back pull-out”
 Simples estágio


Corpo da Bomba
 Voluta simples
 Corpo espiral bipartido radialmente
 Anéis de desgaste do corpo intercambiáveis (varia
conforme projeto)


Tipo do Rotor
 Rotor radial fechado com palhetas curvadas


Vedação do eixo
 Selo mecânico simples
 Eixo com luva protetora intercambiável na região da
selagem.


Rolamentos
 Rolamentos radiais de esfera no motor elétrico


Lubrificação
 Lubrificação dos mancais a graxa (motor elétrico)



















 KSB Firebloc 32 – 125 +2. 2

 Bomba Centrífuga para uso em Sistemas
de Combate a Incêndio
5
Firebloc
Internal


Materiais

Visão geral dos materiais disponíveis
Material
G
Corpo espiral CI
Tampa do corpo CI
Rotor CI
Eixo SAE 1045
Selo mecânico BVPFF
Anel de desgaste CI
Luva protetora do eixo (1) Bronze TM23
Porca do rotor SAE 1045/8.8
Denominação das peças


Abreviaturas Usadas
Abreviatura Material
CI JL1040/A48CL35B

Revestimento / Conservação

 Revestimento e conservação conforme a
 norma KSB

Vantagens do produto

Fácil manutenção
Projeto monobloco “back-pull-out” sem peça de junção e
menores níveis de estoque de peças sobressalentes.

Eficiência no consumo de energia
Características hidráulicas aprimoradas para um excelente
rendimento e baixos valores de NPSH.

Menor custo operacional
Vedação do eixo por selo mecânico simples sem necessidade
de refrigeração externa.

Alta confiabilidade
Conceito otimizado de componentes com alta confiabilidade e
tecnologia incorporada.

























Testes / garantias

 Ensaio de materiais
- Certificado de fábrica 2.2 (opcional sob consulta)

 Ensaio de construção
- Certificado de ensaio de homologação 3.1
conforme EN 10204 (opcional sob consulta)

 Ensaio hidráulico
- Todas as bombas têm o seu ponto de
funcionamento assegurado conforme a ISO
9906/2B.

Os ensaios de homologação relacionados abaixo podem ser
realizados e certificados a um custo adicional:
- Teste de performance de acordo com a norma ISO
9906
- Teste de NPSH

 Possibilidade de realização de outros ensaios
mediante consulta.

 Garantia
- As garantias aplicam-se no âmbito das condições
de entrega em vigor.

































 Bomba Centrífuga para uso em Sistemas
de Combate a Incêndio
6
Firebloc
Internal

Campo de Aplicação 60 Hz




























Especificações Técnicas

Corpo Espiral

Voluta simples, com a descarga posicionada na vertical, na
montagem padrão, sendo possível também a montagem em
outras posições.
A sucção e a descarga são rosqueadas com roscas 2 1/2”
BSP.
O corpo espiral é fixado à tampa de pressão com encaixes que
permitem assegurar o alinhamento perfeito.
O corpo é seccionado radialmente com projeto “Back-Pull-
Out” o qual permite desmontar sem a necessidade de se
desconectar as tubulações de sucção e descarga.

Rotor

Radial, fechado de sucção simples, fundido em uma única
peça, chavetado e fixado ao eixo do motor através de
parafusos de fixação.
Material padrão: Ferro Fundido

Tampa de Pressão

Mantém firmemente alinhado o corpo espiral da bomba ao
flange do motor elétrico.
Material padrão: Ferro Fundido.

Sentido de Rotação

Horário,visto do lado do motor elétrico.

Selo Mecânico

Padronizado para utilização com água até 90 ºC.
Para outros líquidos e temperaturas, consulte a KSB.
Materiais padrão das faces: Carvão / Aço Inoxidável Cerâmica
/ Aço Inoxídavel.























 Luva Protetora do Eixo
Alongada, envolvendo o eixo na região da selagem, evitando
desta forma que o líquido bombeado entre em contato com o
eixo. Chavetada e fixada ao eixo através do parafuso do rotor.
Material padrão: Bronze.

Motor Elétrico
Fornecido como parte integrante do conjunto.
Padronizado com a flange e ponta do eixo JM de acordo com
a norma NEMA. Os rolamentos de esferas são
dimensionados para suportar as cargas radiais e axiais
atuantes no mesmo.
O conjunto é suportado pelos pés do motor elétrico.

Grau de Proteção :IP55
Classe de Isolação :B
Fator de Serviço :1,15
Rotação :3.500 rpm
Fases / Frequência : 3 / 60Hz
Voltagem : 220 / 380 / 440 / 760V
Forma Construtiva :B34D (padrão)
 B34E (sob consulta)

Pintura

Padrão KSB acabamento alquídico na cor Vermelho Munsell
5R4/14.





 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
7
Internal


Dimensões, conexões e pesos.




























Observação: Execução A: utilizada para tamanhos: 32-125 e 32-160.
 Execução B: utilizada para tamanhos: 40-160 e 40-200.








EXECUÇÃO A EXECUÇÃO B
e1 e2
h
1

h
2

a
 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
8
Internal



Tabela de dimensões e pesos – 60Hz – 3500 rpm




































 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
9
Internal







Vista explodida

Figura 02






















433
903
524
230
906
400.1
400.3
102
801
163 940 901.2
400.2
901.1
Denominação Peça Nº
Corpo espiral 102
Tampa de pressão 163
Rotor 230
Junta plana 400.1
Junta plana 400.2
Junta plana 400.3
Selo mecânico 433
Luva protetora do eixo 524
Motor elétrico 801
Parafuso de cabeça sextavada 901.1
Parafuso de cabeça sextavada 901.2
Bujão 903
Parafuso do rotor 906
Chaveta 940
 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
10
Internal









 Bomba Tipo KSB FIREBLOC

Tamanho
32-125

Velocidade Nominal
3500 rpm
Q(m
3
/h)
NPSH
 m
H
m
Altura Manométrica

NPSH
 m
P
hp
Potência Necessária
 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
11
Internal
 Dados válidos para densidade de 1 kg/dm³ e viscosidade cinemática até 20 mm²/s Garantia das características de funcionamento conforme ISO 9906 anexo A.















































 Dados válidos para densidade de 1 kg/dm³ e viscosidade cinemática até 20 mm²/s Garantia das características de funcionamento conforme ISO 9906 anexo A.


 Bomba Tipo KSB FIREBLOC

Tamanho
32-160


3500 rpm
Q m
3
/h
Altura Manométrica
H
m
NPSH
m
P
hp
Potência Necessária
Q(m3/h)


Velocidade Nominal
 K2744.462-B-002
 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
12
Internal


















































 Bomba Tipo KSB FIREBLOC

Tamanho
40-160

Velocidade Nominal
3500 rpm

 K2744.462-B-002



Altura Manométrica
NPSH
m
Potência Necessária
P
hp
 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
13
Internal

















































 Bomba Tipo KSB FIREBLOC

Tamanho
40-200

Velocidade Nominal
3500 rpm
Altura Manométrica
Potência Necessária




P
hp
NPSH
m
 Bomba Centrífuga para uso em
Sistemas de Combate a Incêndio

Firebloc
14
Internal

Motor

 Fornecido como parte integrante do conjunto.
Padronizado com o flange e ponta do eixo JM de
acordo com a norma NEMA.
.
O conjunto é suportado pelos pés do motor elétrico nas
bombas rosqueadas.


Principais características
Grau de Proteção TFVE
Classe de Isolação F
Rotação 3.500 rpm
Fases / Frequência 3 / 60 Hz
Voltagem 220 / 380 / 440 / 760 V
Forma construtiva B34D (padrão)
Classe Eficiência IE3
Fator de serviço 1.15
Proteção IP55 (padrão) / IPW55 (opcional)
