Atividade Prática


INSTRUÇÕES:

❖ Esta Atividade contém uma ou mais questões totalizando 10 (dez) pontos;
❖ Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
❖ As respostas devem ser digitadas abaixo de cada pergunta;
❖ Ao terminar salve o arquivo no formato PDF ou DOC;
❖ Envie o arquivo pelo sistema no local indicado;
❖ Em caso de dúvidas, consulte o seu Tutor.




Aluno(a): ROBERTO PRESTES SOBRINHO

Data: 07.06.2026
Saneamento e Instalações Hidráulicas
Prediais - SG
As instalações prediais de esgoto sanitário têm a função de fazer a coleta dos efluentes de aparelhos sanitá-
rios, como pias de cozinha, lavatórios, vasos sanitários e chuveiros, dando a eles a correta destinação, po-
dendo ser para o coletor público, ou até mesmo para fossas sépticas caso não exista sistema de esgotamento
público. Uma das grandes preocupações das instalações prediais de esgoto sanitário é garantir higiene e con-
forto ao usuário, bem como evitar contaminação do solo ou águas.
Como os demais projetos prediais (elétrico, hidráulico e pluvial), o projeto das instalações de esgoto deve ser
cuidadosamente pensado e dimensionado, de modo a propor ao contratante um sistema de fácil execução,
com menor custo possível e que respeite os outros sistemas construtivos da edificação. Este último fator é o
mais importante para evitar interferências entre o projeto de esgoto e o estrutural, por exemplo, já que as
tubulações têm um diâmetro nominal consideravelmente grande, não podendo simplesmente transpor vigas
ou pilares.




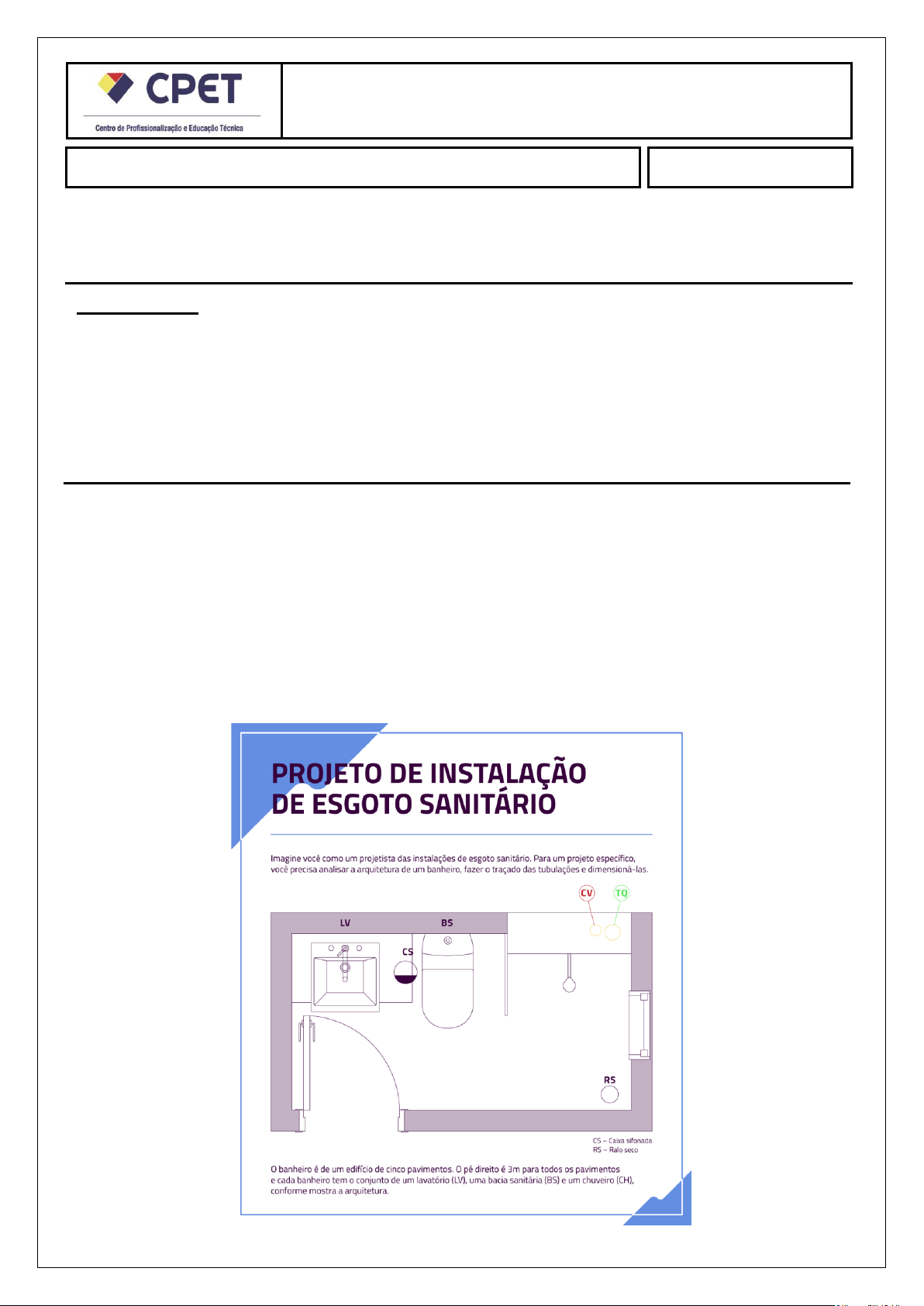

A partir da planta arquitetônica apresentada, a qual já mostra os pontos do tubo de queda (TQ) e coluna de
ventilação (CV), além da posição da caixa sifonada (CS) e do ralo seco (RS), proponha um traçado para as
tubulações de esgoto e o sistema de ventilação dessa instalação. Dimensione também os diâmetros nominais
para as tubulações utilizadas.

1. Traçado das Tubulações:
O traçado das tubulações seguirá o escoamento por gravidade, ligando os aparelhos sanitários à caixa
sifonada (CS) e ao ralo seco (RS). Em seguida, os efluentes serão conduzidos ao tubo de queda (TQ),
enquanto a ventilação será direcionada à coluna de ventilação (CV).

• Lavatório (LV) e Bacia Sanitária (BS):
A tubulação de esgoto do lavatório (LV) deve ser ligada à caixa sifonada (CS).
A bacia sanitária (BS) é o único aparelho que pode ser ligado diretamente ao ramal de esgoto ou ao tubo
de queda.
Portanto, a tubulação da bacia sanitária (BS) será conectada diretamente ao tubo de queda (TQ).

• Chuveiro (CH):
A tubulação de esgoto do chuveiro (CH) será ligada ao ralo seco (RS).
O ralo seco (RS), por sua vez, será conectado à caixa sifonada (CS).

• Caixa Sifonada (CS) e Ralo Seco (RS):
A caixa sifonada (CS) funcionará como ponto de coleta das águas provenientes do lavatório (LV) e do
ralo seco (RS).
A saída da caixa sifonada (CS) será conectada ao tubo de queda (TQ).

• Sistema de Ventilação:
O sistema de ventilação é essencial para evitar a perda do fecho hídrico dos sifões.
A tubulação de ventilação deve ser ligada à tubulação de esgoto da bacia sanitária (BS), logo após a
curva do vaso sanitário e antes da ligação com o tubo de queda (TQ).
Esse ramal de ventilação será conectado à coluna de ventilação (CV).

2. Dimensionamento dos Diâmetros Nominais (DN) e Unidade de Hidráulica de Contribuição
(UHC):
Para o dimensionamento, consideram-se as UHCs e os DNs recomendados pelas normas técnicas brasi-
leiras, como a NBR 8160.

• Lavatório (LV):
UHC: 1
DN do ramal de descarga: DN 40 mm
DN do sifão: DN 40 mm

• Bacia Sanitária (BS):
UHC: 6
DN do ramal de descarga: DN 100 mm

• Chuveiro (CH):
UHC: 2
DN do ralo seco (RS) e ramal de descarga: DN 40 mm

• Caixa Sifonada (CS):
A caixa sifonada (CS) recebe as contribuições do lavatório (UHC = 1) e do ralo seco do chuveiro (UHC
= 2).
Assim, a contribuição total é de 3 UHCs.


Diâmetro de saída da CS: DN 50 mm.
• Ramal de Esgoto (saída da CS para o TQ):
No ramal de esgoto, a contribuição total corresponde à UHC da bacia sanitária (6) somada à da caixa
sifonada (3), totalizando 9 UHCs.
DN do ramal de esgoto para 9 UHCs: DN 75 mm.

• Tubo de Queda (TQ):
Como o edifício tem cinco pavimentos, o tubo de queda deve suportar a contribuição acumulada de todos
eles.
UHC total: 9 UHCs (por banheiro) x 5 pavimentos = 45 UHCs.
Diâmetro do tubo de queda para 45 UHCs: DN 100 mm.

• Coluna de Ventilação (CV):
O dimensionamento da coluna de ventilação é feito com base na UHC total do tubo de queda e na altura
da edificação.
Para 5 pavimentos e 45 UHCs, o diâmetro da coluna de ventilação será de DN 75 mm.
O ramal de ventilação que liga a bacia sanitária (BS) à coluna de ventilação (CV) deve ter DN 50 mm.
