Princípios de magnetismo e eletromagnetismo
A Natureza do Magnetismo: A maioria dos equipamentos elétricos depende diretamente ou
indiretamente dos fenômenos associados ao magnetismo. Sem magnetismo o mundo elétrico
que percebemos hoje não existiria. Existem, entretanto, alguns dispositivos elétricos que não
se baseiam nos princípios do magnetismo.
Ímãs Naturais: O fenômeno do magnetismo foi descoberto pelos chineses por volta de 2637
AC. Os ímãs utilizados pelos chineses nas bússolas primitivas eram chamados de pedras guias.
Agora se sabe que eram peças brutas de minério de ferro conhecido como magnetita. Como a
magnetita tem propriedades magnéticas em seu estado natural, são classificados como ímãs
naturais. Outro ímã natural é a própria terra. Todos os outros ímãs produzidos pelo homem
são conhecidos como ímãs artificiais.
Campos Magnéticos: Cada imã tem duas pontas que mais facilmente atraem pedaços de ferro.
Estes pontos são chamados polos do ímã: o Polo Norte e o Polo Sul. Assim como as cargas
elétricas de igual polaridade se repelem, polos magnéticos iguais também se repelem e polos
iguais se atraem. O ímã atrai o ferro por causa da força que existe em torno do ímã. Esta força
é chamada campo magnético. Embora seja invisível a olho nu, sua força pode ser mostrada por
aspersão de limalhas de ferro pequeno em uma folha de vidro ou de papel sobre uma barra de

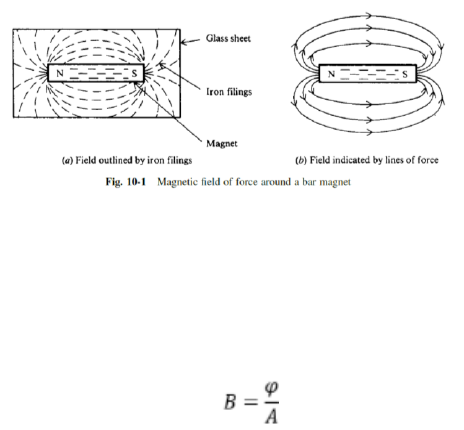

ímã (Fig. 10-1a). A a limalha assume um padrão definido que descreve as linhas de força do
campo magnético em torno do ímã. Por definição as linhas de força têm o sentido do Polo
Norte ao Polo Sul para formar um círculo fechado de força. Quanto mais forte o imã, maior o
número de linhas de força e quanto maior a área coberta pelo campo. A fim de visualizar o
campo magnético sem limalhas de ferro, o campo é mostrado como linhas de força na Fig. 10-
1b.

Fluxo Magnético ϕ: Todo o grupo de linhas de campo magnético, que fluem para fora do polo
norte do ímã, chamase o fluxo magnético. O símbolo para o fluxo magnético é a letra grega
minúscula ϕ (phi). A unidade SI de fluxo magnético é o weber (Wb).
Densidade de Fluxo Magnético B: A densidade do fluxo magnético é o fluxo magnético por
unidade de área de uma seção perpendicular à direção de fluxo. A equação para a densidade
do fluxo magnético é
Sendo: B = densidade de fluxo magnético em teslas (T) ϕ= fluxo magnético, Wb A = área em
metros quadrados (m²). Vemos que a unidade de SI para B é webers por metro quadrado (Wb/
m²). Um weber por metro quadrado é chamado um tesla (1,0 Wb/ m² = 1,0 T).
MATERIAIS MAGNETICOS: Materiais magnéticos são aqueles materiais que são atraídos ou
repelidos por um ímã e que podem ser magnetizados. Ferro e aço são os materiais magnéticos
mais comuns. Ímãs permanentes são aqueles que retêm o seu magnetismo quando o campo
magnético é removido, como o aço de cobalto. Um ímã temporário é aquele que não tem
nenhuma capacidade para manter um estado magnetizado, quando o campo magnetizando é
removido. Permeabilidade refere-se à capacidade de um material magnético para concentrar o
fluxo magnético. Qualquer material que é facilmente magnetizado tem alta permeabilidade.
Uma medida de permeabilidade para materiais diferentes em comparação com o ar ou o
vácuo é chamada de permeabilidade relativa. O símbolo para a permeabilidade relativa é μr.
Não é expressa em unidades, porque é uma relação de duas densidades de fluxo, então as
unidades se cancelam.
CLASSIFICAÇÃO DOS MATERIAIS MAGNETICOS: Os materiais magnéticos são classificados
segundo suas características magnéticas em magnéticos e não magnéticos, baseados nas
fortes propriedades magnéticas do ferro. A classificação inclui três grupos:
1. Materiais ferromagnéticos.Estes incluem o ferro, aço, níquel, cobalto e ligas comerciais, tais
como alnico e Permalloy. Os ferrites são materiais não magneticos que têm propriedades
ferromagnéticas. Os ferrites são materiais cerâmicos. A permeabilidade dos ferrites está na
faixa de 50-3000. Uma aplicação comum é um núcleo de ferrite nas bobinas para
transformadores de RF (radiofrequência) ou de fontes chaveadas.
2. Materiais paramagnéticos. Estes incluem alumínio, platina, manganês e cromo.
Permeabilidade relativa é um pouco mais de 1.
3. Material diamagnético. Estes incluem, bismuto, antimônio, cobre, zinco, mercúrio, ouro e
prata. Permeabilidade relativa é menor que 1.
ELETROMAGNETISMO: Em 1819, um cientista dinamarquês chamado Oersted descobriu uma
relação entre o magnetismo e a corrente elétrica. Ele descobriu que uma corrente elétrica que
flui através de um condutor produz um campo magnético em seu entorno. Na Fig. 10-2a,
mostra-se um padrão definido de anéis concêntricos em torno do condutor que representa o
campo magnético da corrente no fio. Cada seção do fio tem este campo de força em torno
dele em um plano perpendicular ao fio (Fig. 10-2b). A força do campo magnético em torno de
um condutor carregado depende da corrente. Uma alta corrente produzirá muitas linhas de
força, estendendo-se longe do fio, enquanto uma baixa corrente produzirá apenas algumas
linhas (Fig. 10-3).



Um sistema eletromecânico converte energia elétrica em mecânica e vice-versa. Os
dispositivos que convertem energia elétrica em mecânica podem ser de movimento contínuo
ou de movimento incremental.
Exemplo de dispositivos de movimento contínuo: motores e geradores.
Exemplo de dispositivos de movimento incremental: chaves e transdutores
Há duas formas básicas de produção de forças por campos magnéticos:
a) Alinhamento de fluxo. b) Interação entre campos magnéticos e condutores circulados por
correntes elétricas
Exemplos de alinhamento de fluxos
Os alinhamentos das linhas de fluxo causam o encurtamento do circuito magnético e a
redução da relutância.
Exemplos de alinhamento de fluxos:



Forma simplificada de um motor de relutância em que a força elétrica tende a alinhar o fluxo
do rotor com o do estator.
Exemplos de alinhamento de fluxos:



Alinhamento de fluxos de duas bobinas que conduzem correntes elétricas.
Exemplos de interação entre fluxos.


Condutores carregados sofrem a ação de força quando colocados em campos magnéticos.
Exemplos de interação entre fluxos.


Condutores carregados sofrem a ação de força quando colocados em campos magnéticos.
Instrumentos eletromagnéticos são baseados no princípio da interação: voltímetros,
amperímetros, wattímetros, etc. Motores em geral também se baseiam no princípio da
interação.
Transformadores
Um transformador é um equipamento eletromagnético contendo duas ou mais bobinas
acopladas via fluxo magnético mútuo. As bobinas são conjuntos de espiras de fio enroladas em
torno de um núcleo magnético. Para analisar um transformador ideal considera-se que o
núcleo possui permeabilidade infinita, sem perdas, sem fluxo disperso e que o circuito elétrico
não possui perdas (R=0).









➢ Circuito elétrico equivalente do transformador ideal: apenas bobinas
dos enrolamentos primário e secundário. Não há perdas no núcleo, não há
dispersão de fluxo, não há quedas de tensão nos enrolamentos.

Num transformador real há não idealidades não consideradas anteriormente:
- Resistência nos enrolamentos;
- Dispersão de fluxo nas bobinas;
 - Saturação no núcleo e histerese;
- Correntes parasitas induzidas no elemento
magnético devido ao fluxo

Modelo
equivalente do
transformador real













O rendimento de um transformador é calculado por: ƞ =
𝑃𝑠
𝑃𝑒


𝑃 𝑠 = 𝑃𝑒 – 𝑃𝑒𝑟𝑑𝑎𝑠 𝑃𝑒 = 𝑃 𝑠 + 𝑃𝑒𝑟𝑑𝑎𝑠








Ps= potênciade saída
Pe= potência de entrada
Conexão Δ-Y e diagramas fasoriais do primário e do secundário
Autotranformadores
Um autotransformador é essencialmente um transformador normal,
cujos enrolamentos são conectados em série. Efetivamente, devido à
conexão elétrica entre primário e secundário, se torna um
equipamento menor, mais barato, com menores reatâncias de
dispersão, perdas mais baixas, portanto mais eficiente, menor
corrente de excitação e processa muito mais energia que o
convencional. Entretanto perde sua característica de isolamento
galvânico e ambos os enrolamentos devem suportar a tensão mais
alta.
Quando projetados para tal fim, os autotransformadores possuem único enrolamento, ou seja,
uma bobina por fase com derivação de acordo com a tensão desejada na saída. A relação de
transformação é, então, obtida da seguinte forma:
















Transformadores para Instrumentos: são equipamentos de baixa potência utilizados apenas
para a alimentação de instrumentos de medição ou transdutores.
Servem para informar valores de tensões e correntes em níveis adequados às medições ou
sinais de controle. Podem ser:
- Transformadores de Potencial (TP) ou
- Transformadores de Corrente (TC).
São utilizados na alimentação de:
- Amperímetros, - voltímetros, - wattímetros, - relés, - circuitos de proteção, - CLP e outros
dispositivos de controle.

Máquina de Corrente Contínua
Os motores em geral agem pela interação eletromagnética entre
condutores carregados e/ou campos magnéticos provocados por ímãs
ou eletroímãs.
A Máquina de Corrente Contínua é composta por uma parte estática e
outra móvel.
A parte estática é chamada estator, onde geralmente se posicionam os
polos com os enrolamentos de campo ou ímãs permanentes que
substituem estes enrolamentos.
Na parte móvel, chamada rotor, se posicionam os enrolamentos da armadura.
É da interação entre estes campos magnéticos que surge o movimento e todas as relações que
envolvem o funcionamento da Máquina de Corrente Contínua.



Como gerador de corrente
contínua a máquina se
baseia na Lei de Faraday da
indução eletromagnética:
uma força eletromotriz
(tensão) é induzida num
condutor em movimento
em uma região sob a ação
de linhas de fluxo
magnético em ângulo reto
(90º) com o condutor.
Apenas a parcela
perpendicular ao fluxo
induzirá tensão nos
terminas do condutor.
Se o condutor se mover a
uma velocidade constante
(u) numa área com fluxo
magnético (Φ) surgirá uma
tensão (e) em seus
terminais conforme
equações e figuras abaixo.














A direção da tensão induzida pode ser determinada pela regra da mão direita e
equacionada por: 𝑒 = ∫ 𝑙𝑢𝐵𝑑𝑙
A ação motora respeita a Lei de Ampère para as linhas de campo
perpendiculares ao condutor: 𝐹 = 𝐵(𝑙𝑖)


Como somente uma tensão CA é produzida nos terminais dos condutores da Figura a, o torque
provocado será de natureza também senoidal, como na Figura b, com valor médio nulo.
Assim, como a fonte do campo é CC (ímãs fixos), o torque resultante alinhará a bobina em uma
posição neutra, conforme Figura a(An elementary ac generator).
Para tornar o torque médio diferente de zero, algumas modificações são necessárias, como
mostra a figura abaixo.
Perceba que os dois anéis da figura anterior foram transformados em um único e particionado,
formando o comutador.
Agora, se obtém tensão unidirecional (CC), ainda que variável.
Dessa forma, a tensão induzida nos terminais da bobina da armadura terá valor médio definido
e diferente de zero. Veja Figura b.

Para uma bobina única a tensão é de
baixa qualidade e pulsante, mas quando
se utilizam conjuntos de bobinas
espacialmente distribuídas no núcleo da
armadura e conectadas em paralelo o
efeito do comutador produz uma tensão
contínua retificada com baixa ondulação.

Enrolamentos de Armadura e outras partes físicas da Máquina CC




























Aplicações da Máquina de CC
Máquinas CC são aplicadas em
situações que se requeiram:
- Velocidade variável desde zero a
valores muito altos;
- Altos torques de partida;
 - Controle fino da velocidade
(precisão);
 - Controle fácil (pela tensão de
terminal).






Máquinas de Indução
A máquina de indução é a mais utilizada industrialmente e, por esse motivo, é a mais estudada
e conhecida no mercado.
Como as outras máquinas rotativas a máquina de indução é constituída por duas partes
principais: armadura ou estator e rotor.
No estator são alojados os enrolamentos no núcleo de material ferromagnético (em ranhuras),
da mesma forma que a máquina síncrona e também a máquina de corrente contínua. Na
verdade, o estator de uma máquina de indução é exatamente igual ao de uma máquina
síncrona.
O rotor da máquina de indução é cilíndrico e pode conter: -enrolamentos alojados em
ranhuras da mesma forma que o estator ou -barras curto-circuitadas de material condutor
(geralmente alumínio) no formato de uma gaiola de esquilo, daí o nome comum de motor de
indução em gaiola de esquilo.

Principais características dos Motores de Indução:
- Podem ser monofásicos ou trifásicos;
- São de baixo custo;
- Requerem pouca manutenção;
- São os de menor volume em comparação aos outros tipos de motores;
- Associados a inversores possuem excelente controlabilidade;
 - Apresentam bom rendimento (boa eficiência energética);
- Apresentam baixo ruído
- São os mais utilizados na indústria































Máquina Síncrona: O funcionamento da máquina síncrona age pela
interação eletromagnética entre condutores carregados e/ou campos
magnéticos provocados por ímãs ou eletroímãs, da mesma forma que a
máquina CC.
A Máquina Síncrona recebe este nome por operar com velocidade
angular fixa, igual a da rede e em sincronismo com ela. Pode operar como
motor ou como gerador. A Máquina Síncrona é composta por uma parte
estática, chamada de estator, onde se posicionam os enrolamentos
trifásicos (parte de potência) e por uma parte móvel, chamada rotor,
onde se localizam os enrolamentos de campo. É da interação entre estes
campos magnéticos que surge o movimento (para operação como
motor) e todas as relações que envolvem a geração de tensão
(funcionamento como gerador).
Rotores cilíndricos são utilizados em máquinas de alta velocidade e poucos polos.
Rotores salientes são utilizados em máquinas de baixa velocidade e muitos polos.



A máquina síncrona
opera com base na Lei de
Faraday da indução
eletromagnética: uma
força eletromotriz
(tensão) é induzida num
condutor em movimento
numa região sob a ação
de linhas de fluxo magnético em ângulo reto (90o) com o condutor.
Apenas a parcela perpendicular ao fluxo induzirá tensão nos terminas do condutor.
Se o condutor se mover a uma velocidade constante numa área com fluxo magnético surgirá
uma tensão em seus terminais, tal qual ocorre numa máquina CC.
Na ilustração o campo está fixo e o enrolamento em movimento, mas nas máquinas síncronas
modernas o campo se move e os enrolamentos ficam fixos.
Considerando um rotor cilíndrico como na figura abaixo as tensões trifásicas geradas serão
senoidais e defasadas 120º uma da outra.



As tensões trifásicas são geradas pela rotação do rotor e a ação do campo em relação aos
enrolamentos fixos da armadura (estator).
Fundamentos da Máquina Síncrona
Deseja-se que a frequência num gerador seja fixa e no caso do motor que sua velocidade seja
constante. Sabe-se que:Um motor síncrono não consegue partir sozinho, pois o campo girante do estator é
estabelecido instantaneamente e não consegue girar o rotor.
Para que o motor parta é necessário um meio auxiliar para colocá-lo a girar próximo da
velocidade síncrona e, então, estabelecer o campo girante do estator.
Isto ocorre porque perto da velocidade síncrona é possível estabelecer o sincronismo entre os
fluxos magnéticos produzidos pelos enrolamentos do campo e da armadura.
O circuito equivalente da máquina síncrona é dado por:



Não é comum representar o circuito de campo na máquina síncrona.
Este é normalmente excitado por meio de uma fonte CC externa ou
auto excitado por meio de retificadores.
Aplicações dos Motores Síncronos: - Situações em que se requeira
velocidade constante com precisão; - Situações em que se
requeira controle do fator de potência, já que o motor síncrono
pode operar como capacitor, indutor ou resistor; - Alta potência.

 Conclusão sobre rotores:

Distribuição de Energia em Média e Baixa Tensão Redes de Energia Elétrica
Desde a descoberta da eletricidade ainda não foi possível transmitir a energia elétrica pelo ar,
ao menos não de forma economicamente viável. Há a necessidade de encaminhar a energia
gerada nas usinas, sejam elas térmicas, hidráulicas, termonucleares, eólicas, solares, etc., até
os centros urbanos -onde, em sua maioria, a energia elétrica será consumida. Há a necessidade
de construção das redes de energia elétrica –do contrário, não haveria como a energia gerada
chegar ao seu destino final.
Redes de Energia Elétrica: Ao sair das usinas e seus geradores, a eletricidade é transportada
por cabos aéreos, ou seja, cabos visíveis por não estarem enterrados, sendo revestidos ou não
por camadas isolantes e fixados em grandes (e altas) torres de metal. Chamamos a todo esse
conjunto de cabos e torres de rede de transmissão de energia elétrica. As Transmissoras de
energia costumam administrar as Linhas de Transmissão com as maiores tensões; contudo, há
também redes de menor tensão dentro das próprias distribuidoras de energia elétrica, isso
para permitir que as distribuidoras possam levar a energia de tensões menores e mais seguras
aos clientes de sua área de concessão. Outros elementos importantes das redes de
transmissão são os isolantes de vidro ou porcelana que circundam e sustentam os cabos,
impedindo descargas elétricas durante o trajeto e, com isso, prevenindo acidentes e
minimizando custos de perdas e manutenção. Além das linhas de transmissão propriamente
ditas, as redes de transmissão de energia elétrica também são compostas por subestações de
transformação, dotadas de transformadores e equipamentos de proteção e controle. O
sistema elétrico nacional é regido por uma série de normas e procedimentos. Em nível
nacional a regulamentação é regida pela ANEEL, mas cada concessionária ou permissionária
tem suas regras próprias para determinados procedimentos em conformidade com as regras
gerais da ANEEL. As concessionárias possuem áreas de abrangência definidas, elas podem
coincidir com a área de um estado, parcela dele ou região independente de divisões regionais,
geográficas ou políticas. A ANEEL regulamenta a distribuição tendo como base o PRODIST
(Procedimentos de Distribuição). Os Procedimentos de Distribuição são documentos
elaborados pela ANEEL, com a participação dos agentes de distribuição e de outras entidades e
associações do setor elétrico nacional, que normatizam e padronizam as atividades técnicas
relacionadas ao funcionamento e desempenho dos sistemas de distribuição de energia
elétrica. Classificação das tensões: O sistema é basicamente dividido em dois grupos, o de Alta
Tensão e o de Baixa Tensão
Grupo A: • Grupamento composto de unidades consumidoras com fornecimento em tensão
igual ou superior a 2,3 kV, subdividido nos seguintes subgrupos: a) Subgrupo A1 -tensão de
fornecimento igual ou superior a 230 kV. b) Subgrupo A2 -tensão de fornecimento de 88 kV a
138 kV. c) Subgrupo A3 -tensão de fornecimento de 69 kV. d) Subgrupo A3a -tensão de
fornecimento de 30 kV a 44 kV. e) Subgrupo A4 -tensão de fornecimento de 2,3 kV a 25 kV. f)
Subgrupo AS -tensão de fornecimento inferior a 2,3 kV, atendidas a partir de sistema
subterrâneo de distribuição. As tensões acima de 138 kV são utilizadas em redes de
transmissão. As tensões de 138 kV e abaixo são denominadas de sub-transmissão, pois
normalmente são utilizadas nos sistemas das próprias concessionárias.
Grupo B: Grupamento composto de unidades consumidoras com fornecimento em tensão
inferior a 2,3 kV, subdividido nos seguintes subgrupos:
a) subgrupo B1 –residencial; b) subgrupo B2 –rural; c) subgrupo B3 –demais classes; d)
subgrupo B4 –Iluminação Pública. Ainda que a norma diferencie apenas AT e BT,
industrialmente se utiliza o termo Média Tensão –MT para caracterizar tensões de utilização
de 1 kV a 69 kV.
Assim, industrialmente se estabelecem os termos gerais:
• Alta Tensão (AT) –acima de 69 kV • Média Tensão (MT) –entre 1 kV e 69 kV • Baixa Tensão
(BT) –abaixo de 1 kV
Noções de Instalações Elétricas: Instalação Elétrica é um conjunto de componentes
elétricos associados e com características coordenadas entre si e com uma finalidade
determinada. A finalidade da instalação é o uso da energia elétrica. As instalações elétricas
compreendem a fiação e todos os equipamentos necessários para a geração, transmissão e
distribuição da energia elétrica em uma residência, edifício ou indústria. Geração, transmissão
e distribuição envolvem as concessionárias e/ou permissionárias do sistema elétrico nacional.
As instalações de residências, comércios e indústrias são de responsabilidade dos
consumidores e devem respeitar as normas nacionais (NBR 5410) e as das concessionárias ou
permissionárias. Em Santa Catarina a Concessionária de maior abrangência é a CELESC
(Centrais Elétricas de Santa Catarina). Norma Brasileira: ABNT NBR 5410- Fornecimento de
energia em tensão primária de distribuição.
As instalações elétricas são classificadas quanto ao nível de tensão em:
1. Baixa Tensão (BT) se: 𝑉𝑛 ≤ 1000 𝑉 se for corrente alternada (CA) ou 𝑉𝑛 ≤ 1500 𝑉 se corrente
contínua (CC);
2. Alta Tensão (AT) se: 𝑉𝑛 > 1000 𝑉 se for corrente alternada (CA) ou 𝑉𝑛 > 1500 𝑉 se corrente
contínua (CC);
3. Extra Baixa Tensão (EBT) se: 𝑉𝑛 ≤ 50 𝑉 se for corrente alternada (CA) ou 𝑉𝑛 ≤ 120 𝑉 se
corrente contínua (CC);
Componentes de uma instalação: Além dos cabos (fios) e tomadas, há dispositivos essenciais
numa instalação elétrica, são os dispositivos de proteção. Os dispositivos de proteção servem
para proteger: • a vida humana • o equipamento • os cabos • o patrimônio.
Os principais dispositivos de proteção são: • fusíveis • disjuntores • DR –dispositivo diferencial
residual.
Fusível: é um dispositivo de segurança que tem a função de interromper a passagem de
corrente elétrica quando ela ultrapassar o limite permitido, evitando assim um curtocircuito.
Um curto-circuito pode causar incêndios, explosões ou danos a alguns equipamentos do
circuito, os fusíveis são bastante usados nos eletrodomésticos.
Alguns fusíveis são feitos de uma pequena liga metálica, geralmente o chumbo, de baixo ponto
de fusão, pois quando a intensidade da corrente elétrica ultrapassa o limite do fusível, essa liga
se esquenta e se funde, cortando, assim, a passagem de corrente elétrica.
O tempo que o fusível demora para fundir é proporcional ao quadrado da corrente aplicada e
da inércia térmica do material da liga metálica utilizada, portanto com a variação desse
material, pode-se ter fusível de ação muito rápida, rápida, média, lenta ou muito lenta.
Normalmente o valor da corrente que o fusível suporta vem expressa no seu próprio corpo.
A representação esquemática de um fusível é a seguinte:Disjuntor: É um dispositivo eletromecânico, que funciona como um interruptor automático,
destinado a proteger uma determinada instalação elétrica contra possíveis danos causados por
curto-circuito e sobrecargas elétricas. Sua função básica é detectar picos de corrente que
ultrapassem o adequado para o circuito, interrompendo-a imediatamente antes que os seus
efeitos térmicos e mecânicos possam causar danos à instalação elétrica protegida.
Uma das principais características dos disjuntores é a sua capacidade de poderem ser
rearmados manualmente, depois de interromperem a corrente em virtude da ocorrência de
uma falha. Diferem assim dos fusíveis, que têm a mesma função, mas que ficam inutilizados
quando realizam a interrupção. Os disjuntores servem também como dispositivos de manobra,
funcionando como interruptores normais que permitem interromper manualmente a
passagem de corrente elétrica, ainda que esta função não seja recomendada, já que há
desgaste de material e a sua inutilização em função do limite máximo de manobras.
Existem diversos tipos de disjuntores. Podem ser desde pequenos dispositivos que protegem a
instalação elétrica de uma única habitação até grandes dispositivos que protegem os circuitos
de alta tensão que alimentam uma cidade inteira.
DR –Dispositivo Diferencial Residual: O Interruptor DR mede permanentemente a soma
vetorial das correntes que percorrem os condutores de um circuito. Se o circuito elétrico
estiver funcionando sem problemas, a soma vetorial das correntes nos seus condutores é
praticamente nula. Ocorrendo falha de isolamento em um equipamento alimentado por esse
circuito, irromperá uma corrente de falta à terra. Quando isto ocorre, a soma vetorial das
correntes nos condutores monitorados pelo DR não é mais nula e o dispositivo detecta
justamente essa diferença de corrente. Da mesma forma, se alguma pessoa vier a tocar uma
parte viva do circuito protegido, a corrente circulará pelo corpo da pessoa, provocando um
desequilíbrio na soma vetorial das correntes. Este desequilíbrio será também detectado pelo
DR, tal como se fosse uma corrente de falta à terra. A instalação do DR não dispensa a
instalação de um disjuntor. Entretanto, há no mercado dispositivos DR e disjuntores integrados
em um só produto, facilitando a instalação e otimizando o espaço. Para que a instalação
elétrica seja adequada tecnicamente e segura deve-se seguir determinadas prescrições
normatizadas. A NBR 5410 é a norma central de instalações elétricas no Brasil e está alinhada
com a norma internacional IEC 60364 de uso primordialmente europeu. Outras normas devem
ser seguidas em complementação, pois cada componente da instalação pode ter uma norma
específica de fabricação ou especificação, já que para se ter uma certa uniformidade no
mercado os produtos são padronizados em termos de seus desempenhos mínimos. Assim,
condutores, tubulações, dispositivos de manobra, dispositivos de proteção, etc. terão suas
especificações mínimas padrões e normatizadas.
Dimensionamento de Fios e Cabos: O dimensionamento técnico de um circuito baseia-se na
aplicação das diversas prescrições da NBR 5410 em relação à escolha da seção de um condutor
e seu respectivo dispositivo de proteção. São aconselhados seis cálculos para o correto
dimensionamento: 1. seção mínima; 2. capacidade de condução de corrente; 3. queda de
tensão; 4. proteção contra sobrecargas; 5. proteção contra curtos-circuitos e 6. proteção
contra contatos indiretos.
Aquele que apontar a maior seção circular de condutor deve ser o utilizado.
1. Seção Mínima
Condutor Fase: a seção dos condutores de fase,
em circuitos de corrente alternada, e dos
condutores vivos, em circuitos de corrente
contínua, não deve ser inferior ao valor pertinente
dado na Tabela 47 da NBR 5410. Condutor
Neutro: o condutor neutro não pode ser comum a
mais de um circuito e deve ter a mesma seção do
condutor de fase.
2. Capacidade de Condução de Corrente As prescrições da NBR 5410 são destinadas a garantir
uma vida satisfatória a condutores e isolações submetidos aos efeitos térmicos produzidos
pela circulação de correntes equivalentes às suas capacidades de condução durante períodos
prolongados em serviço normal. Os métodos de instalação são os indicados na IEC 60364-5-52,
para os quais a capacidade de condução de corrente foi determinada por ensaio ou por
cálculo. São eles: A1: condutores isolados em eletroduto de seção circular embutido em
parede termicamente isolante; A2: cabo multipolar em eletroduto de seção circular embutido
em parede termicamente isolante; B1: condutores isolados em eletroduto de seção circular
sobre parede de madeira; B2: cabo multipolar em eletroduto de seção circular sobre parede
de madeira; C: cabos unipolares ou cabo multipolar sobre parede de madeira; D: cabo
multipolar em eletroduto enterrado no solo; E: cabo multipolar ao ar livre; F: cabos unipolares
justapostos (na horizontal, na vertical ou em trifólio) ao ar livre; G: cabos unipolares espaçados
ao ar livre. Consulte Tabelas 35 a 39 da NBR 5410.
3. Queda de Tensão Em qualquer ponto de utilização da instalação, a queda de tensão
verificada não deve ser superior aos seguintes valores, dados em relação ao valor da tensão
nominal da instalação: a) 7%, calculados a partir dos terminais secundários do transformador
MT/BT, no caso de transformador de propriedade da(s) unidade(s) consumidora(s); b) 7%,
calculados a partir dos terminais secundários do transformador MT/BT da empresa
distribuidora de eletricidade, quando o ponto de entrega for aí localizado; c) 5%, calculados a
partir do ponto de entrega, nos demais casos de ponto de entrega com fornecimento em
tensão secundária de distribuição; d) 7%, calculados a partir dos terminais de saída do gerador,
no caso de grupo gerador próprio.
Para circuitos de motores, ver também itens 6.5.1.2.1, 6.5.1.3.2 e 6.5.1.3.3 da NBR 5410.
Em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%.
4. Proteção Contra Sobrecargas e 5. Correntes de Curto-circuito
A proteção contra correntes de sobrecarga ou de curto-circuito é prescrita na norma visando a
proteção do condutor. Isto não garante a proteção do equipamento que o condutor alimenta,
veja o que diz a Nota do item 5.3.1.3 da NBR 5410: “A proteção dos condutores realizada de
acordo com esta seção não garante necessariamente a proteção dos equipamentos ligados a
esses condutores.” Dessa forma, as regras estabelecidas nos itens 5.3.3 (Proteção Contra
Correntes de Sobrecarga) e 5.3.4 (Proteção Contra Correntes de Curto-circuito) têm como
ênfase exclusivamente a proteção dos condutores de um circuito.
6.Proteção Contra Contatos Indiretos
Só se aplica aos casos em que houver seccionamento automático da alimentação. É atribuído a
dispositivos de sobre corrente. Deve-se assegurar que o circuito seja automaticamente
desligado caso algum dos equipamentos por ele alimentados venha a sofrer uma falta à terra
ou à massa capaz de originar uma tensão de contato perigosa.
Quadro de Distribuição: deve ser localizado em ambiente de fácil acesso e deve ser pensado
para facilitar os serviços de instalação e manutenção, visando a otimização de materiais e a
organização da instalação. Pode ser dividido em tantos quantos forem necessários.
Os dispositivos de seccionamento e proteção nele instalados devem ser dispostos de maneira
organizada e identificados por circuitos que alimentam e protegem. A instalação deve garantir
a fácil identificação e a segurança para os usuários.





- O dimensionamento de fios e cabos condutores de eletricidade é feito utilizando-se de seis
critérios especificados na NBR 5410. Assinale a única alternativa em que esses seis critérios estão
citados adequadamente.
b. seção mínima; capacidade de condução de corrente; queda de tensão; proteção contra
sobrecargas; proteção contra curtos-circuitose proteção contra contatos indiretos.
- Um motor de indução de 10 CV, 380 V de linha, 2 polos, 60 Hz opera com escorregamento de
2,77%. Qual a velocidade do eixo em rpm?
3500 rpm.
- Em relação aos dispositivos de proteção assinale as afirmações corretas. Escolha uma ou mais:
a. Os fusíveis são dispositivos de proteção baseados na ação térmica da corrente elétrica que
funde o material quando a corrente ultrapassa o valor especificado para o dispositivo por um
certo intervalo de tempo. CERTA
b. Os disjuntores termomagnéticos são dispositivos de proteção que aliam a ação térmica e
eletromagnética em um só dispositivo.
c. O disjuntor uma vez acionado tem de ser trocado por um novo, pois não pode ser rearmado.
d. O fusível tem a vantagem de poder ser rearmado toda vez que é acionado.
 e. O dispositivo diferencial residual atua quando a corrente ultrapassa o valor máximo da
corrente da carga.
 f. O dispositivo diferencial residual atua quando a diferença da corrente que flui para o circuito
comparada com a que volta for maior que o valor ajustado para disparo, protegendo o circuito
de eventuais problemas de fuga de corrente. CERTA
- Uma bobina é constituída por espiras de fio condutor enroladas em torno de um cilindro de
material ferromagnético. Sabendo que a bobina possui N=100 espiras e que por ela circula uma
corrente de I=2,5 A, calcule a força magnetomotriz desenvolvida pela bobina, assinalando a
resposta correta. 250 Ae
- Um motor síncrono de 50 kVA, 440 V de linha, 8 polos, 60 Hz, opera a plena carga. Qual a
velocidade do eixo em rpm? b. 900 rpm
- Um transformador de 15 kVA possui 500 espiras no enrolamento primário e 250 espiras no
enrolamento secundário. Qual será a tensão do secundário se o transformador for alimentado
por uma tensão de 220 V no lado primário?
b. 110 V
- Um transformador alimenta carga nominal de 1450 W. Sabendo-se que suas perdas totais são
de 50 W calcule o seu rendimento e assinale a resposta correta.
 96,7 %
- Os materiais podem ser classificados em magnéticos e não magnéticos baseados nas fortes
propriedades magnéticas do ferro. Entretanto, como materiais magnéticos com propriedades
fracas podem ser importantes em certas aplicações, a classificação é feita em três grupos.
Assinale a afirmativa correta em relação a classificação dos materiais em relação ao
magnetismo:
Materiais ferromagnéticos, materiais paramagnéticos e materiais diamagnéticos.
- Em instalações elétricas a proteção é utilizada para prevenir danos às pessoas, aos
equipamentos, à própria instalação e ao patrimônio. Dentre os principais dispositivos de
proteção assinale a alternativa correta.
b. fusível, disjuntor e dispositivo diferencial residual (DR)
- Um motor de corrente contínua de 5 kW, 250 V operando a plena carga consome qual valor de
corrente da fonte?
20 A
