A
B
C
D
E

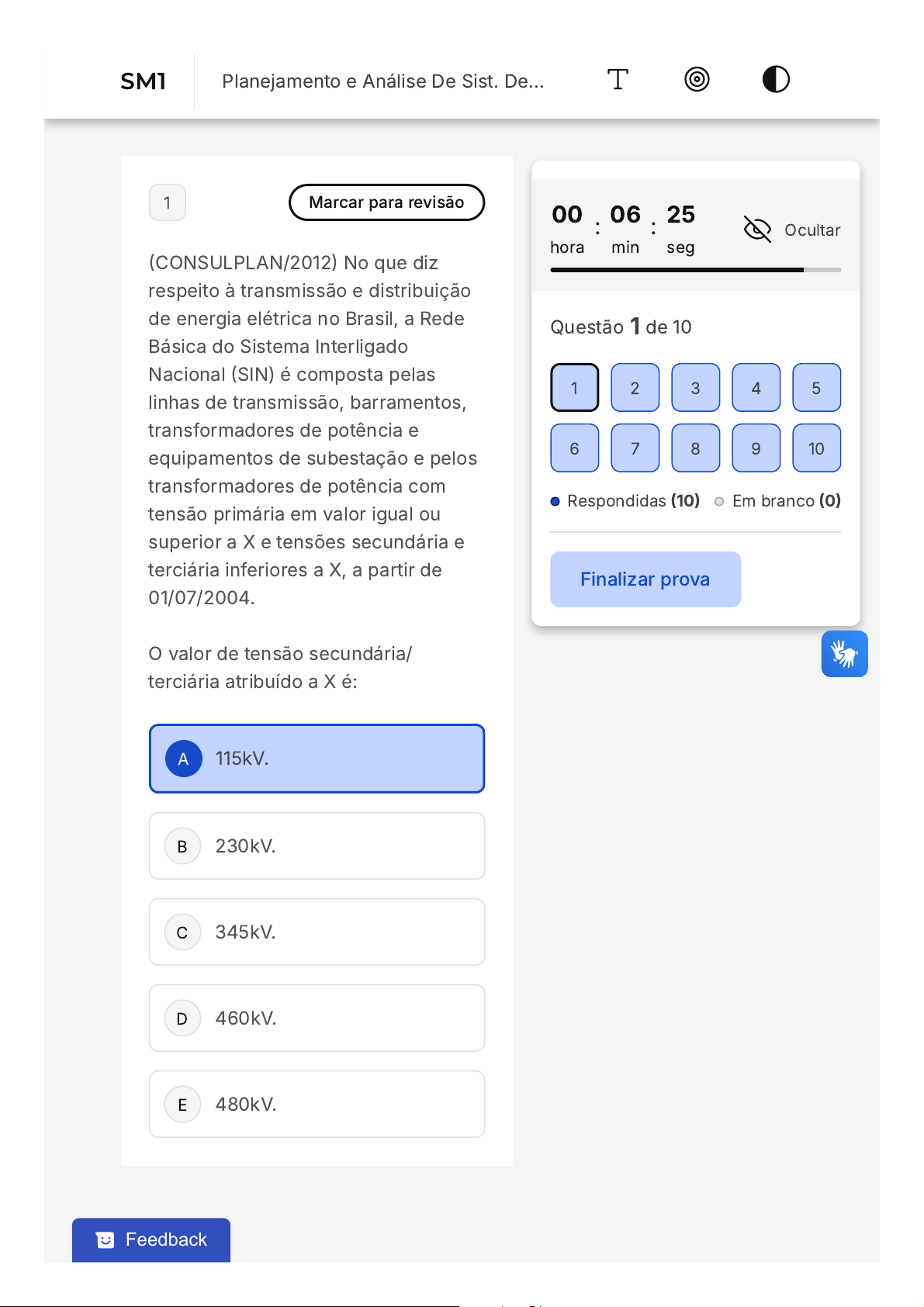

1 Marcar para revisão
(CONSULPLAN/2012) No que diz
respeito à transmissão e distribuição
de energia elétrica no Brasil, a Rede
Básica do Sistema Interligado
Nacional (SIN) é composta pelas
linhas de transmissão, barramentos,
transformadores de potência e
equipamentos de subestação e pelos
transformadores de potência com
tensão primária em valor igual ou
superior a X e tensões secundária e
terciária inferiores a X, a partir de
01/07/2004.
O valor de tensão secundária/
terciária atribuído a X é:
115kV.
230kV.
345kV.
460kV.
480kV.
00
hora
: 06
min
: 25
seg
Ocultar
Questão 1 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM1 Planejamento e Análise De Sist. De…
Feedback
A
B
C
D
E
2 Marcar para revisão
(CESGRANRIO/2010) Considerando o
sistema elétrico brasileiro, vários
agentes estão envolvidos para tornar
o planejamento e a operação do setor
mais econômicos, seguros e
confiáveis. Um desses agentes tem
por finalidade prestar serviços na
área de estudos e pesquisas
destinados a subsidiar o
planejamento do setor energético. A
qual agente essa descrição se refere:
ANEEL.
ONS.
EPE.
FURNAS.
ELETROBRAS.
3 Marcar para revisão
(CESGRANRIO/2009) Com o advento
das Leis nº 10.847 e nº 10.848 de
2004, deu-se início à implantação do
novo modelo institucional do setor
elétrico. O Mercado Atacadista de
Energia (MAE) foi extinto e novos
agentes institucionais foram criados,
A
B
C
D
E
além das atribuições de outros
agentes existentes terem sido
alteradas. Com relação à
comercialização de energia elétrica
no atual modelo institucional, o órgão
sucessor do MAE, que tem por
finalidade viabilizar a comercialização
de energia elétrica no Sistema
Interligado Nacional, é a(o):
ANEEL.
EPE.
CCEE.
CMSE.
CNPE.
4 Marcar para revisão
(CESGRANRIO/2010 - Adaptada) A
Câmara de Comercialização de
Energia Elétrica (CCEE) atua nas
operações de compra e venda de
energia, assumindo importante papel
no Setor Elétrico. Dentre as
atribuições dessa instituição, pode-se
afirmar:
I. Opera o sistema interligado e tem
como responsabilidade despachar as
unidades geradoras para que a
potência comercializada chegue até
os pontos de consumo.
A
B
C
D
E
II. É função da CCEE promover
registros de dados da geração e
consumo dos agentes envolvidos na
comercialização de energia.
III. Garantir condições favoráveis para
negociação da energia elétrica entre
os agentes do sistema.
I e II corretas.
I e III corretas.
II e III corretas.
Somente III correta.
Somente I correta.
5 Marcar para revisão
(ESAF/2004 - Adaptada) O setor
elétrico é composto por três grupos
principais, geração, transmissão e
distribuição, sendo comercialização
um importante segmento que envolve
os três grupos. Sobre o
funcionamento do setor elétrico e a
operação de cada segmento, analise
as afirmativas:
I. O segmento de transmissão refere-
se às atividades de transporte da
energia elétrica produzida até os
grandes centros de consumo, as
quais são feitas em alta tensão, sob a
A
B
C
D
E
coordenação operativa do Operador
Nacional do Sistema Elétrico (ONS).
II. No modelo de desregulamentação
de energia elétrica adotado no Brasil
(RE-SEB - Reforma do Setor Elétrico
Brasileiro) optou-se por definir a
geração e a comercialização como
atividades competitivas.
III. A distribuição se encarrega do
transporte final de energia elétrica a
partir dos pontos de entrega na rede
de alta baixa até o centro de
gravidade das cargas dos
consumidores.
IV. A comercialização está
encarregada das atividades de
compra de energia e revenda a
terceiros, por conta e risco dos
empreendedores, mediante a
autorização da ANEEL.
É correto o que é afirmado em:
I e II, apenas.
II e III, apenas.
I, II e IV, apenas.
II e IV, apenas.
I, II, III e IV.
6 Marcar para revisão
A
B
C
(FAU/2022- Adaptado) Os Sistemas
Elétricos de Potência (SEPs) são
geralmente formados por vários
transformadores elevadores,
abaixadores entre outros dispositivos.
Em decorrência disso utiliza-se o
Sistema por unidade, mais conhecido
pela sua abreviatura p.u., ou seja, o
sistema por unidade prevê um
método conveniente para a
designação dos diversos valores de
impedância em uma mesma base,
este sistema é baseado em uma
potência base Sb, e uma tensão base
Vb que é a alimentação nominal em
cada barramento.
Assim sendo utilize o método de
sistema por unidade, para calcular a
corrente de base (Ib) para uma linha
de distribuição trifásica com 10 Km de
comprimento com a sua potência de
base (Sb) é 191 kVA e a tensão de
base (Vb) é 13,8 kV.
Assim é correto afirmar que corrente
de base (Ib) e a impedância de base
(Zb) são:
Ib = 13,84 A
Ib = 7,0 A
Ib = 8,0 A
D
E
A
B
C
D
E
Ib = 13,84 A
Ib = 13,84 A
7 Marcar para revisão
(FCC/2017-Adaptada) Considereuma
linha detransmissão trifásica de 138
kVepotência de 200 MVA. Escolhendo
como valores-base a sua tensão
nominal e a potência apresentados
anteriormente, mediu-se a tensão em
uma barra do sistema, cujo resultado,
em valor por unidade, foi de 0,978 pü.
Nesse caso, o valor da tensão real,
em kV, vale, aproximadamente,
138
141
135
127
220
8 Marcar para revisão
A
B
C
D
E
(UNESPAR/2020 - Adaptado) Em
linhas de transmissão de energia
elétrica é comum o acontecimento de
um efeito nas superfícies condutoras,
o qual é resultado do contato de um
campo elétrico intenso e elevado com
partículas de ar, umidade ou poeira,
resultando em emissão de luz sempre
que as partículas são ionizadas. Esse
efeito é chamado de:
Efeito Corona
Efeito Pelicular
Efeito Joule
Efeito de Centelha Luminosa
Efeito Fotoelétrico
9 Marcar para revisão
(CESGRANRIO/2015 -| Adaptada) A
impedância longitudinal por
quilômetro e a admitância transversal
por quilômetro de uma linha de
transmissăo são, respectivamente,
 e
, e o
comprimento da linha é igual a
. Sabe-seque a tensăo de
entrada da linha é igual à sua tensão
nominal, e que o terminal de saída
está em aberto. Considerandose o
z = j1, 0Ω/km
y = j10 × 10−6 s/km
200 km
A
B
C
D
E
modelo de linha média, entãõ, o valor
percentual da sobretensão acima da
tensăo nominal, no terminal de saida,
é
5
10
25
50
80
10 Marcar para revisão


(AMEOSC/2022 - Adaptado)
Umalinha de transmissão encontra-s
com tensão na extremidade emissor
em e na extremidade
receptora , desfasagem de 5
graus, com corrente medida no lado
receptor de , simétrica e em fas
com a tensão no receptor. Calcule a
impedância série da linha (despreze
os componentes shunt, ou seja,
modele com linha curta,
considerando a tensão no receptor
como referência.
Dados:
415kV
400kV
2kA
V1 = 415∠ − 5∘kV = 413 − j32,
V2 = 400∠0∘kV = 400 − j0
I = 2∠0∘kV = 2 − j0
A
B
C
D
E
12,9 - j32,5
6,5 - j16,2
3,2-j32,5
25,8 - j65,0
3,2 - j8,7
