FICHA DE EXERCÍCIOS
1.

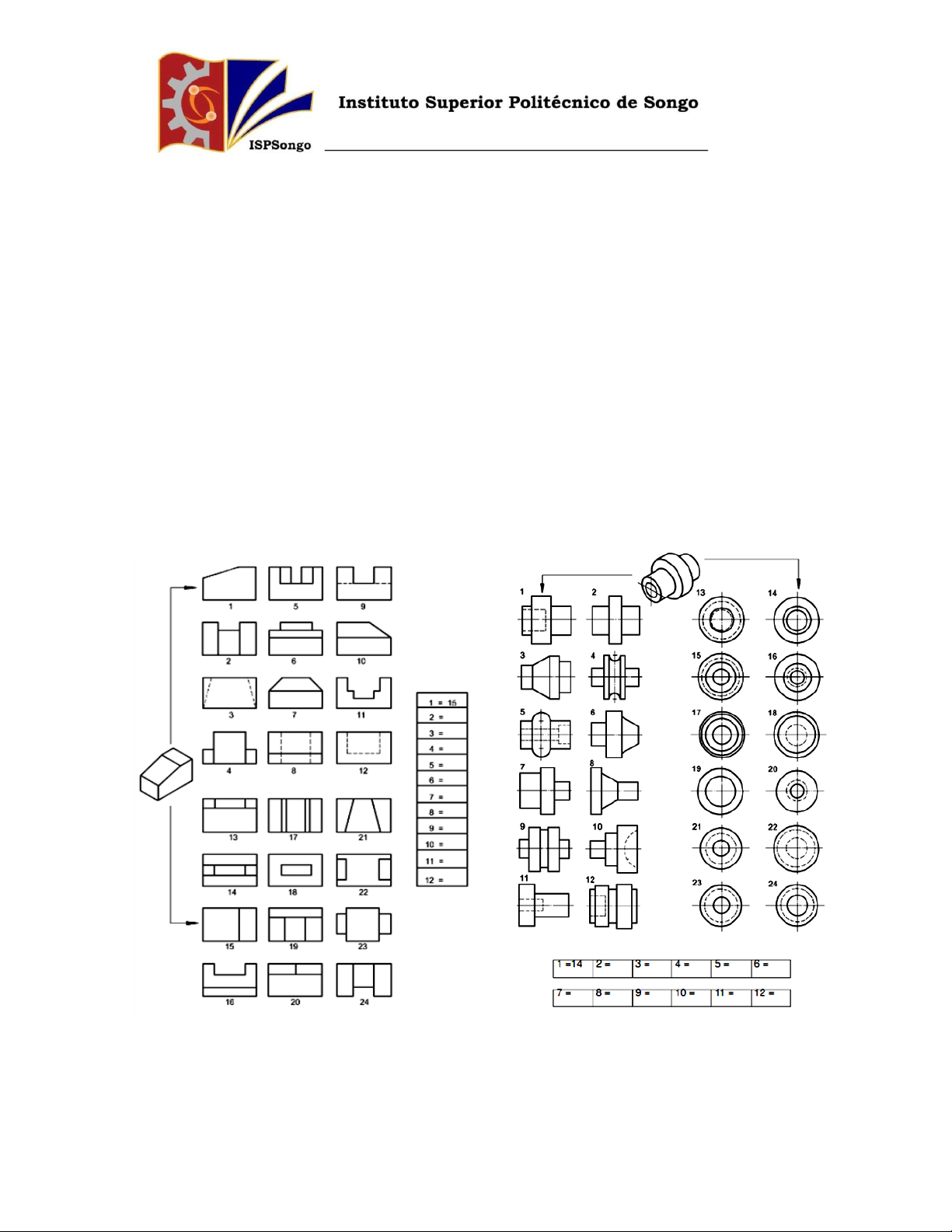

a) Procure entre as projecções abaixo as vistas frontal e superior que se
relacionam entre si e anote os números correspondentes. No exemplo
encontra-se a perspectiva da peça representada pelas projecções 1 e
15.
b) Procure entre as projecções abaixo as vistas frontal e lateral esquerda
que se relacionam entre si e anote os números correspondentes. No
exemplo abaixo encontra-se a perspectiva da peça representada pelas
projecções 1 e 15.
a) b)
2. Complete as tabelas fazendo corresponder os desenhos das projecções
ortogonais com as respectivas perspectivas.





Página 2 de 18

a)


b)






Página 3 de 18


c)


d)





Página 4 de 18


e)
3. Numere as projecções ortogonais correspondentes a cada perspectiva
a) b)





Página 5 de 18


c)

d)





Página 6 de 18

4. Identifique a Vista de Frente (VF), a Vista Superior (VS), a Vista Lateral
Esquerda (VLE) e a Vista Lateral Direita (VLD) nas projecções dadas.
a) b)
c) d)






Página 7 de 18

5. Qual vista frontal representa correctamente a perspectiva dada?
a)


b)





Página 8 de 18

6. Qual vista superior representa correctamente o objecto dado pelas vistas
de frente e lateral esquerda?
a)


b)






Página 9 de 18

7. Desenhe nas perspectivas isométricas as letras correspondentes ilustradas
nas vistas ortogonais e nas vistas ortogonais as letras correspondentes
ilustradas nas perspectivas isométricas.
a) b)


c) d)


e) f)





Página 10 de 18

8. Complete as projecções
a) b)
c) d)





Página 11 de 18

e) f)
9. Desenhe a vista que falta
a)





Página 12 de 18

b)
c)
10. Complete as projecções desenhando a vista lateral esquerda.
a) b c)





Página 13 de 18

d) e) f)
11. Complete as projeções, desenhando a vista de cima de cada peça
a) b)
c) d)

e)





Página 14 de 18

12. Desenhe a terceira vista das projecções apresentadas
a) b)
c) d)





Página 15 de 18

e) f)
g) h)

i) j)





Página 16 de 18

k) l)

m) n)

o)






Página 17 de 18

13. Complete as projecções abaixo desenhando a vista lateral direita.
a) b)
14. Complete as projecções em falta
a) b)
c) d)





Página 18 de 18


e) f)
