19/02/2025
1

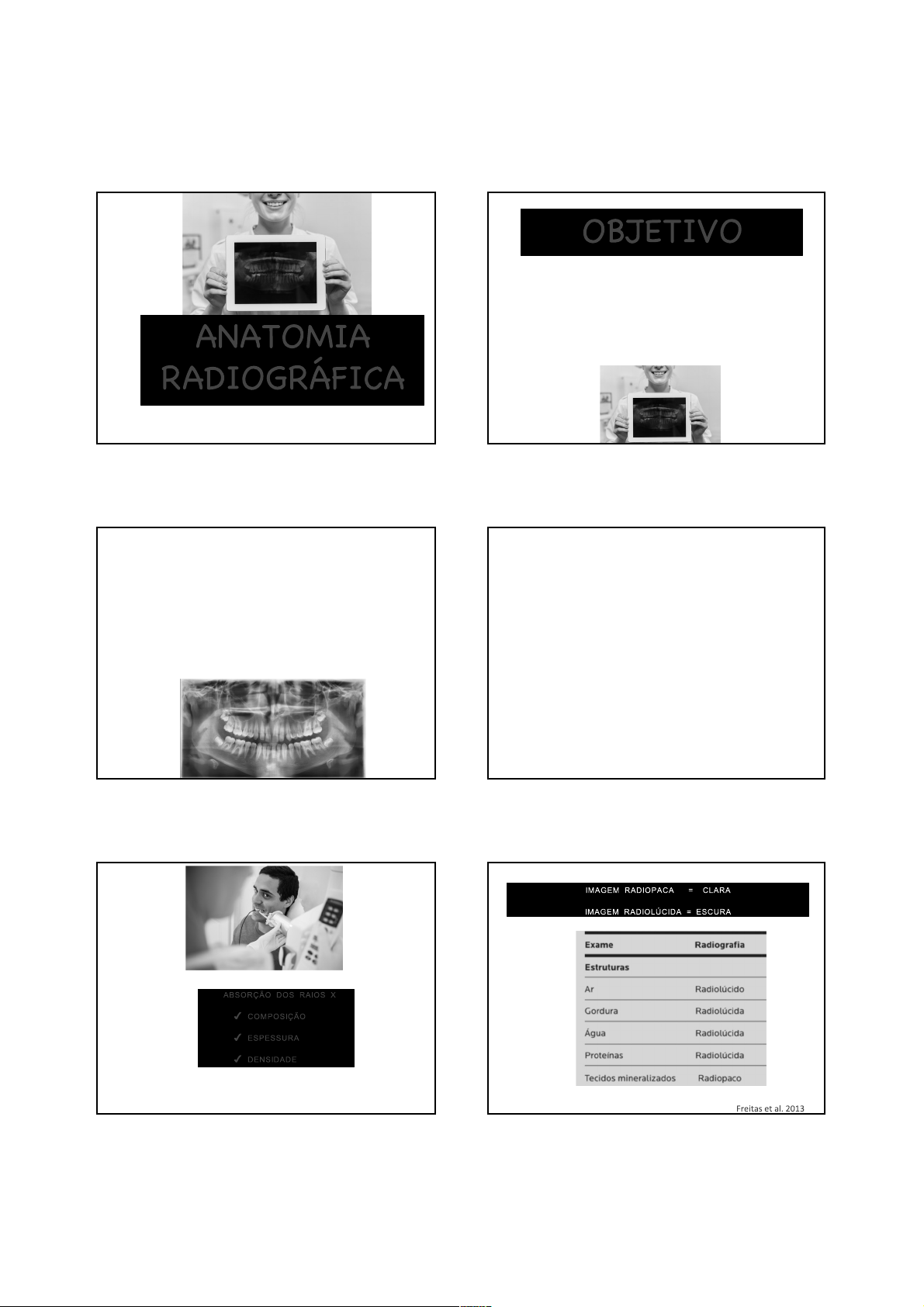

ANATOMIA
RADIOGRÁFICA
Profa.Me. Adrieli Neves
1
OBJETIVO
Que ao final da aula o aluno conheça a IMAGEM
RADIOGRÁFICA das estruturas dentais e reparos
anatômicos da maxila e da mandibula, facilitando o
diagnóstico de patologias com o auxílio de radiografias.
2
Por que temos de conhecer a
anatomia da maxila e mandíbula
e suas imagens radiográficas.
• Estruturas normais X Patologias
• Conhecimento anatômico/ Diagnóstico /Plano de
Tratamento
3
“Para quem desconhece
anatomia, patologia torna-se
adivinhação”.
Goaz et al.
4
ABSORÇÃO DOS RAIOS X

! COMPOSIÇÃO
! ESPESSURA
! DENSIDADE
5
IMAGEM RADIOPACA = CLARA
IMAGEM RADIOLÚCIDA = ESCURA
Freitas et al. 2013
6
19/02/2025
2
Os cristais sensibilizados formam uma película de prata
escurecida
( região de tecidos moles que permitem a passagem dos
raios-x )
São revelados no processamento
Radiolúcido (escuro)
7
Os cristais não sensibilizados permanecem na sua forma
original
(tecidos mineralizados que impedem a passagem dos raios-
x)
São removidos no processamento
Radiopaco (branco)
8
9
Estruturas dentais e periodontais
• Esmalte
• Dentina
• Câmara pulpar
• Canais radiculares
• Cemento
• Espaço do Ligamento Periodontal
• Lâmina Dura
• Crista óssea alveolar
• Osso Alveolar
10
ESMALTE
radiopaco.
11
DENTINA
radiopaca
12
19/02/2025
3
CEMENTO
Muito fino, não dá para ser
observado
13
CÂMARA PULPAR
Cavidade ocupada pela polpa coronária- Radiolúcida
14
CANAIS RADICULARES
Canais ocupados pela polpa
radicular- Radiolúcido
15
ESPAÇO PERIODONTAL
Linha radiolúcida ao redor das raízes. Espaço ocupado pelo
ligamento periodontal
16
ESPAÇO PERIODONTAL
17
LÂMINA DURA
linha radiopaca fina que se continua com as cristas ósseas
alveolares.
18
19/02/2025
4
LÂMINA DURA
19
CRISTA ÓSSEA ALVEOLAR
linha radiopaca que contorna os alvéolos
20
CRISTA ÓSSEA ALVEOLAR
21
OSSO ALVEOLAR
Chamado também de osso trabecular ou osso esponjoso.
Osso na porção central do processo alveolar
22
OSSO ALVEOLAR
23
CANAIS NUTRITIVOS
24
19/02/2025
5
42
3
5
7
6
1
Atividade
25
ED
P
CO
OA
LP
LD
Atividade
26
27 28
29
FOSSA NASAL
• região de incisivos superiores
•áreas radiolúcidas
SEPTO NASAL
•espessa faixa radiopaca, que se
estende do teto até o assoalho da
mesma.
CONCHAS NASAIS
• Em alguns casos, observam-se, nas
paredes laterias das fossas nasais,
estruturas menos radiolúcidas que
representam as conchas nasais
inferiores.
30
19/02/2025
6
• Septo Nasal
• Fossa Nasal
• Conchas nasais
31
FOSSA SUB-NASAL
É uma depressão óssea
existente ao nível do ápice
dos incisivos laterais e
caninos, limitada
posteriormente pela
eminência canina.
32
SOMBRA DO NARIZ
Observadas, em alguns
casos, como uma área
radiopaca sobreposta às
raízes dos incisivos
superiores ou ao osso
alveolar, aumentando seu
grau de radiopacidade.
33
ESPINHA NASAL ANTERIOR
Localizada na linha média,
é observada na porção
inferior do septo nasal.
34
SUTURA INTERMAXILAR
Sutura entre os dois
processos maxilares.
Aparece
radiograficamente como
uma linha radiolúcida na
linha média.
35
CANAL INCISIVO
Ou nasopalatino pode ser visto nas
radiografias periapicais de
incisivos superiores, como duas
faixas radiolúcidas de forma
ovalada, de largura e longitude
variáveis.
36
19/02/2025
7
FORAME INCISIVO
Situado à altura do rebordo
alveolar, entre as raízes dos
incisivos centrais superiores
ou acima de seus ápices.
37
HÂMULO PTERIGÓIDEO
38
TUBER DA MAXILA
39
PROCESSO ZIGOMÁTICO DA MAXILA
OSSO ZIGOMÁTICO
área condensação óssea, onde a maxila se articula com o
osso zigomático, apresentando-se radiopaca, em forma de “U”
ou “V”. Posteriormente, a estrutura de menor radiopacidade,
que é a imagem do osso zigomático.
c
40
SEIO MAXILAR
área radiolúcida de forma arredondada, ovóide ou multiloculada
e contornos bem definidos por uma linha radiopaca delimitante.
41
SEIO MAXILAR - EXTENSÃO ALVEOLAR
Extensão do seio maxilar com o soalho que contorna os
dentes adjacentes. No paciente desdentado, a extensão
alveolar pode constituir o próprio rebordo alveolar.
42
19/02/2025
8
SEIO MAXILAR - EXTENSÃO
ANTERIOR
Extensão do seio maxilar
para a região de canino ou
incisivos superiores.
43
SEIO MAXILAR - EXTENSÃO PARA O TUBER
Extensão do seio em direção à tuberosidade da maxila
44
• Extensões do seio maxilar
ALVEOLAR
ANTERIOR
POSTERIOR
45
SEIO MAXILAR - SEPTOS
Septos ou trabéculas radiopacas
46
Y invertido de Ennis
intersecção das linhas
radiopacas correspondentes
ao assoalho da fossa nasal
com a parede anterior do
seio maxilar, na região de
canino.
47
ASSOALHO DA FOSSA NASAL
48
19/02/2025
9
W Sinusal
49 50
PROCESSO CORONÓIDE DA MANDÍBULA
imagem radiopaca de contornos nítidos, de forma triangular,
geralmente superposta à tuberosidade da maxila
51 52
53 54
19/02/2025
10
LINHA OBLÍQUA
Bazzo, V. J.
55
LINHA MILOHIOÍDEA
Bazzo, V. J.
56
FÓVEA SUBMANDIBULAR
57
BASE DA MANDÍBULA
Bazzo, V. J.
58
CANAL MANDIBULAR
Bazzo, V. J.
59
FORAME MENTONIANO
60
19/02/2025
11
61
Lesão periapical
Forame mental
62
Vestibular
Protuberância mental
63
Lingual
Foramina lingual
Tuberculos geni
PROCESSOS GENI
FORAMINA LINGUAL
64
65
FOSSETA MENTAL
66
19/02/2025
12
CANAIS NUTRITIVOS
linhas radiolúcidas que representam
os canais por onde passam a
nutrição para o osso
67
CANAIS NUTRITIVOS
68
OBJETIVO
Que ao final da aula o aluno conheça a IMAGEM RADIOGRÁFICA das estruturas dentais e
reparos anatômicos da maxila e da mandibula, facilitando o diagnóstico de patologias com
o auxílio de radiografias.
69
Watanabe, Plauto Christopher, A. e Emiko Saito Arita. Radiologia oral: texto e
atlas. Disponível em: Minha Biblioteca, Editora Manole, 2021.
