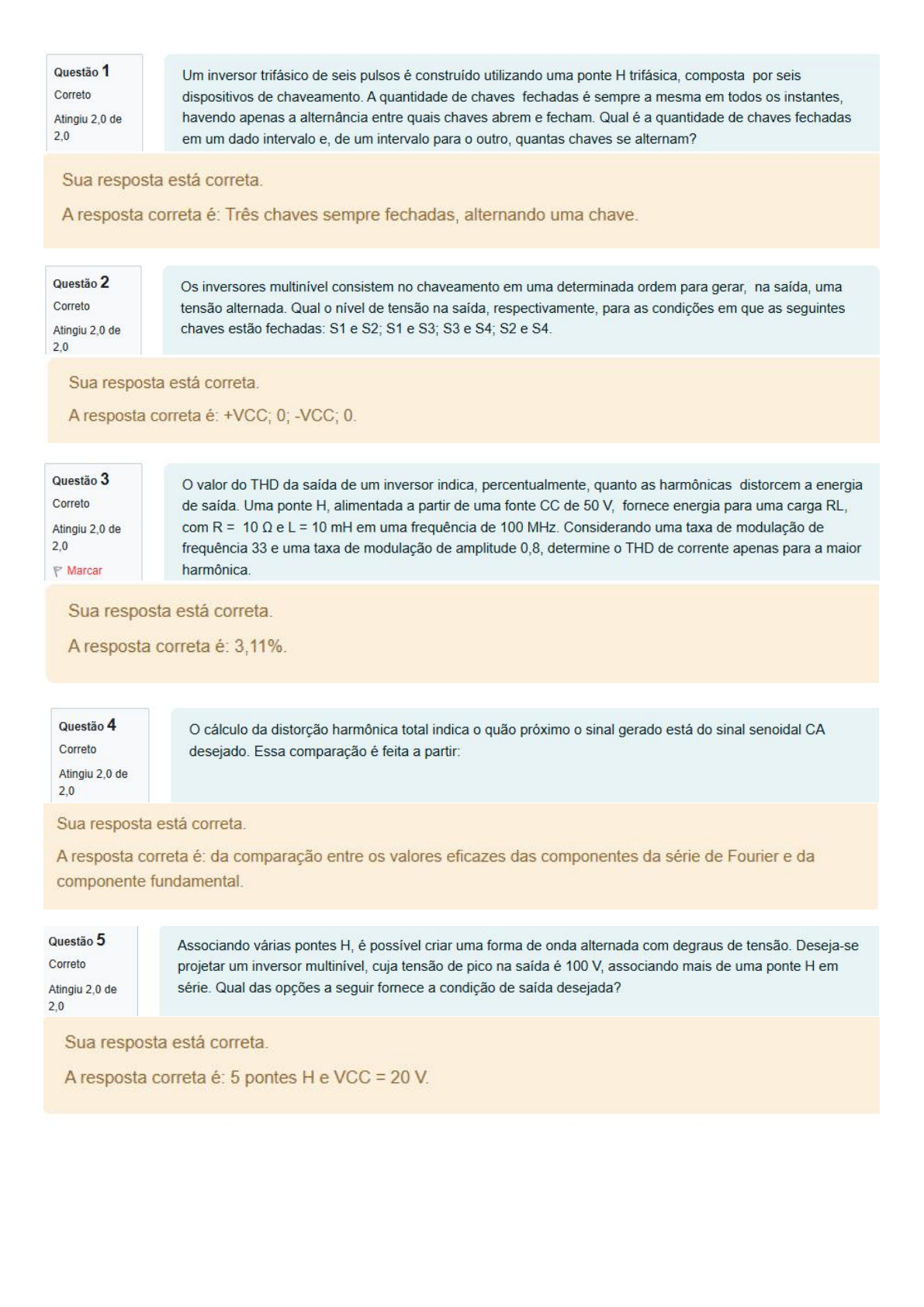

Questão 1 Um inversor trifásico de seis pulsos é construído utilizando uma ponte H trifásica, composta por seis Correto dispositivos de chaveamento. A quantidade de chaves fechadas é sempre a mesma em todos os instantes, Atingiu de havendo apenas a alternância entre quais chaves abrem e Qual é a quantidade de chaves fechadas em um dado intervalo e, de um intervalo para o quantas chaves se alternam? Sua resposta está A resposta correta é: Três chaves sempre fechadas, alternando uma chave. Questão 2 Os inversores multinível consistem no chaveamento em uma determinada ordem para gerar, na saída, uma Correto tensão alternada. Qual o nível de tensão na saída, respectivamente, para as condições em que as seguintes Atingiu de chaves estão fechadas: S1 e S2; S1 e S3; S3 e S4; S2 e S4. 2,0 Sua resposta está correta. A resposta correta é: +VCC; 0; -VCC; 0. Questão 3 o valor do THD da saída de um inversor indica, percentualmente, quanto as harmônicas distorcem a energia Correto de saída. Uma ponte H, alimentada a partir de uma fonte CC de 50 V. fornece energia para uma carga Atingiu de com R = 10 o e mH em uma frequência de 100 MHz. Considerando uma taxa de modulação de 2,0 frequência 33 e uma taxa de modulação de amplitude 0,8, determine o THD de corrente apenas para a maior Marcar Sua resposta está correta. A resposta correta Questão 4 cálculo da distorção harmônica total indica o quão próximo o sinal gerado está do sinal senoidal CA Correto desejado. Essa comparação é feita a partir Atingiu 2,0 de 2,0 Sua resposta está correta. A resposta correta é: da comparação entre os valores eficazes das componentes da série de Fourier e da componente fundamental. Questão 5 Associando várias pontes H, é possível criar uma forma de onda alternada com degraus de Deseja-se Correto projetar um inversor multinível, cuja tensão de pico na saída é 100 V, associando mais de uma ponte H em Atingiu de Qual das opções a seguir fornece a condição de saída desejada? 2,0 Sua resposta está correta. A resposta correta é: 5 pontes H e VCC V.
