UNIVERSIDADE SENAI CIMATEC

Lista 03 – Fenômenos de Transporte

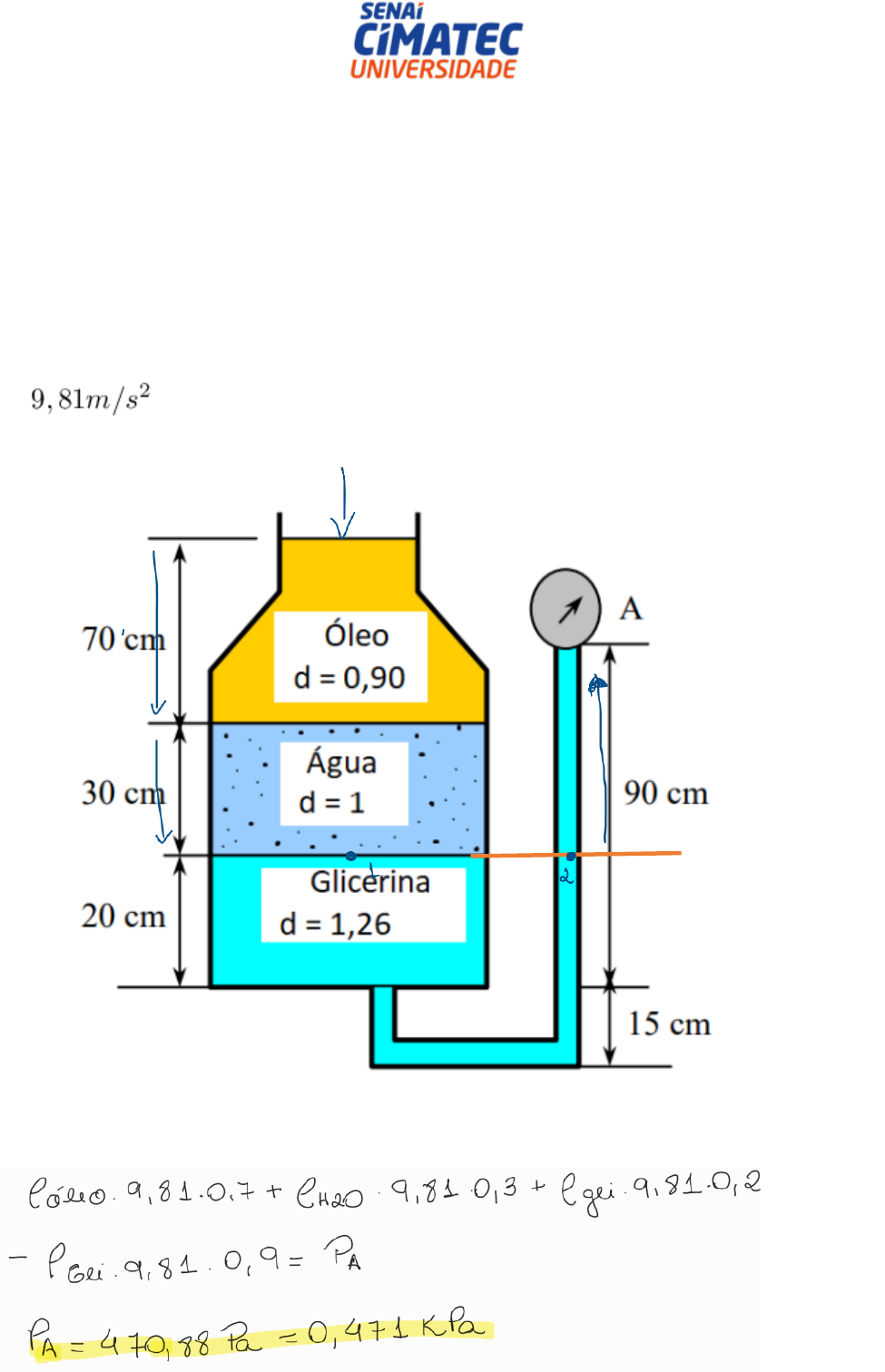

Questão 1.
Um contêiner com vários fluidos está conectado a um manômetro em U, como mostra a figura. Para
as densidades e alturas de coluna de fluido dadas, determine a pressão manométrica em A. Determine
também a altura de uma coluna de mercúrio que criaria a mesma pressão em A. Utilizar o valor
de para a aceleração da gravidade.






UNIVERSIDADE SENAI CIMATEC



Questão 2.
A pressão da água escoando de um duto é medida pelo manômetro como mostrado na figura. Para os
valores dados, a pressão no duto é de aproximadamente:
Dados:
Massa específica da água =
Aceleração da gravidade =



UNIVERSIDADE SENAI CIMATEC


Questão 3.
A parte superior de um tanque de água está dividida em dois compartimentos. Agora um fluido com
uma densidade desconhecida é despejado de um lado e o nível da água sobe até determinada quantidade
no outro lado para compensar esse efeito.

Com base nas alturas finais do fluido mostradas na figura, determine a densidade aproximada do fluido
adicionado. Suponha que o líquido não se mistura com a água.
Questão 4.
Determine a pressão manométrica em kPa no ponto a, se o líquido A tiver densidade relativa igual a
1,2 e o líquido B apresentar densidade igual a 0,75. O líquido em torno do ponto a é água e o tanque
da esquerda está aberto para atmosfera. Considere a pressão da atmosfera igual a 105 Pa.

UNIVERSIDADE SENAI CIMATEC



Questão 5.
Um fluido incompressível está escoando em regime estacionário através de um tubo de diâmetro
nominal igual a 10 polegadas. Considere a aceleração da gravidade igual a 9,81 m/s²


UNIVERSIDADE SENAI CIMATEC

A diferença de pressão entre os pontos A e B, medida pelo manômetro diferencial mostrado na figura,
e o sentido de escoamento são, respectivamente,

OBS: Pessoal, a resposta correta para esta questão é 6020,1. O valor de 6137,6 só é obtido ao considerar
a gravidade como 10, o que não se aplica neste caso.
Questão 6.
A carga de 500 kg do macaco hidráulico mostrado na Fig. P3–51 deve ser elevada despejando óleo
(780 kg/m³) em um tubo fino. Determine quão alto h deve ser para começar a levantar o peso.




UNIVERSIDADE SENAI CIMATEC
