1


LISTA DE EXERCÍCIOS 02

Curso de Engenharia Elétrica
Disciplina: Circuitos Elétricos I Turma: 2401-ELETRICA-N11
Docente: Cristiano Rios Data de Entrega 03/04/2025
Nome do Acadêmico(a):
Valor da Lista: 2,5 pontos Nota:


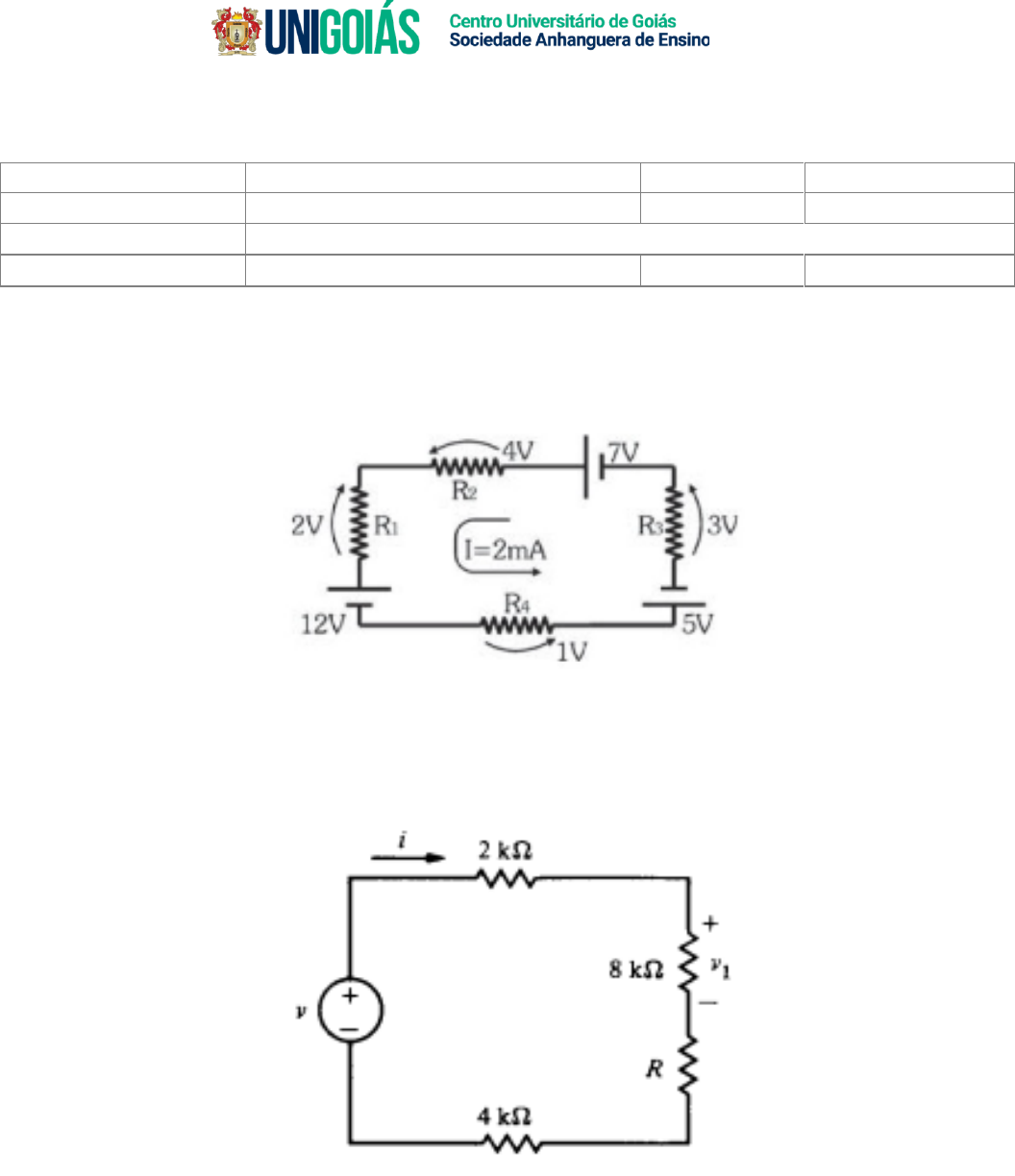

1. Um estudante calculou a corrente e as tensões nos resistores de um circuito, conforme mostrado abaixo.
Porém, ao analisar os resultados, você, obviamente, observou dois erros gritantes. Identifique esses erros.



Resposta: Não será fornecida (questão de aplicação direta das convenções para bipolos).

2. No divisor de tensão mostrado abaixo, a potência entregue pela fonte é de 8 mW e 𝑣1 = 𝑣
4⁄ . Encontre
R, 𝑣, 𝑣1 𝑒 𝑖.

Resposta: 18 KΩ, 16 V, 4 V, 0,5 mA.










2


3. Calcule i, 𝑣𝑎𝑏 e um circuito equivalente para i contendo uma única fonte e um único resistor


Resposta: i=3/11 e vab = 13,27 V. Fonte de 6 V em serie com resistor de 22 Ω.


4. Calcule 𝑖1, 𝑖2 𝑒 𝑣

Resposta: 1 A, -4 A, 17 V.

5. Determinar o valor de R para que I seja igual a 0,2A.


Resposta: 30 Ω








3


6. Calcule os valores das correntes elétricas i1, i2 e i3 no circuito abaixo

Resposta: 2,0 A, 3,0 A, 5,0 A.

7. No circuito abaixo são conhecidos os valores de E1, E2, V3 e V4. Determine V1 e V2 por meio da lei de
Kirchhoff para tensões.

Resposta: V1 =3V; V2 =7V.


8. Encontre a corrente I fornecida pela fonte do circuito abaixo.


Resposta: 13,7 A.



4


9. No circuito abaixo são conhecidos os valores de I1, I2 e I4. Determine I3, I5 e I6 por meio da lei de Kirchhoff
para correntes.

Resposta: I3 = 4 A; I5 =3 A; I6 =1 A.

10. Determinar a tensão entre A e B e a potência dissipada em todas as resistências.



Resposta: Uab = 40V, P1 = 20mW, P = 22,5mW

11. Encontre 𝑣1 e a potência entregue ao resistor de 8 Ω.



Resposta: - 2 V, 8/9 W.







5


12. No circuito mostrado na figura abaixo encontre a corrente i, dado que:

a. 𝑖1 = 2 𝐴, 𝑖2 = 0
b. 𝑖1 = −1 𝐴, 𝑖2 = 4 𝐴
c. 𝑖1 = 𝑖2 = 1 𝐴







Resposta: 10 A, b) 11 A, c) 9 A

13. Encontre a corrente I do circuito abaixo


Resposta: -12 A.

14. Encontre 𝑖1 e 𝑣 para: R = 4 Ω

Resposta: 3 A, 6 V.






6


15. Calcule 𝑣.

Resposta: – 8 V.

16. Use transformação de fontes para reduzir o circuito da Figura abaixo a uma única fonte de tensão
em série com um único resistor.


Resposta: fonte com 22,857 V e resistor com 5,714 Ω.

17. Use transformação de fontes use transformação de fontes para determinar a corrente e a potência
no resistor de 8 Ω.

Resposta: I = 1 A, P = 8 W.











7



18. Para o circuito abaixo, calcule o valor de 𝑅𝐿, para o qual temos a máxima transferência de Potência
para este resistor e determine o valor desta potência.


Resposta: 𝑅𝐿 = 8 Ω, : 𝑃𝐿 = 50 𝑊.

19. Determine o valor de 𝑅𝐿, para a máxima transferência de potência no circuito abaixo. Determine a
potência máxima.



Resposta: 𝑅𝐿 = 9 Ω, : 𝑃𝐿 = 13,44 𝑊.

20. Para o circuito abaixo, calcule o valor da corrente 𝐼0, utilizando o Princípio da Superposição

Resposta: 𝐼0 = −1,7 𝐴.

21. Refaça o exercício anterior utilizando o Teorema de Thévenin.

Resposta: 𝐼0 = −1,7 𝐴.

8


22. Para o circuito abaixo, calcule o valor da corrente 𝐼0, utilizando o Princípio da Superposição

Resposta: 𝐼0 = −1 𝐴.

23. Para o circuito abaixo, calcule o valor da corrente 𝑉0, utilizando o Princípio da Superposição.

Resposta: 𝑉0 = −42 𝑉.

24. Refaça o exercício anterior utilizando o Teorema de Thévenin.

Resposta: 𝑉0 = −42 𝑉.

25. Para o circuito abaixo, calcule o valor da corrente 𝐼0, utilizando o Princípio da Superposição

Resposta: 𝐼0 = −10 𝐴.

9


26. Refaça o exercício anterior utilizando o Teorema de Thévenin.

Resposta: 𝐼0 = −10 𝐴.

27. Para o circuito abaixo, calcule o valor da corrente 𝑉0, utilizando o Princípio da Superposição


Resposta: 𝑉0 = −4 𝑉.

28. Refaça o exercício anterior utilizando o Teorema de Norton.

Resposta: 𝑉0 = −4 𝑉.

29. Para o circuito abaixo, calcule o valor da corrente 𝑉0, utilizando o Princípio da Superposição

Resposta: 𝑉0 = −30 𝑉.








10

30. Obtenha o equivalente de Norton do circuito abaixo à esquerda dos terminais a-b. Use o resultado para
encontrar a corrente i.

Resposta: 𝐼𝑁 = −0,4 𝐴, 𝑅𝑁 = 10 Ω 𝑒 𝑖 = 2,4 𝐴.

31. Obtenha os equivalentes de Thévenin e Norton vistos pelos terminais a e b do circuito abaixo


Resposta: 𝑉𝑡ℎ = 0,219 𝑉, 𝑅𝑡ℎ = 0,329 Ω 𝑒 𝐼𝑁 = 0,667 𝐴.

32. Determine o circuito equivalente de Norton do circuito abaixo nos terminais a-b.


Resposta: 𝑅𝑁 = 4 Ω 𝑒 𝐼𝑁 = 1 𝐴.







11


33. Obtenha os equivalentes de Thévenin e Norton vistos pelos terminais a e b do circuito abaixo.


Resposta: 𝑉𝑡ℎ = 5 𝑉, 𝑅𝑡ℎ = 3 Ω 𝑒 𝐼𝑁 = 1,667 𝐴.

34. Determine o circuito equivalente de Norton do circuito abaixo nos terminais a-b.


Resposta: 𝑅𝑁 = 2 Ω 𝑒 𝐼𝑁 = 7 𝐴.

35. Determine o circuito equivalente de Norton do circuito do exercício anterior nos terminais c-d.

Resposta: 𝑅𝑁 = 1,5 Ω 𝑒 𝐼𝑁 = 12,67 𝐴.
