As figuras 1 e 2 demonstram circuitos elétricos contendo três lâmpadas de mesma potência e baterias de mesma tensão associadas de maneiras diferentes. Sobre os circuitos em questão, marque a alternativa correta:
Two circuit diagrams labeled 'figura 1' and 'figura 2'. 'Figura 1' shows three lamps in series, and 'figura 2' shows three lamps in parallel.
A Se uma das lâmpadas do circuito da figura 1 queimar, todas as lâmpadas apagarão.
B Se uma das lâmpadas do circuito da figura 2 queimar, todas as lâmpadas apagarão.
C Se uma das lâmpadas do circuito da figura 1 queimar, as duas restantes brilharão menos.
D Se uma das lâmpadas do circuito da figura 2 queimar, as duas restantes brilharão menos.
E Se uma das lâmpadas do circuito da figura 1 queimar, as demais continuam brilhando com metade da potência.

Considere que todos os componentes do circuito sejam ideais e que E1=10 V, E2=2 V, R1=R2=4 kΩ, R3=R4=2 kΩ. Com relação a esse circuito, julgue os itens seguintes.
A circuit diagram with two voltage sources (E1 and E2) and four resistors (R1, R2, R3, R4) arranged in a complex network, with points A and B marked.
Utilizando o teorema de Norton, calcule a corrente IN e a resistência equivalente RN vista do ponto AB do circuito:
A I=1 mA e R=2 kΩ.
B I=1 mA e R=3 kΩ.
C I=1,2 mA e R=2 kΩ.
D I=1,2 mA e R=3 kΩ.
E I=1,2 mA e R=4 kΩ.

O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:
A Não possua fontes dependentes.
B Opere com frequência superior a 50 Hz.
C Possua apenas fontes de corrente.
D Possua pelo menos um elemento capacitivo.
E Seja linear.

Com relação aos teoremas de Thévenin e Norton, assinale a alternativa correta:
A A aplicação do teorema de Norton resulta em uma fonte de corrente em série com uma resistência.
B A aplicação do teorema de Thévenin resulta em uma fonte de tensão em paralelo com uma resistência.
C O teorema de Norton somente pode ser aplicado a circuitos indutivos.
D O teorema de Thévenin somente pode ser aplicado a circuitos capacitivos.
E Para um mesmo circuito no qual esses teoremas sejam válidos, a resistência equivalente calculada pelos teoremas de Thévenin e Norton é a mesma.

Considere o seguinte circuito com transistor em configuração emissor comum:
A circuit diagram of a transistor in common-emitter configuration with resistors (Rb, Rc) and voltage sources (Vbb, Vcc).
A equação das malhas de entrada e saída desse circuito são, respectivamente:
A RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC - VBB
B RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC + VBB
C RB·IB = VBB e RC·IC = VCC
D RB·IB + VBE = VBB e RC·IC + VCE = VCC
E RB·IB = VBB + VBE e RC·IC = VCC + VCE

No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B (considerando A em relação a B), podem ser descritos pelos parâmetros:
A circuit diagram with resistors (R1, R2, R3, R4, R5, R6) and a voltage source (VS) showing the points A and B.
A VTH=40 V, RTH=RN=100 Ω, IN=0,4 A.
B VTH=60 V, RTH=RN=100 Ω, IN=0,6 A.
C VTH=120 V, RTH=RN=100 Ω, IN=1,2 A.
D VTH=120 V, RTH=RN=240 Ω, IN=0,5 A.
E VTH=120 V, RTH=RN=240 Ω, IN=1 A.

O circuito da figura a seguir é formado por uma bateria ideal de tensão contínua com força eletromotriz ε=12 V e cinco resistores cerâmicos semelhantes: R1=R2=R3=R4=R5=100 Ω. Um amperímetro ideal é colocado na saída da fonte de tensão para medir a corrente elétrica fornecida ao circuito. A leitura do amperímetro indicou um valor de corrente elétrica igual a:
A circuit diagram with a voltage source (ε) and five resistors (R1, R2, R3, R4, R5) arranged in a network, with an ammeter placed at the output of the voltage source.
A 5 mA
B 10 mA
C 20 mA
D 45 mA
E 90 mA

Dado o circuito a seguir, defina a equação que descreve a relação entre tensão nodal V1, fontes de tensão de 8 e 5 V e as resistências:


The image shows an electrical circuit with two voltage sources of 8V and 5V, resistors of 2Ω, 3Ω, and 4Ω, and current sources labeled I1 and I2. The circuit includes a node labeled V1, with resistors connected in series and parallel configurations.
A) -\( rac{V_{1}-8}{2}- rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)
B) \( rac{V_{1}-8}{2}- rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)
C) \( rac{V_{1}+8}{2}+ rac{V_{1}}{3}- rac{V_{1}-5}{4}=0\)
D) \( rac{-V 1-8}{2}+ rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)
E) \( rac{V 1-8}{2}+ rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)

Conteúdos escolhidos para você

Exercício_Teoremas Thevenin
11 pág.

Exercício_Teoremas Thevenin

ESTÁCIO

Eletricidade Aplicada
166 pág.

Eletricidade Aplicada

ESTÁCIO

Eletrônica Analógica
91 pág.

Eletrônica Analógica

ESTÁCIO

03 Teoremas de Thévenin e Norton - exercicios
6 pág.

03 Teoremas de Thévenin e Norton - exercicios

ESTÁCIO EAD

CIRCUITOS ELETRICOS 1 - A4
9 pág.

CIRCUITOS ELETRICOS 1 - A4

UAM

Perguntas dessa disciplina

Questão 8 Código da questão: 2347 Considere O circuito RLC abaixo. O circuito é excitado por uma fonte alternada no tempo. 100 0 0,5 H AM 4 cox(500...

O método de Thévenin é uma técnica valiosa na análise de circuitos elétricos, permitindo simplificar circuitos complexos para análise mais eficient...

2) O teorema de Thévenin e Norton são ferramentas de análise poderosa na simplificação de circuitos complexos, permitindo que sejam representados d...

Leia o excerto de texto abaixo: Existem 2 tipos de elementos encontrados nos circuitos elétricos: elementos passivos e elementos ativos. Um ele...

UNIMAR

O primeiro aparelho a utilizar um circuito elétrico foi o telégrafo, desenvolvido no início do século XIX. Ele permitia a transmissão de mensagens ...

UNIVESP

Material
Buscar
páginas com resultados encontrados.
páginas com resultados encontrados.
left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

As figuras 1 e 2 demonstram circuitos elétricos contendo três lâmpadas de mesma potência e baterias de mesma tensão associadas de maneiras diferentes. Sobre os circuitos em questão, marque a alternativa correta:
Two circuit diagrams labeled 'figura 1' and 'figura 2'. 'Figura 1' shows three lamps in series, and 'figura 2' shows three lamps in parallel.
A Se uma das lâmpadas do circuito da figura 1 queimar, todas as lâmpadas apagarão.
B Se uma das lâmpadas do circuito da figura 2 queimar, todas as lâmpadas apagarão.
C Se uma das lâmpadas do circuito da figura 1 queimar, as duas restantes brilharão menos.
D Se uma das lâmpadas do circuito da figura 2 queimar, as duas restantes brilharão menos.
E Se uma das lâmpadas do circuito da figura 1 queimar, as demais continuam brilhando com metade da potência.

Considere que todos os componentes do circuito sejam ideais e que E1=10 V, E2=2 V, R1=R2=4 kΩ, R3=R4=2 kΩ. Com relação a esse circuito, julgue os itens seguintes.
A circuit diagram with two voltage sources (E1 and E2) and four resistors (R1, R2, R3, R4) arranged in a complex network, with points A and B marked.
Utilizando o teorema de Norton, calcule a corrente IN e a resistência equivalente RN vista do ponto AB do circuito:
A I=1 mA e R=2 kΩ.
B I=1 mA e R=3 kΩ.
C I=1,2 mA e R=2 kΩ.
D I=1,2 mA e R=3 kΩ.
E I=1,2 mA e R=4 kΩ.

O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:
A Não possua fontes dependentes.
B Opere com frequência superior a 50 Hz.
C Possua apenas fontes de corrente.
D Possua pelo menos um elemento capacitivo.
E Seja linear.

Com relação aos teoremas de Thévenin e Norton, assinale a alternativa correta:
A A aplicação do teorema de Norton resulta em uma fonte de corrente em série com uma resistência.
B A aplicação do teorema de Thévenin resulta em uma fonte de tensão em paralelo com uma resistência.
C O teorema de Norton somente pode ser aplicado a circuitos indutivos.
D O teorema de Thévenin somente pode ser aplicado a circuitos capacitivos.
E Para um mesmo circuito no qual esses teoremas sejam válidos, a resistência equivalente calculada pelos teoremas de Thévenin e Norton é a mesma.

Considere o seguinte circuito com transistor em configuração emissor comum:
A circuit diagram of a transistor in common-emitter configuration with resistors (Rb, Rc) and voltage sources (Vbb, Vcc).
A equação das malhas de entrada e saída desse circuito são, respectivamente:
A RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC - VBB
B RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC + VBB
C RB·IB = VBB e RC·IC = VCC
D RB·IB + VBE = VBB e RC·IC + VCE = VCC
E RB·IB = VBB + VBE e RC·IC = VCC + VCE

No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B (considerando A em relação a B), podem ser descritos pelos parâmetros:
A circuit diagram with resistors (R1, R2, R3, R4, R5, R6) and a voltage source (VS) showing the points A and B.
A VTH=40 V, RTH=RN=100 Ω, IN=0,4 A.
B VTH=60 V, RTH=RN=100 Ω, IN=0,6 A.
C VTH=120 V, RTH=RN=100 Ω, IN=1,2 A.
D VTH=120 V, RTH=RN=240 Ω, IN=0,5 A.
E VTH=120 V, RTH=RN=240 Ω, IN=1 A.

O circuito da figura a seguir é formado por uma bateria ideal de tensão contínua com força eletromotriz ε=12 V e cinco resistores cerâmicos semelhantes: R1=R2=R3=R4=R5=100 Ω. Um amperímetro ideal é colocado na saída da fonte de tensão para medir a corrente elétrica fornecida ao circuito. A leitura do amperímetro indicou um valor de corrente elétrica igual a:
A circuit diagram with a voltage source (ε) and five resistors (R1, R2, R3, R4, R5) arranged in a network, with an ammeter placed at the output of the voltage source.
A 5 mA
B 10 mA
C 20 mA
D 45 mA
E 90 mA

Dado o circuito a seguir, defina a equação que descreve a relação entre tensão nodal V1, fontes de tensão de 8 e 5 V e as resistências:


The image shows an electrical circuit with two voltage sources of 8V and 5V, resistors of 2Ω, 3Ω, and 4Ω, and current sources labeled I1 and I2. The circuit includes a node labeled V1, with resistors connected in series and parallel configurations.
A) -\( rac{V_{1}-8}{2}- rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)
B) \( rac{V_{1}-8}{2}- rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)
C) \( rac{V_{1}+8}{2}+ rac{V_{1}}{3}- rac{V_{1}-5}{4}=0\)
D) \( rac{-V 1-8}{2}+ rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)
E) \( rac{V 1-8}{2}+ rac{V_{1}}{3}+ rac{V_{1}-5}{4}=0\)

Conteúdos escolhidos para você

Exercício_Teoremas Thevenin
11 pág.

Exercício_Teoremas Thevenin

ESTÁCIO

Eletricidade Aplicada
166 pág.

Eletricidade Aplicada

ESTÁCIO

Eletrônica Analógica
91 pág.

Eletrônica Analógica

ESTÁCIO

03 Teoremas de Thévenin e Norton - exercicios
6 pág.

03 Teoremas de Thévenin e Norton - exercicios

ESTÁCIO EAD

CIRCUITOS ELETRICOS 1 - A4
9 pág.

CIRCUITOS ELETRICOS 1 - A4

UAM

Perguntas dessa disciplina

Questão 8 Código da questão: 2347 Considere O circuito RLC abaixo. O circuito é excitado por uma fonte alternada no tempo. 100 0 0,5 H AM 4 cox(500...

O método de Thévenin é uma técnica valiosa na análise de circuitos elétricos, permitindo simplificar circuitos complexos para análise mais eficient...

2) O teorema de Thévenin e Norton são ferramentas de análise poderosa na simplificação de circuitos complexos, permitindo que sejam representados d...

Leia o excerto de texto abaixo: Existem 2 tipos de elementos encontrados nos circuitos elétricos: elementos passivos e elementos ativos. Um ele...

UNIMAR

O primeiro aparelho a utilizar um circuito elétrico foi o telégrafo, desenvolvido no início do século XIX. Ele permitia a transmissão de mensagens ...

UNIVESP

Prévia do material em texto

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

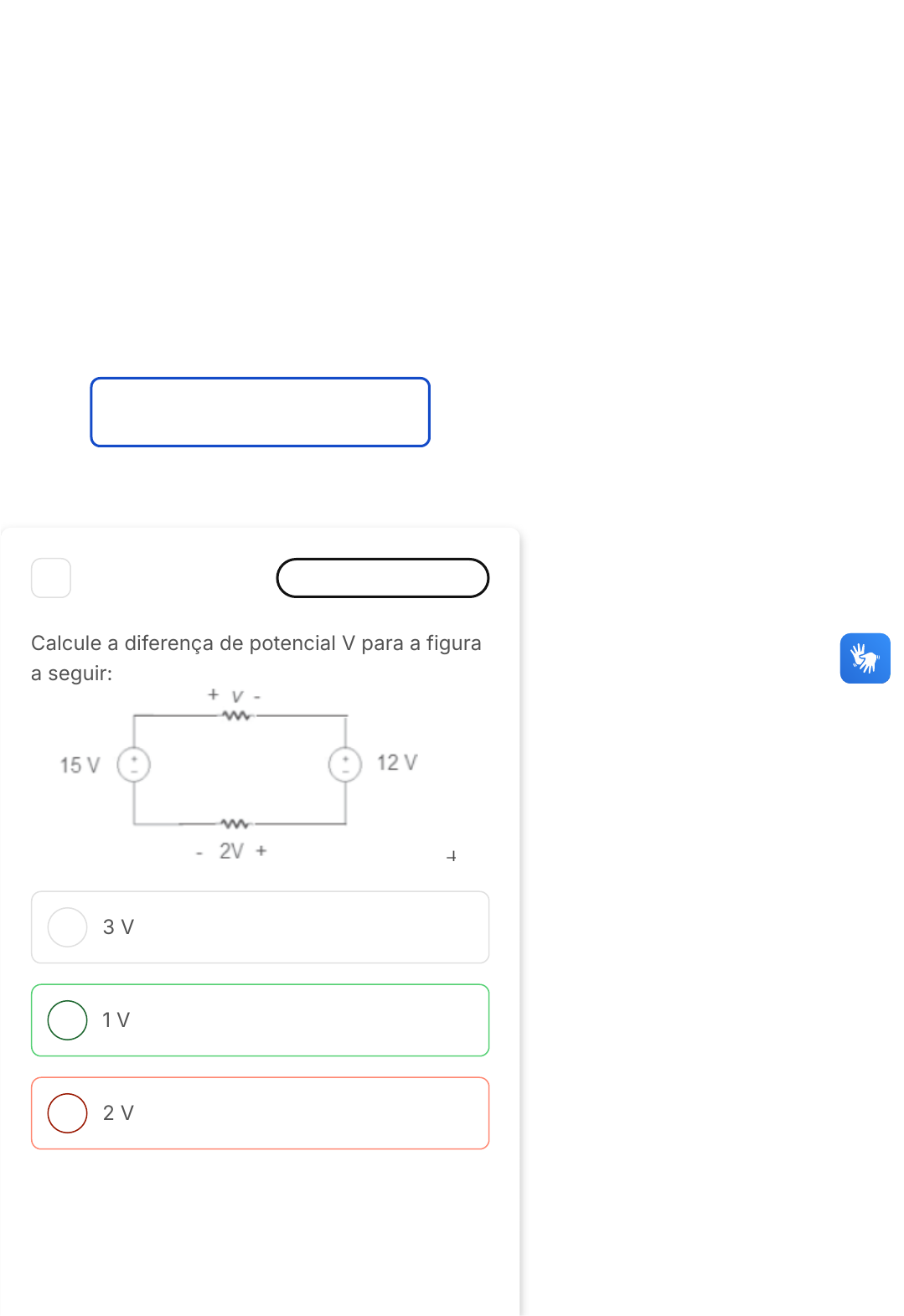

Calcule a diferença de potencial V para a figura
a seguir:
3 V
1 V
2 V
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 1/12
D
E
A
B
-1 V
-3 V
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: 1 V
2 Marcar para revisão
As figuras 1 e 2 demonstram circuitos elétricos
contendo três lâmpadas de mesma potência e
baterias de mesma tensão associadas de
maneiras diferentes. Sobre os circuitos em
questão, marque a alternativa correta:
Se uma das lâmpadas do circuito da
figura 1 queimar, todas as lâmpadas
apagarão.
Se uma das lâmpadas do circuito da
figura 2 queimar, todas as lâmpadas
apagarão.
Questão 2 de 10
1 2 3 4 5
Lista de exercícios Técnicas D… Sair
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 2/12
C
D
E
Se uma das lâmpadas do circuito da
figura 1 queimar, as duas restantes
brilharão menos.
Se uma das lâmpadas do circuito da
figura 2 queimar, as duas restantes
brilharão menos.
Se uma das lâmpadas do circuito da
figura 1 queimar, as demais continuam
brilhando com metade da potência.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta correta é: Se uma das lâmpadas
do circuito da figura 2 queimar, todas as
lâmpadas apagarão.
3 Marcar para revisão
Considere que todos os componentes do
circuito sejam ideais e que E1 = 10 V, E2 = 2 V,
R1 = R2 = 4 kΩ, R 3 = R4 = 2 kΩ. Com relação a
esse circuito, julgue os itens seguintes.
Corretas (4)
Incorretas (6)
Em branco (0)
6 7 8 9 10
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 3/12
A
B
C
D
E
Utilizando o teorema de Norton, calcule a
corrente IN e a resistência equivalente RN vista
do ponto AB do circuito:
I = 1 mA e R = 2 kΩ.
I = 1 mA e R = 3 kΩ.
I = 1,2 mA e R = 2 kΩ.
I = 1,2 mA e R = 3 kΩ.
I = 1,2 mA e R = 4 kΩ.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: I = 1,2 mA e R = 4 kΩ.
4 Marcar para revisão
O teorema da superposição auxilia na resolução
matemática de circuitos elétricos que possuem
diversas fontes. Uma condição necessária para
que esse teorema possa ser aplicado é que o
circuito:
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 4/12
A
B
C
D
E
Não possua fontes dependentes.
Opere com frequência superior a 50
Hz.
Possua apenas fontes de corrente.
Possua pelo menos um elemento
capacitivo.
Seja linear.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O teorema da superposição é uma
ferramenta útil para a análise de circuitos
elétricos complexos, pois permite que cada
fonte de energia seja considerada
individualmente, simplificando o processo
de resolução. No entanto, para que esse
teorema possa ser aplicado, é necessário
que o circuito seja linear. Um circuito é
considerado linear quando a relação entre
a tensão e a corrente em qualquer
elemento do circuito é uma função linear.
Portanto, a alternativa correta é "Seja
linear".
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 5/12
A
B
C
D
E
5 Marcar para revisão
Com relação aos teoremas de Thévenin e
Norton, assinale a alternativa correta:
A aplicação do teorema de Norton
resulta em uma fonte de corrente em
série com uma resistência.
A aplicação do teorema de Thévenin
resulta em uma fonte de tensão em
paralelo com uma resistência.
O teorema de Norton somente pode
ser aplicado a circuitos indutivos.
O teorema de Thévenin somente pode
ser aplicado a circuitos capacitivos.
Para um mesmo circuito no qual esses
teoremas sejam válidos, a resistência
equivalente calculada pelos teoremas
de Thévenin e Norton é a mesma.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra E. Os
teoremas de Thévenin e Norton são
métodos utilizados para simplificar
circuitos complexos, transformando-os em
circuitos mais simples. Ambos os teoremas
são aplicáveis a qualquer tipo de circuito,
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 6/12
A
B
C
seja ele resistivo, indutivo ou capacitivo. A
resistência equivalente calculada por
ambos os teoremas é a mesma para um
mesmo circuito, pois ambos os teoremas
buscam encontrar a resistência que o
circuito apresenta a uma carga conectada
a ele. Portanto, para um mesmo circuito no
qual esses teoremas sejam válidos, a
resistência equivalente calculada pelos
teoremas de Thévenin e Norton é a mesma.
6 Marcar para revisão
Considere o seguinte circuito com transistor em
configuração emissor comum:
A equação das malhas de entrada e saída
desse circuito são, respectivamente:
RB·IB - VBE = VBB - VCC e RC·IC +
VCE = VCC - VBB
RB·IB - VBE = VBB - VCC e RC·IC +
VCE = VCC + VBB
RB·IB = VBB e RC·IC = VCC
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 7/12
D
E
RB·IB + VBE = VBB e RC·IC + VCE =
VCC
RB·IB = VBB + VBE e RC·IC = VCC +
VCE
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta correta é: RB·IB + VBE = VBB e
RC·IC + VCE = VCC
7 Marcar para revisão
No circuito a seguir, os circuitos equivalentes
de Thévenin e de Norton, do ponto de vista dos
terminais A e B (considerando A em relação a
B), podem ser descritos pelos parâmetros:
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 8/12
A
B
C
D
E
VTH = 40 V, RTH = RN = 100Ω, IN =
0,4 A.
VTH = 60 V, RTH = RN = 100Ω, IN =
0,6 A.
VTH = 120 V, RTH = RN = 100Ω, IN =
1,2 A.
VTH = 120 V, RTH = RN = 240Ω, IN =
0,5 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 1
A.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: VTH = 40 V, RTH =
RN = 100Ω, IN = 0,4 A.
8 Marcar para revisão
O circuito da figura a seguir é formado por uma
bateria ideal de tensão contínua com força
eletromotriz e cinco resistores
cerâmicos semelhantes:
. Um
amperímetro ideal é colocado na salda da fonte
de tensão para medir a corrente elétrica
fornecida ao circuito. A leitura do amperímetro
indicou um valor de corrente elétrica igual a:
ε = 12V
Ri = R2 = R3 = R4 = R5 = 100Ω
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 9/12
A
B
C
D
E
5 mA
10 mA
20 mA
45 mA
90 mA
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: 45 mA
9 Marcar para revisão
Considerando que, no circuito precedente,
todos os elementos sejam ideais e C seja o nó
de referência, com tensãoigual a zero, qual a
tensão de Thévenin?
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 10/12
A
B
C
D
E
−Va
Va
−Vb
−Vc
−Va + Vb
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A tensão de Thévenin é a tensão entre os
terminais de um circuito linear de dois
terminais, quando desconectado de uma
carga. Neste caso, considerando que todos
os elementos são ideais e que C é o nó de
referência com tensão igual a zero, a
tensão de Thévenin é igual a . Portanto,
a alternativa correta é a letra B: .
Va
Va
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 11/12
A
B
C
D
E
10 Marcar para revisão
Dado o circuito a seguir, defina a equação que
descreve a relação entre tensão nodal V1,
fontes de tensão de 8 e 5 V e as resistências:
− − + = 0
V1−8
2
V1
3
V1−5
4
− + = 0
V1−8
2
V1
3
V1−5
4
+ − = 0
V1+8
2
V1
3
V1−5
4
+ + = 0
−V 1−8
2
V1
3
V1−5
4
+ + = 0
V 1−8
2
V1
3
V1−5
4
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é:
+ + = 0
V 1−8
2
V1
3
V1−5
4
28/05/2025, 20:50 estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6826084eb3abd48872704374/gabarito/ 12/12

Mais conteúdos dessa disciplina
