QUESTÃO 3
Especificação do Relé de Proteção para o Diagrama Unifilar
Para a proteção do transformador TF-1 (75 MVA, 230 kV/34,5 kV) do diagrama unifilar, é necessário um relé
multifuncional que ofereça proteção contra diversas falhas, garantindo a integridade do sistema elétrico.
1. Proteções Recomendadas
A seleção do relé deve incluir as seguintes funções de proteção ANSI:
87T – Proteção diferencial de transformador: Detecta faltas internas no transformador comparando correntes de
entrada e saída.
50/51 – Sobrecorrente instantânea e temporizada: Atua em curtos-circuitos e sobrecargas.
50N/51N – Sobrecorrente de neutro: Detecta falhas fase-terra no lado secundário.
46 – Desequilíbrio de corrente: Protege contra corrente desbalanceada.
49 – Proteção térmica: Monitora a temperatura do transformador para evitar sobreaquecimento.
27 – Subtensão e 59 – Sobretensão: Detectam condições anormais de tensão.
81O/U – Sobrefrequência/Subfrequência: Protege contra variações de frequência.
24 – Sobrecorrente de excitação: Detecta falhas nos enrolamentos.
2. Modelo e Fabricante

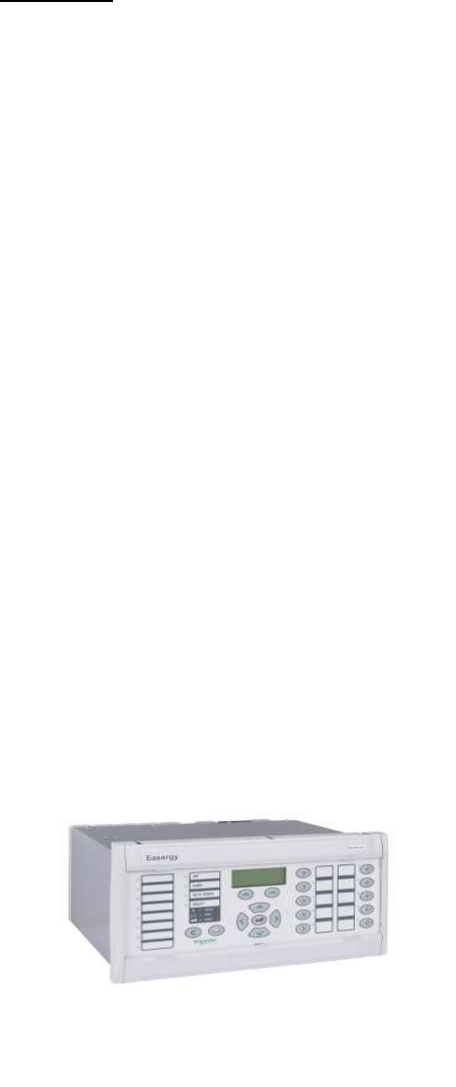

Um relé adequado para esta aplicação é o Schneider Electric
P546 (da linha MiCOM). Esse relé oferece proteção
diferencial de transformador (87T) e outras funções
essenciais para a segurança do sistema.
3. Justificativa da Escolha
Compatível com sistemas de média e alta tensão.
Suporte para várias funções de proteção em um único
dispositivo.
Alta confiabilidade e integração com sistemas SCADA via
protocolos de comunicação modernos (IEC 61850,
Modbus, DNP3).
Capacidade de ajustes flexíveis para diferentes configurações de transformadores.
Esse relé atenderá às exigências de proteção para o transformador do diagrama, garantindo confiabilidade, segurança
e operação eficiente do sistema.
