Mapa Mental - Proteção Elétrica

Prévia do material em texto

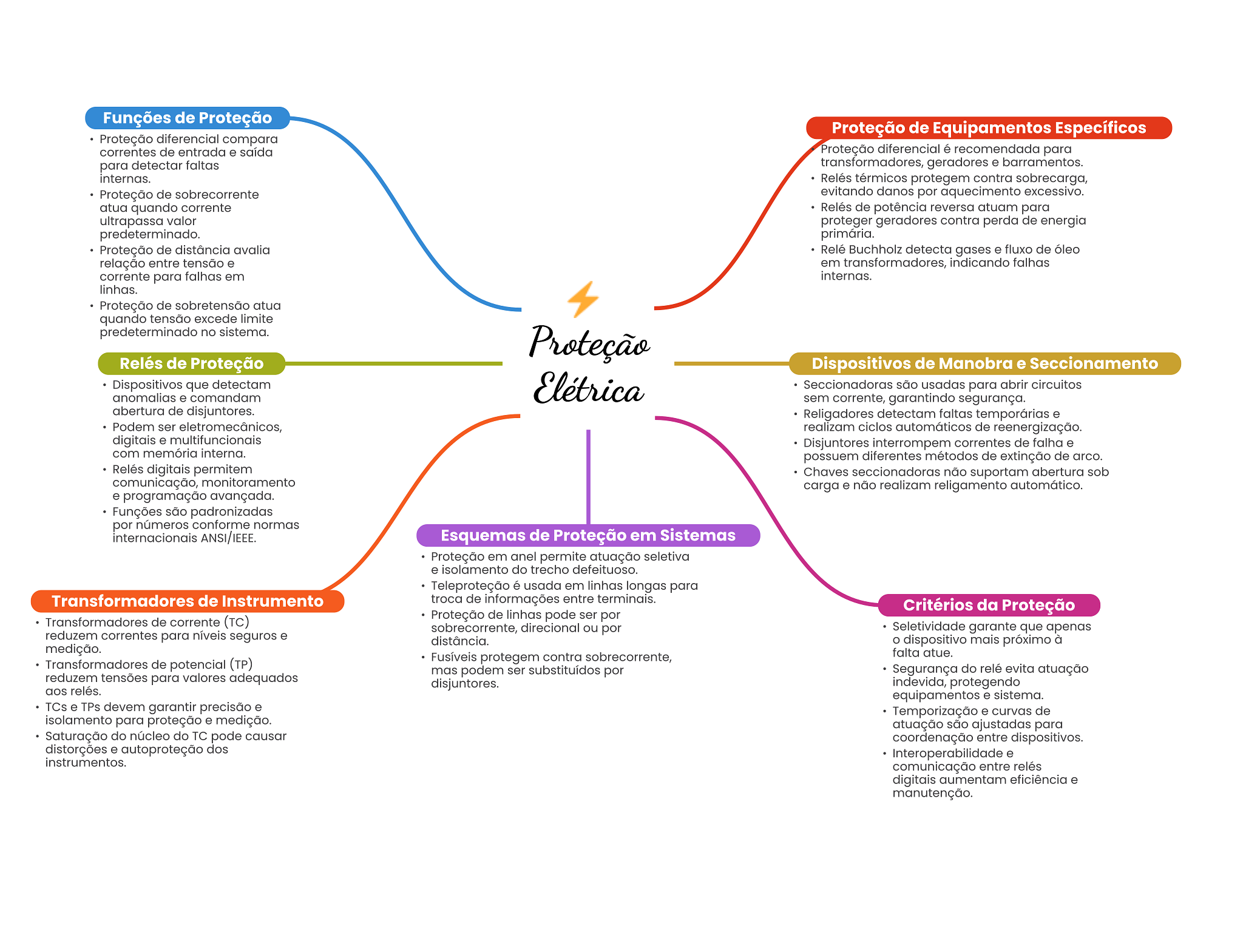

Funções de Proteção Proteção de Equipamentos Específicos Proteção diferencial compara correntes de entrada e saída Proteção diferencial é recomendada para para detectar faltas transformadores, geradores e barramentos. internas. Relés térmicos protegem contra sobrecarga, Proteção de sobrecorrente evitando danos por aquecimento excessivo. atua quando corrente Relés de potência reversa atuam para ultrapassa valor proteger geradores contra perda de energia predeterminado. primária. Proteção de distância avalia Relé Buchholz detecta gases e fluxo de óleo relação entre tensão e em transformadores, indicando falhas corrente para falhas em internas. linhas. Proteção de sobretensão atua quando tensão excede limite predeterminado no sistema. Proteção Relés de Proteção Dispositivos de Manobra e Seccionamento Dispositivos que detectam anomalias e comandam Elétrica Seccionadoras são usadas para abrir circuitos sem corrente, garantindo segurança. abertura de disjuntores. Religadores detectam faltas temporárias e Podem ser eletromecânicos, realizam ciclos automáticos de reenergização. digitais e multifuncionais Disjuntores interrompem correntes de falha e com memória interna. possuem diferentes métodos de extinção de arco. Relés digitais permitem Chaves seccionadoras não suportam abertura sob comunicação, monitoramento carga e não realizam religamento automático. e programação avançada. Funções são padronizadas por números conforme normas internacionais ANSI/IEEE. Esquemas de Proteção em Sistemas Proteção em anel permite atuação seletiva e isolamento do trecho defeituoso. Teleproteção é usada em linhas longas para Transformadores de Instrumento troca de informações entre terminais. Critérios da Proteção Transformadores de corrente Proteção de linhas pode ser por sobrecorrente, direcional ou por Seletividade garante que apenas reduzem correntes para níveis seguros e distância. dispositivo mais próximo à medição. Fusíveis protegem contra sobrecorrente, falta atue. Transformadores de potencial (TP) mas podem ser substituídos por Segurança do relé evita atuação reduzem tensões para valores adequados disjuntores. indevida, protegendo aos relés. equipamentos e sistema. TCs e TPs devem garantir precisão e Temporização e curvas de isolamento para proteção e medição. atuação são ajustadas para Saturação do núcleo do TC pode causar coordenação entre dispositivos. distorções e autoproteção dos Interoperabilidade e instrumentos. comunicação entre relés digitais aumentam eficiência e manutenção.
