O processo de um projeto estrutural envolve a determinação de forças internas e externas e de deslocamentos de uma estrutura. Esta fase do processo é chamada de análise estrutural. Seu principal objetivo é dado as características geométricas e mecânicas de uma estrutura, as características físicas dos materiais que a compõem e as ações que sobre ela atuam, determinar os deslocamentos de todos os seus pontos, os esforços internos e as reações de apoio. Essa análise surgiu a partir da utilização de pórticos, que são um estilo de estrutura composta por uma ou mais colunas verticais que sustentam uma viga ou um arco horizontal. O elemento decorativo surgiu na Grécia antiga e é bastante utilizado nos projetos da arquitetura contemporânea.
Em nossa disciplina utilizamos os pórticos planos na análise estrutural, eles são estruturas reticuladas que podem ser discretizadas por elementos de viga com deformação axial. Assim, a simulação do comportamento de pórticos planos depende da teoria adoptada para modelar o comportamento dos elementos de viga.
Tendo como ideia a formação de pórticos, considere o texto a seguir e resolva a questão informada.

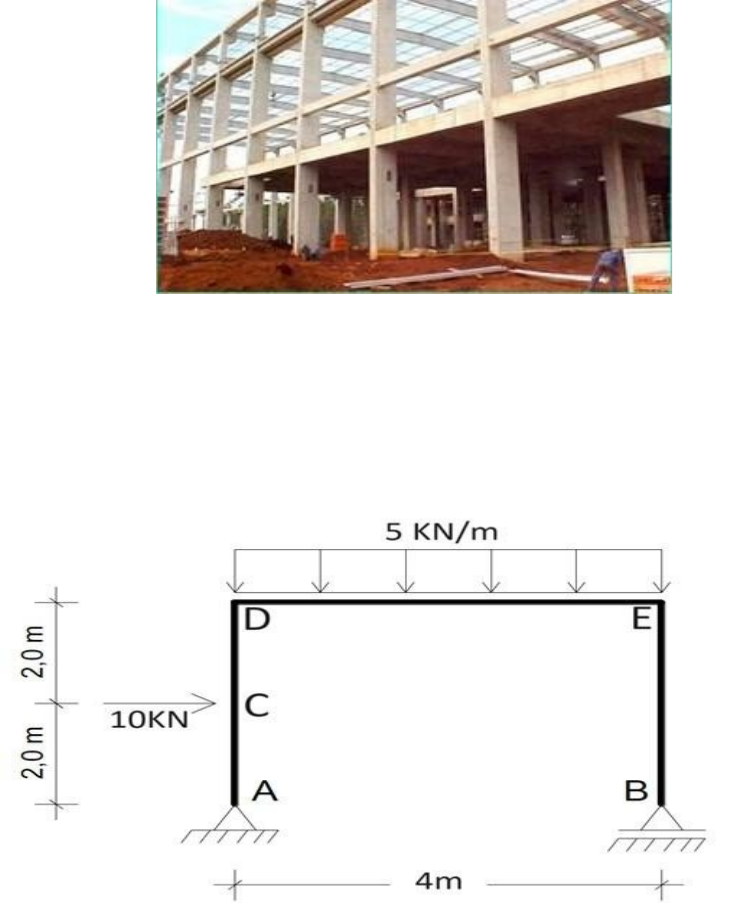

Numa das praias mais lindas do litoral de Pernambuco, foi concebido um empreendimento comercial de altíssimo padrão, construído de frente para o mar, o resort Jardins do Mar. Com uma estrutura em concreto armado, aporticada e com 3 pavimentos. Um dos pórticos dessa estrutura está indicado abaixo.
Dimensione o pórtico plano, obtendo os esforços abaixo para que se possa ter critérios para análise da edificação posteriormente pelo engenheiro.
a) Reações de apoio
Somatório das forças horizontais:
∑Fx=0⇒HA=10 kN
· Somatório das forças verticais:
∑Fy​=0⇒VA​+VB​=5kN/m×4m=20kN
· Momento em A:
∑MA​=0⇒−VB​×4m+5kN/m×4m×2m=0
VB=10 kN
· Substituindo em ∑Fy=0:
VA=10 kN
b) Esforço normal em cada trecho, AC, CD, DE, EB e seu diagrama;
AC: NAC = 10 Kn
CD: NCD = 0 kN
DE: NDE = 0 kN
EB: NEB = 0 Kn
c) Esforço cortante em cada trecho, AC, CD, DE, EB e seu diagrama;
AC: VAC = 10 Kn
CD: VCD = 10 Kn
DE: VDE = −10 Kn
EB: VEB = 0 kN
d) O momento fletor atuante nos principais pontos A, B, C, D, E, o momento fletor máximo atuante e seu diagrama.
· A: 10 x 2 + 20.2 – 15x4 =>20+40-60 => 60-60 => MA = 0 kNm
· B: 5 x 4 + 10 x 4 - 1.2 – 20.2 => 20 +40 – 20 – 20 => MB=0 kNm
· C: MC=0 kNm
· D: MD=0 kNm
· E: ME=0 kNm
Para que possamos garantir a estabilidade e segurança de edificações é de suma importância o dimensionar os pórticos. Principalmente é aplicado em construções de alta complexidade.
No estudo em questão fizemos uma análise em um pórtico que foi submetido a cargas pontuais e distribuídas no qual foi possível identificar que as reações são equilibradas. E possuem forças verticais de 10 KN em cada ponto de apoio, assim compensando a força aplicada na horizontal quanto a carga distribuída. Podemos ver que o esforço normal é expressivo somente no trecho AC devido à força horizontal, enquanto os esforços cortantes são pertinentes nos trechos verticais, assim expressando a relevância no qual devemos considerar a distribuição das cargas e suas consequências na estrutura.
Após análise identificamos que todos os pontos principais no momento fletor é zero. Com isso podemos dizer que a estrutura está projetada para suportar cargas sem gerar momentos excessivos, o que é fundamental para evitar falhas estruturais ou deformações permanentes. Tal análise provê fundamento consistente para o profissional de estruturas verificar de forma detalhada ajustes imprescindíveis, visando assegura a integridade e durabilidade da edificação diante das condições ambientais.
Referências:
Análise das estruturas - Russell Charles Hibbeler (autor)
Estabilidade do equilíbrio das estruturas - Reyolando M. L. R. F. Brasil (autor)
Elementos de Fundações em Concreto, João Campos, 2015
