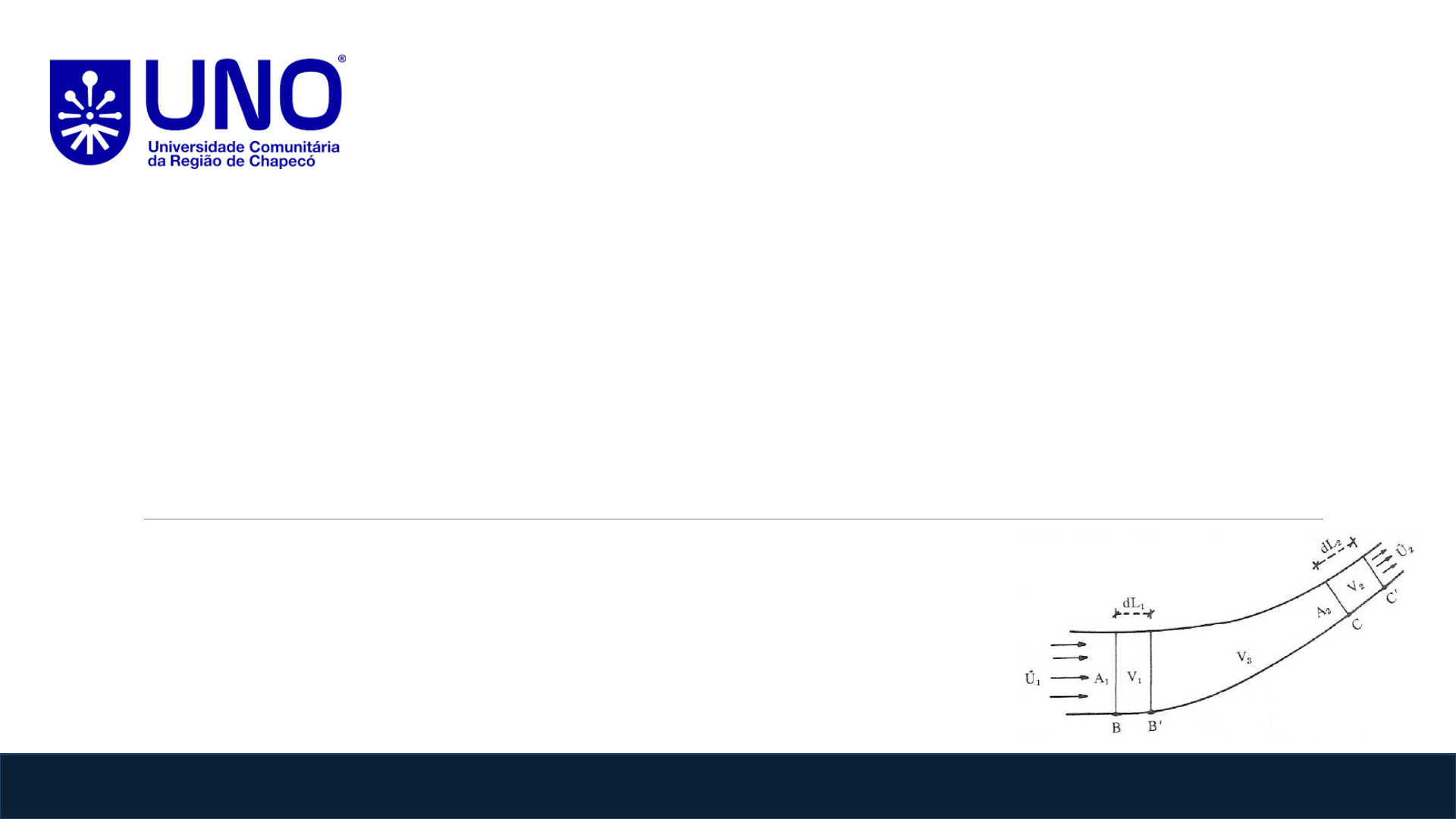

AULA 5: BALANÇO DE QUANTIDADE DE
MOVIMENTO
Universidade Comunitária da Região de Chapecó
Curso: Engenharia de Alimentos / Produção
Componente Curricular: Fenômenos de Transporte de Fluidos e Calor
Profª Liciani Inaê Putti
- Equação de conservação da quantidade de movimento
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
Em muitos problemas da engenharia, é necessário determinar as forças que agem em
estruturas sólidas, fixas ou em movimento, devidas a fluidos que se movem em contato
com elas.
A equação que permitirá essa análise chama-se equação da quantidade de movimento.
Essa equação nada mais é que a segunda Lei de Newton da dinâmica modificada
funcionalmente para o estudo da Mecânica dos Fluidos.
A força resultante aplicada a um corpo é
igual ao produto da massa do corpo pela
sua aceleração
A força resultante tem, em cada instante, a
direção e o sentido da aceleração.
Acelerar uma massa significa modificar sua velocidade em módulo e/ou direção, e
para que a velocidade de um fluido seja modificada em módulo ou direção, será
necessário aplicar uma força provocada por algum agente externo, em geral uma
superfície sólida em contato com o escoamento.
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
Dessa forma, a quantidade de movimento torna-se uma grandeza fundamental na
análise do comportamento dos fluidos em escoamento.
Quantidade de movimento, também chamada de momento linear é uma grandeza
vetorial, cuja definição é o produto da massa de um corpo pela velocidade.
𝑄𝑚 = 𝑚 × 𝑢𝑏
𝑄𝑚 = 𝜌 × 𝑉 × 𝑢𝑏
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
Em termos matemáticos, para um volume de controle contendo um fluido em
movimento, a quantidade de movimento é expressa como:
A velocidade é uma grandeza vetorial, ou seja, possui módulo, direção e
sentido.
Isso significa que qualquer alteração em qualquer um desses aspectos
caracteriza uma variação da quantidade de movimento.
Portanto, para que a velocidade de um fluido se altere em módulo, direção
ou sentido, é necessário que uma força externa atue sobre ele.
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
Nos balanços aplicados à Mecânica dos Fluidos, o que utilizamos não é apenas a
quantidade de movimento em si, mas sim a taxa de variação da quantidade de
movimento — ou seja, como essa quantidade muda ao longo do tempo dentro de um
sistema ou volume de controle.
A taxa de variação da quantidade de movimento pode ter duas contribuições principais:
1. Variação temporal dentro do volume de controle (quando o escoamento é não-estacionário);
2. Fluxo de quantidade de movimento através das superfícies de entrada e saída do volume de
controle (associado ao transporte convectivo).
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
0
Regime permanente
Fluxo de quantidade de movimento através das
superfícies de entrada e saída do volume de controle
(entra e o que sai)
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝑄𝑚𝑠𝑎𝑖 − 𝑄𝑚𝑒𝑛𝑡𝑟𝑎 + 𝑄𝑚𝑎𝑐ú𝑚𝑢𝑙𝑜
0
Regime permanente
A soma das forças atuando sobre um sistema é igual à taxa de
variação da quantidade de movimento no tempo no volume de
controle:
෍𝐹𝑜𝑟ç𝑎𝑠 =
𝑑𝑄𝑚
𝑑𝑡
=
𝑑( ሶ𝑚 × 𝑢𝑏)
𝑑𝑡
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
෍𝐹𝑜𝑟ç𝑎𝑠 =
𝑑𝑄𝑚
𝑑𝑡
=
𝑑( ሶ𝑚 × 𝑢𝑏)
𝑑𝑡
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝑆𝑎𝑖 − 𝐸𝑛𝑡𝑟𝑎 + 𝐴𝑐ú𝑚𝑢𝑙𝑜
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝑄𝑚𝑠𝑎𝑖 − 𝑄𝑚𝑒𝑛𝑡𝑟𝑎 + 𝑄𝑚𝑎𝑐ú𝑚𝑢𝑙𝑜
෍𝐹𝑜𝑟ç𝑎𝑠 = ሶ𝑚2 × 𝑢𝑏2 − ሶ𝑚1 × 𝑢𝑏1
Balanço de quantidade de movimento em um volume de controle fixo:
ሶሶ𝒎 = 𝒗𝒂𝒛ã𝒐 𝒎á𝒔𝒔𝒊𝒄𝒂 = 𝒘
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝑤2 × 𝑢𝑏2 − 𝑤1 × 𝑢𝑏1
1
2
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝜌2 × 𝑄2 × 𝑢𝑏2 − 𝜌1 × 𝑄1 × 𝑢𝑏1
Regime permanente
Por definição:
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
ሶሶ𝒎 = 𝒗𝒂𝒛ã𝒐 𝒎á𝒔𝒔𝒊𝒄𝒂 = 𝒘
1
2
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝜌 × 𝑄2 × 𝑢𝑏2 − 𝜌 × 𝑄1 × 𝑢𝑏1
Pelo balanço de massa em regime permanente:
𝑄2= 𝑄1= 𝑄
𝑤2= 𝑤1= 𝑤
E propriedades físicas constantes: 𝜌1= 𝜌2 = 𝜌
Logo:
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝜌 × 𝑄 𝑢𝑏2 − 𝑢𝑏1
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝜌 × 𝑄 𝑢𝑏2 − 𝑢𝑏1
෍𝐹𝑜𝑟ç𝑎𝑠 = 𝑤 𝑢𝑏2 − 𝑢𝑏1
Equação da Conservação da Quantidade de Movimento
para os fluidos ideais, em escoamento permanente.
9
Hipóteses:
➢Efeitos viscosos internos desprezados → 𝑭𝒅𝒙 =0
Sem efeitos viscosos significa que não há atrito entre o fluido e as paredes do
volume de controle — ou seja, é um escoamento ideal.
➢Escoamento permanente
Não há variação com o tempo (entra = sai)
➢Escoamento incompressível
As propriedades físicas são constantes (ρ)
10
Para variações de quantidade de movimento na direção x, podemos escrever:
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
෍𝐹𝑥 = 𝑤 𝑢𝑏2𝑥 − 𝑢𝑏1𝑥
onde, 𝐹𝑥 representa a força necessária para manter o volume de controle fixo no
espaço, sendo definido como:
• 𝑭𝒈𝒙 : força da gravidade (provocada pelo peso)
• 𝑭𝒑𝒙 : força de pressão
• 𝑭𝒅𝒙 : força de cisalhamento (atrito)
• 𝑹𝒙 : força resultante externa
Forças que atuam no volume de controle (direção x):
෍𝐹𝑥 = 𝑭𝒈𝒙 + 𝑭𝒑𝒙 + 𝑭𝒅𝒙 + 𝑹𝒙
11
Para variações de quantidade de movimento na direção y, podemos escrever:
BALANÇO GLOBAL DE QUANTIDADE DE MOVIMENTO
EQUAÇÃO DE CONSERVAÇÃO DA QUANTIDADE DE MOVIMENTO
෍𝐹𝑦 = 𝑤 𝑢𝑏2𝑦 − 𝑢𝑏1𝑦
onde, 𝐹𝑦 representa a força necessária para manter o volume de controle fixo no
espaço, sendo definido como:
• 𝑭𝒈𝒚 : força da gravidade (provocada pelo peso)
• 𝑭𝒑𝒚 : força de pressão
• 𝑭𝒅𝒚 : força de cisalhamento (atrito)
• 𝑹𝒚 : força resultante externa
Forças que atuam no volume de controle (direção y):
෍𝐹𝑦 = 𝑭𝒈𝒚 + 𝑭𝒑𝒚 + 𝑭𝒅𝒚 + 𝑹𝒚
12
Quando o escoamento do fluido está inclinado, as forças contribuem em
diferentes direções, sendo necessário determinar suas componentes em x e y:
Exemplo: A velocidade total (𝒖𝒃) pode ser decomposta em duas componentes:
• Componente horizontal (x):
𝒖𝒃𝒙 = 𝒖𝒃 ⋅cos(θ)
• Componente vertical (y):
𝒖𝒃𝒚 = 𝒖𝒃 ⋅sin(θ)
𝒖𝒃𝒚
𝒖𝒃
Em escoamentos inclinados, é essencial considerar apenas a componente na direção da
força analisada (x ou y) ao aplicar o balanço de quantidade de movimento.
𝒖𝒃𝒙
13
A pressão atmosférica está
atuando em ambas as
seções, então ela se anula!
Fp1: força de pressão na entrada→ a favor do escoamento → positiva
FP2: força de pressão na saída → contra o escoamento → negativa
EXEMPLO: ESCOAMENTO DE ÁGUA EM UMA TUBULAÇÃO COM JOELHO:
“A pressão age sempre para dentro do volume de controle.
Para sabermos o sinal, observamos se ela está ajudando ou resistindo ao escoamento.”
14
Os esforços atuantes, são os seguintes, em módulo:
a) esforço da pressão unitária P1 na área A1:
Fp1 = P1 x A1
b) esforço da pressão unitária P2 na área A2:
Fp2 = P2 x A2
c) peso W do fluido entre as seções A1 e A2.
d) Componente horizontal Rx da reação ao
deslocamento do fluido na curva da tubulação.
e) Componente horizontal Ry da reação ao
deslocamento do fluido na curva da tubulação.
Rx
Ry
15
Rx
Ry
෍ Ԧ𝐹 = 𝑭𝒈 + 𝑭𝒑 + 𝑹𝒙 + 𝑹𝒚
𝐰cos𝜽 + 𝑨𝟏𝑷𝟏 cos 𝜽 − 𝑨𝟐𝑷𝟐 cos 𝜽 + 𝑹𝒙 cos 𝜽 + 𝑹𝒚 cos 𝜽 = 𝑤 𝑢𝑏2 cos 𝜽 − 𝑢𝑏1 cos 𝜽
𝑭𝒈 = 𝑾 = força gravitacional provocada
pelo peso do fluido (W) entre as seções 1 e 2
expressão que representa a componente HORIZONTAL:
A força exercida pelo fluido sobre as paredes pode ser representada por suas componentes:
෍ Ԧ𝐹 = 𝑾+ 𝑭𝒑𝟏 − 𝑭𝒑𝟐 + 𝑹𝒙 + 𝑹𝒚
𝐰sen𝜽 + 𝑨𝟏𝑷𝟏 sen𝜽 − 𝑨𝟐𝑷𝟐 sen𝜽 + 𝑹𝒙 sen𝜽 + 𝑹𝒚 sen𝜽 = 𝑤 𝑢𝑏2 sen𝜽 − 𝑢𝑏1 sen𝜽
expressão que representa a componente VERTICAL:
෍ Ԧ𝐹 = 𝑾+ 𝑭𝒑𝟏 − 𝑭𝒑𝟐 + 𝑹𝒙 + 𝑹𝒚 = 𝒘 𝒖𝒃𝟐 − 𝒖𝒃𝟏16
𝑅 = 𝑅𝑥
2 + 𝑅𝑦
2
A força resultante final pode ser encontrada a partir das forças resultantes em x e y pela
aplicação do teorema de Pitágoras:
𝐰cos 𝜽 + 𝑨𝟏𝑷𝟏 cos 𝜽 − 𝑨𝟐𝑷𝟐 cos 𝜽 + 𝑹𝒙 cos(𝟏𝟖𝟎° 𝒐𝒖 𝟎°) + 𝑹𝒚 cos(𝟗𝟎° 𝒐𝒖 𝟐𝟕𝟎°) = 𝑤 𝑢𝑏2 cos 𝜽 − 𝑢𝑏1 cos 𝜽
expressão que representa a componente HORIZONTAL:
𝐰sen𝜽 + 𝑨𝟏𝑷𝟏 sen𝜽 − 𝑨𝟐𝑷𝟐 sen𝜽 + 𝑹𝒙 sen(𝟏𝟖𝟎° 𝒐𝒖 𝟎°) + 𝑹𝒚 sen(𝟗𝟎° 𝒐𝒖 𝟐𝟕𝟎°) = 𝑤 𝑢𝑏2 sen𝜽 − 𝑢𝑏1 sen𝜽
expressão que representa a componente VERTICAL:
0
𝐰cos𝜽 + 𝑨𝟏𝑷𝟏 cos𝜽 − 𝑨𝟐𝑷𝟐 cos𝜽 ± 𝑹𝒙 = 𝑤 𝑢𝑏2 cos𝜽 − 𝑢𝑏1 cos𝜽
0
𝐰sen𝜽 + 𝑨𝟏𝑷𝟏 sen𝜽 − 𝑨𝟐𝑷𝟐 sen𝜽 ± 𝑹𝒚 = 𝑤 𝑢𝑏2 sen𝜽 − 𝑢𝑏1 sen𝜽
17
1 – Água (ρ=1000kg/m³) saiu de um bocal estacionário e atinge uma chapa perpendicular ao
fluxo. A velocidade da água ao sair do bocal é de 15m/s. A área do bocal é de 0,01m².
Determinar a força horizontal sobre o suporte.
EXEMPLOS:
18
2 - Determine a força total exercida sobre a superfície mostrada na figura. A velocidade do
jato de água é igual a 15m/s. Considere que a lamina de fluido mantém a mesma espessura
em toda sua trajetória.
3 - Determinar a velocidade do jato de água que sai de um bico de 50mm de diâmetro o
qual permite o equilíbrio da plataforma com peso de 700N.
19
4 - Uma tubulação horizontal de 200mm de diâmetro faz uma curva de 180°. Na tubulação
escoa um derivado de petróleo líquido com massa especifica igual a 900 kg/m³ com vazão
de 150 m³/h. Determine a força exercida pelo fluido na curva se a pressão relativa no ponto
(1) é de 100 kPa e pressão no ponto (2) é igual a 80 kPa.
Considere que o fluido entra em (1).
5 - Água escoa na plataforma abaixo com uma vazão igual a 0,05m³/s e uma velocidade
igual a 8m/s. Considere que o ângulo θ mostrado na figura é igual a 60°. Determine a
resultante das forças e o ângulo em que atua.
