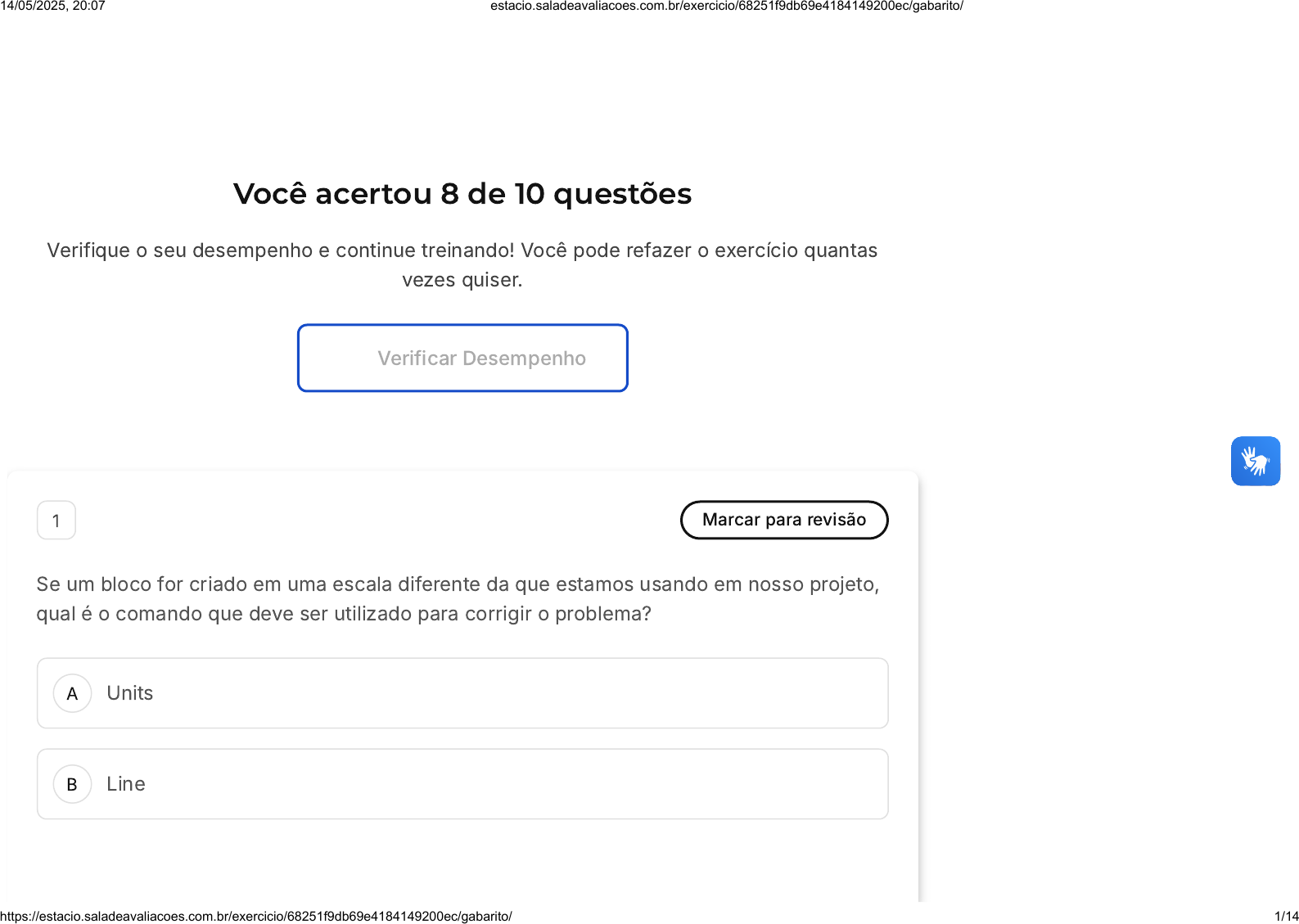

Você acertou 8 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
Se um bloco for criado em uma escala diferente da que estamos usando em nosso projeto,
qual é o comando que deve ser utilizado para corrigir o problema?
Units
Line
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 1/14
C
D
E
Scale
Circle
Trim
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O comando "Scale" é utilizado quando precisamos ajustar a escala de um bloco que
foi criado em uma escala diferente da que estamos utilizando em nosso projeto. Esse
comando permite que o bloco seja redimensionado para se adequar à escala do
projeto, corrigindo assim o problema.
2 Marcar para revisão
Em relação ao comando Fillet, assinale a alternativa correta:
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 2/14
A
B
C
D
E
Pode criar uma quina de 90° entre duas linhas perpendiculares, caso esteja
programado, no default, raio zero.
Serve para criar linhas paralelas a uma distância preestabelecida.
Só funciona para criar arcos ou quinas em linhas dentro de blocos.
Funciona apenas em linhas que estão no layer de alvenaria.
Só funciona para cortar linhas que se cruzam.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O comando Fillet, quando programado com raio zero, tem a capacidade de criar uma
quina de 90° entre duas linhas perpendiculares. Isso significa que ele pode gerar um
canto afiado ou uma transição suave entre duas linhas que se cruzam, dependendo do
raio que foi definido. Nesse caso, a alternativa correta é a opção A: "Pode criar uma
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 3/14
A
B
C
D
E
quina de 90° entre duas linhas perpendiculares, caso esteja programado, no default,
raio zero".
3 Marcar para revisão
Em relação ao AutoCAD, assinale a alternativa incorreta:
Para fazer o projeto de uma planta baixa, os comandos Line, Offset e Trim são os
mais usados.
Tentar desenhar os cômodos de forma isolada, um a um, é mais demorado e pode
gerar mais imprecisões.
O ideal na hora de inserir um bloco é já deixar o layer correspondente acionado
para, depois, não precisar corrigir os elementos em layers errados.
É muito mais prático desenhar todas as esquadrias que inserir seus respectivos
blocos.
É importante colocar um texto com o nome dos ambientes para humanizar a
planta.
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 4/14
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa D está incorreta. No AutoCAD, inserir blocos de esquadrias é mais prático
do que desenhá-las uma a uma. Blocos são conjuntos de objetos que se comportam
como uma única entidade e são usados para criar objetos repetitivos, como
esquadrias. Ao inserir um bloco, você está essencialmente inserindo uma cópia do
bloco definido, o que economiza tempo e esforço, além de garantir a precisão e a
consistência do desenho.
4 Marcar para revisão
Analise os símbolos apresentados a seguir:
De acordo com a NBR 6492, esses símbolos representam, respectivamente:
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 5/14
A
B
C
D
E
Indicação geográfica, cota de nível para projeções em corte, cota de nível para
projeções em planta e seta indicativa da inclinação do telhado.
Indicação geográfica, cota de nível para projeções em planta, cota de nível para
projeções em corte e seta indicativa da inclinação do telhado.
Seta indicativa da inclinação do telhado, cota de nível para projeções em corte,
cota de nível para projeções em planta e indicação geográfica.
Indicativo do Azimute, cota de nível para projeções em planta, cota de nível para
projeções em corte e seta indicativa da inclinação do telhado.
Indicação geográfica, cota de nível para projeções em corte, cota de nível para
projeções em planta e seta indicativa de curva de nível.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: Indicação geográfica, cota de nível para projeções em corte, cota
de nível para projeções em planta e seta indicativa da inclinação do telhado.
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 6/14
A
B
C
D
E
5 Marcar para revisão
A norma que contém alguns símbolos essenciais para representação gráfica arquitetônica
é:
NBR 8404
NBR 6023
NBR 8196
NBR 6492
NBR 10582
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A norma NBR 6492 é a que contém alguns símbolos essenciais para representação
gráfica arquitetônica. Esta norma estabelece as diretrizes e critérios para a
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 7/14
A
B
C
D
E
representação gráfica de projetos de arquitetura, facilitando a leitura e interpretação
de projetos arquitetônicos.
6 Marcar para revisão
Em relação à criação e à inserção de blocos, assinale a alternativa correta:
Após inserir um bloco, é possível editá-lo, mudando seu formato, layer e outros
atributos.
A única forma de inserir um bloco é pelo comando Insert Block.
Os blocos são elementos que não podem ser explodidos pelo comando Explode.
Os blocos, ao serem inseridos, sempre se mantêm fixos na Layer Blocos.
Os blocos devem ser feitos na escala do desenho corrente. Caso contrário, a
escala de outros desenhos não poderá ser ajustada.
Resposta incorreta
Questão 8 de 10
1 2 3 4 5
Lista de exercícios Processos De Produtividade Para Desenhos 2d Sair
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 8/14
A
B
C
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Após a inserção de um bloco, é possível realizar edições nele, como alterar seu
formato, layer e outros atributos. Isso proporciona flexibilidade e adaptabilidade ao
trabalho, permitindo que o bloco seja ajustado conforme as necessidades do projeto.
As demais alternativas apresentam informações incorretas ou limitadas sobre a
criação e inserção de blocos.
7 Marcar para revisão
Em relação ao AutoCAD, assinale a alternativa incorreta:
Uma forma prática de selecionar um ou mais elementos de uma só vez é utilizar a
Select Window.
O Select Crossing seleciona todos os elementos que estiverem dentro da caixa de
seleção e os que forem tocados por sua borda.
Os objetos como blocos só podem ser selecionados pelo Select Crossing.
Corretas (8)
Incorretas (2)
Em branco (0)
6 7 8 9 10
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 9/14
D
E
Para usar a seleção em laço, basta clicar na tela, mantendo o botão esquerdodo
mouse pressionado, e abrir a seleção.
Na Select Window, somente objetos inteiramente dentro da caixa de seleção
serão selecionados.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa C está incorreta. No AutoCAD, os objetos como blocos não são
selecionados apenas pelo Select Crossing. Existem várias maneiras de selecionar
objetos no AutoCAD, incluindo a Select Window, a seleção em laço e a seleção
individual. Portanto, a afirmação de que os blocos só podem ser selecionados pelo
Select Crossing é falsa, o que torna a alternativa C a resposta incorreta para esta
questão.
8 Marcar para revisão
Com relação à criação e à inserção de blocos, assinale a alternativa incorreta:
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 10/14
A
B
C
D
E
Os blocos podem ser baixados de forma livre em sites de fabricantes e blogs de
AutoCAD.
Quando pegamos blocos de outras fontes, é interessante formatar suas layers e
suas cores para que, depois de sua inserção no desenho final, eles já estejam
formatados.
O comando para inserir os blocos é Insert Block.
O comando para fazer um bloco novo é Block.
Os comandos Ctrl+C e Ctrl+V não funcionam para copiar e colar blocos.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa E está incorreta. Na verdade, os comandos Ctrl+C e Ctrl+V podem ser
utilizados para copiar e colar blocos no AutoCAD. Esses comandos são atalhos
universais para as funções de copiar e colar, respectivamente, e são amplamente
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 11/14
A
B
C
D
E
utilizados em diversos programas, incluindo o AutoCAD. Portanto, é possível sim
copiar e colar blocos utilizando esses comandos.
9 Marcar para revisão
O comando que cria uma linha paralela a partir da sua primitiva, a uma distância imposta, é:
Trim
Move
Offset
Layer
Fillet
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 12/14
A
B
C
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O comando Offset é utilizado para criar uma linha paralela a partir de uma linha
primitiva, a uma distância especificada. Este comando é muito útil em desenhos
técnicos e projetos de engenharia, onde a precisão e a simetria são fundamentais.
Portanto, a alternativa correta é a "C", que menciona o comando Offset.
10 Marcar para revisão
O comando que corta linhas que se cruzam ao ser selecionado é:
Units
Line
Scale
14/05/2025, 20:07 estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251f9db69e4184149200ec/gabarito/ 13/14
D
E
Layers
Trim
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O comando "Trim" é utilizado para cortar linhas que se cruzam em softwares de
desenho assistido por computador (CAD). Quando duas ou mais linhas se cruzam, o
comando "Trim" pode ser selecionado para remover as partes das linhas que se
estendem além do ponto de interseção, resultando em linhas limpas e precisas.
Portanto, a alternativa correta é a "Trim".
