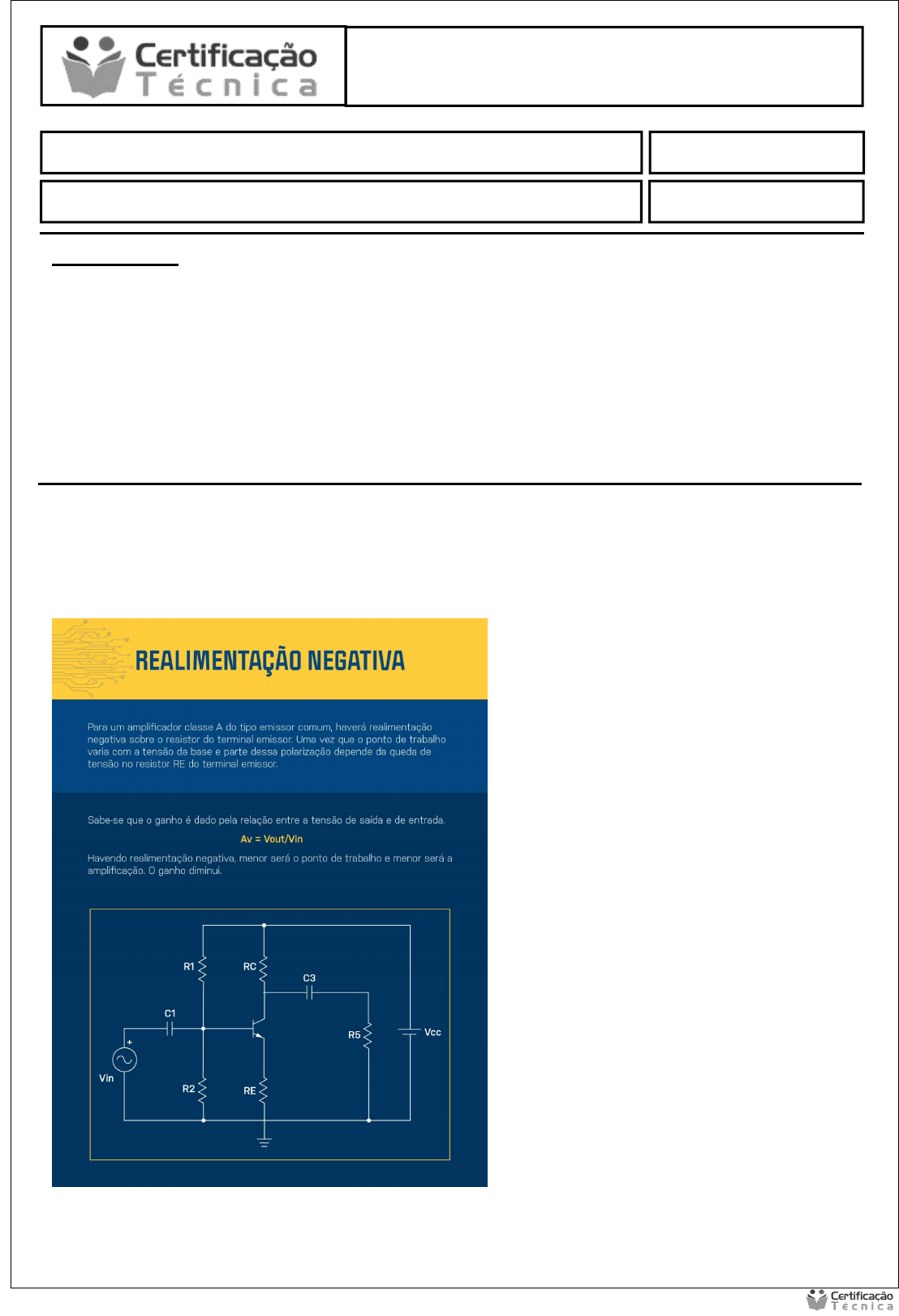

A realimentação negativa pode melhorar a estabilidade do amplificador para que este não sofra
agressivamente com as variações de ganho do transistor, seja pela troca do componente ou por
variações decorrentes de mudança na temperatura. Parte desse efeito já é contido pelo próprio
resistor de polarização RE.
​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​
http://lrq.sagah.com.br/uasdinamicas/uploads/layouts/1174762118_1554832289f29c21ae2b74779eaf396e037a4864ce5d12df5b.jpg
Como fazer para manter o resistor de polarização RE sem que este produza realimentação
negativa sobre o transistor e diminua o ganho do amplificador? Explique a sua resposta.
Resposta:
O resistor RE possui a função de estabilizar o circuito amplificador dessa forma, não da para ser removido, já que
poderá tornar o projeto inútil. Assim concluímos que é impossível realizar sua retirada.Esse resistor é
necessário para a polarização sendo inútil para o sinal CA, já que não temos a intenção de ter uma alimentação
negativa.Nesse caso, podemos utilizar um capacitor de desvio, inserindo um capacitor em paralelo com o resistor
RE.Não teremos nenhumamudança olhando pela CC, considerando que o capacitor bloqueia sua passagem.Mas uma
CAporsuavez,podepassar pelocapacitor, sendoocaminhomaispróximodeumcurto-circuito.Sendoassim,durantea
sua utilização, somente a parcela continua surtira efeito sobre o resistor RE, mantendo a polarização no
ponto adequado, não interferindo no ganho de amplificação ao injetar sinal de entrada.
