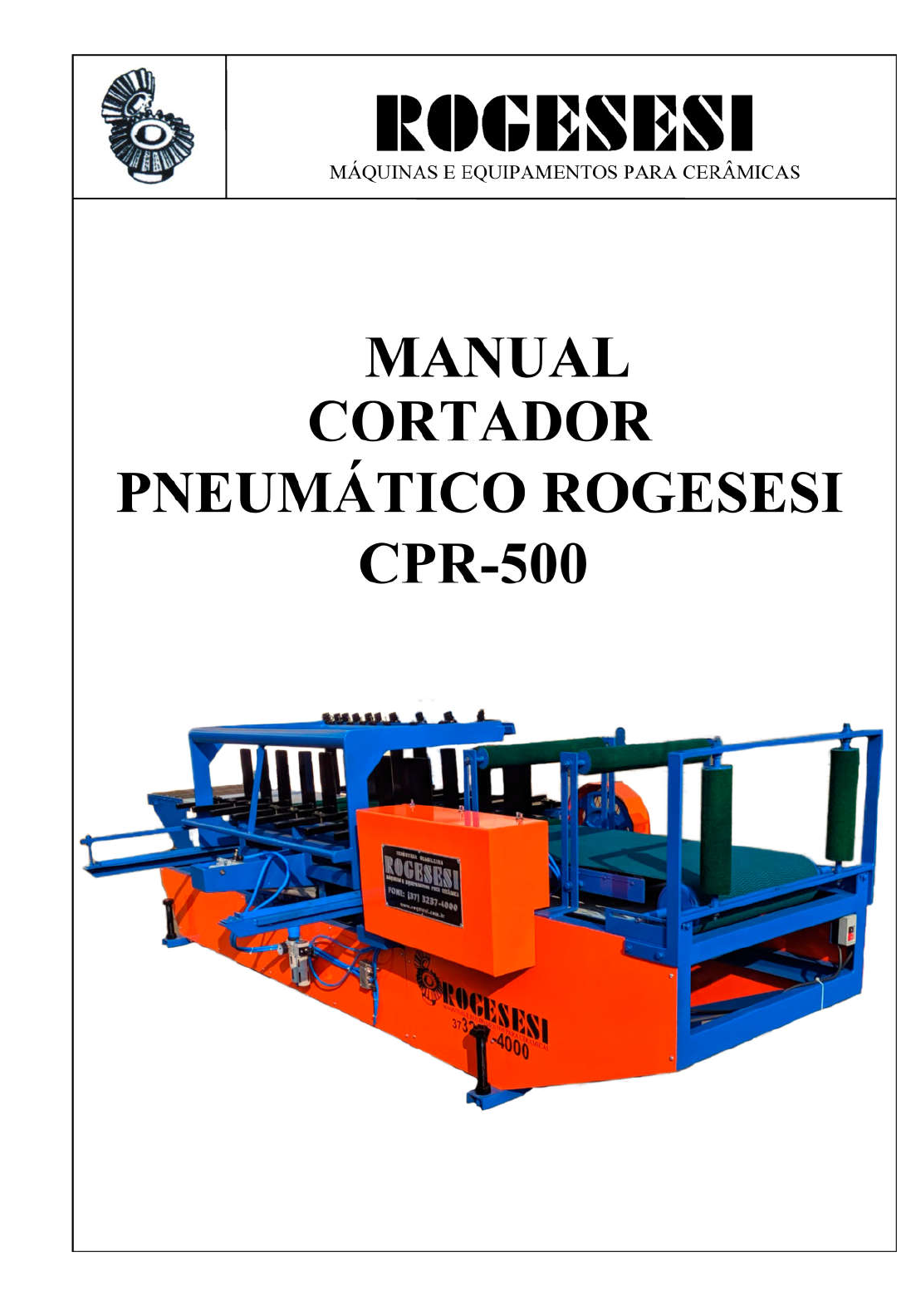

Manual Cortador - CPR-500 Pág.: 1
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 2
Assunto Página
Apresentação .......................................................................…..03
Termo De Garantia ......................................……….............….04
Principais Dimensões ............................................................….05
Informações Técnicas ...............................................................06
Instalação ..................................................................................07
Lubrificação ..........................................................................…08
Tabela de Corte ……………………………………………….09
Ajuste na Medida de Corte ……………………………………10
Troca da Corrente …………………………………………….11
Regulagem da Largura de Corte …………………………...…12
Regulagem Pneumática ………………………………………13
Detalhamento do cortador …………………………………....14
Relação de Peças……………..……………………………….15
Circuito Pneumático com rebarbador……………...………….16
ÍNDICE
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 3
 Prezado Cliente:
 Este manual atende ao Cortador CPR-500 em todas as suas
 versões e modelos.
 Nele encontra-se:
v Instruções de instalação;
v Lubrificação;
v Nivelamento;
v Ajustes;
v Regulagens.
Devido ao constante desenvolvimento industrial e tecnológico, a Rogesesi reserva a si o
direito de modificar os desenhos e especificações de seus Cortadores, sem aviso prévio.
Seu Cortador CPR-500 é resultado de grandes experiências e pesquisas em máquinas de
de cortes.
Nossa central de atendimento estará sempre a sua disposição:
 Suporte: 37-3237-4000
 Vendas: 37-3237-4000
 Site: www.rogesesi.com.br
 Email: rogesesi@rogesesi.com.br
APRESENTAÇÃO
Manual Cortador - CPR-500 Pág.: 4
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 5
PRINCIPAIS DIMENSÕES
Manual Cortador - CPR-500 Pág.: 6
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 7
O Cortador CPR-500 deverá ser nivelado, considerando que fique de 10
a 15 mm abaixo do nível da boquilha.
O alinhamento com o centro da boquilha também é indispensável, para
não haver contato indesejado do material a ser cortado, com partes do
cortador.
 É necessário respeitar o espaçamento de 400mm entre a boquilha e o
Cortador CPR-500, para que o material extrudado tenha o devido contato
sobre a esteira, acionando o sistema de corte.
INSTALAÇÃO
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 8
Todo equipamento deve ser lubrificado após a sua instalação e
antes de sua utilização;
Mantenha sempre limpa as partes que se movimentam e os
barramentos (trilhos);
A lubrificação deverá ser feita com regularidade;
Conferir periodicamente o nivelamento e alinhamento do seu
Cortador CPR-500.
 Lubrificar com graxa todos os mancais a cada seis meses de
funcionamento;

 Lubrificar semanalmente com óleo 30, todas as bielas, eixos
dos roletes e corrente de regulagem de corte.
O operador deve fazer a lubrificação nos seguinte pontos:
ATENÇÃO: A manutenção preventiva é
fator indispensável para o perfeito
funcionamento da máquina.
LUBRIFICAÇÃO
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 9
TABELA DE CORTE
Pinhão 30 dentes
N° de eixos da
corrente
Comprimento da peça (mm)
05 Cordoalhas
(4 tijolos)
06 Cordoalhas
(5 tijolos)
07 Cordoalhas
(6 tijolos)
54 252 + rebarba 202 + rebarba 168 + rebarba
55 257 + rebarba 206 + rebarba 171 + rebarba
56 262 + rebarba 209 + rebarba 175 + rebarba
57 263 + rebarba 214 + rebarba 178 + rebarba
58 271 + rebarba 217 + rebarba 181 + rebarba
59 276 + rebarba 221 + rebarba 184 + rebarba
60 281 + rebarba 225 + rebarba 187 + rebarba
61 286 + rebarba 229 + rebarba 191 + rebarba
62 290 + rebarba 232 + rebarba 194 + rebarba
63 295 + rebarba 236 + rebarba 197 + rebarba
64 300 + rebarba 240 + rebarba 200 + rebarba
65 305 + rebarba 244 + rebarba 203 + rebarba
66 310 + rebarba 247 + rebarba 206 + rebarba
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 10
EXEMPLO
Pinhão 23 Dentes
Corrente 60 eixos
05 Cordoalhas
Distancia entre cordoalhas = 280,99 mm
ATENÇÃO: A manutenção preventiva é fator indispensável para o perfeito
funcionamento da máquina.

Observação: Antes de trocar o corte, consulte a tabela na página 08, pois a
mesma corrente poderá executar vários cortes.
Havendo necessidade de troca de corrente, ajuste as cordoalhas nas medidas
de acordo com a tabela de corte da página anterior.
Poderá existir alguma variação da 1ª para a 2ª peça, devido a tolerância
exigida que é de 3mm.
- Se a 1ª peça estiver menor que a 2ª peça, divida a diferença pelo número de
cordoalhas e subtraia nas outras peças.
- Se a 1ª peça estiver maior que a 2ª peça, divida a diferença pelo número de
cordoalhas e some nas outras peças.
AJUSTE DE MEDIDAS DE CORTE
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 11
1° Passo: Remova as proteções do lado contrário ás engrenagens de
transmissão;
2° Passo: Retire os contra-pinos 01 e 02;
3° Passo: Solte a porca do pinhão n° 02;
4° Passo: Substitua a corrente;
5° Passo: Reaperte o pinhão n° 02, de tal forma que a corrente não
fique frouxa nem muito esticada;
6° Passo: Coloque o braço da biela e o contra-pinos;
7° Passo: Lubrifique a corrente com óleo uma vez por semana;
8° Passo: Recoloque a proteção.
TROCA DE CORRENTE
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 12

1° Passo: Desapertar a porca do pino fixo.
2° Passo: Desloque o pino fixo juntamente com a haste do cilindro para
mais próximo do eixo do cabeçalho para aumentar a largura de corte ou
desloque para a extremidade do cabeçalho para diminuir a largura de
corte.
Observação: Quanto mais próximo o pino fixo estiver do eixo do
cabeçalho, maior será a largura de corte.
3° Passo: Após regulada a largura de corte desejada, reaperte a porca
do pino fixo.
REGULAGEM DA LARGURA DE CORTE
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 13
O cilindro pneumático possui regulagem para vazão de ar e sistema de
amortecimento.
Para regular a vazão de ar no cilindro, aperte ou solte as válvulas 03 e 04.
Quanto mais apertado estiver a válvula, menor será a vazão de ar e menor a
velocidade de avanço ou retrocesso do pistão.
Para regular o amortecimento do pistão, aperte os parafusos 01 e 02.
O sistema de amortecimento evita que o pistão tenha movimentos bruscos no
fim de cada curso, avanço ou retrocesso.
Quanto mais apertado estiver os parafusos 01 e 02, maior será o
amortecimento.
REGULAGEM PNEUMÁTICA
Manual Cortador - CPR-500
MÁQUINAS E EQUIPAMENTOS PARA CERÂMICAS
Pág.: 14
DETALHAMENTO DO CORTADOR
