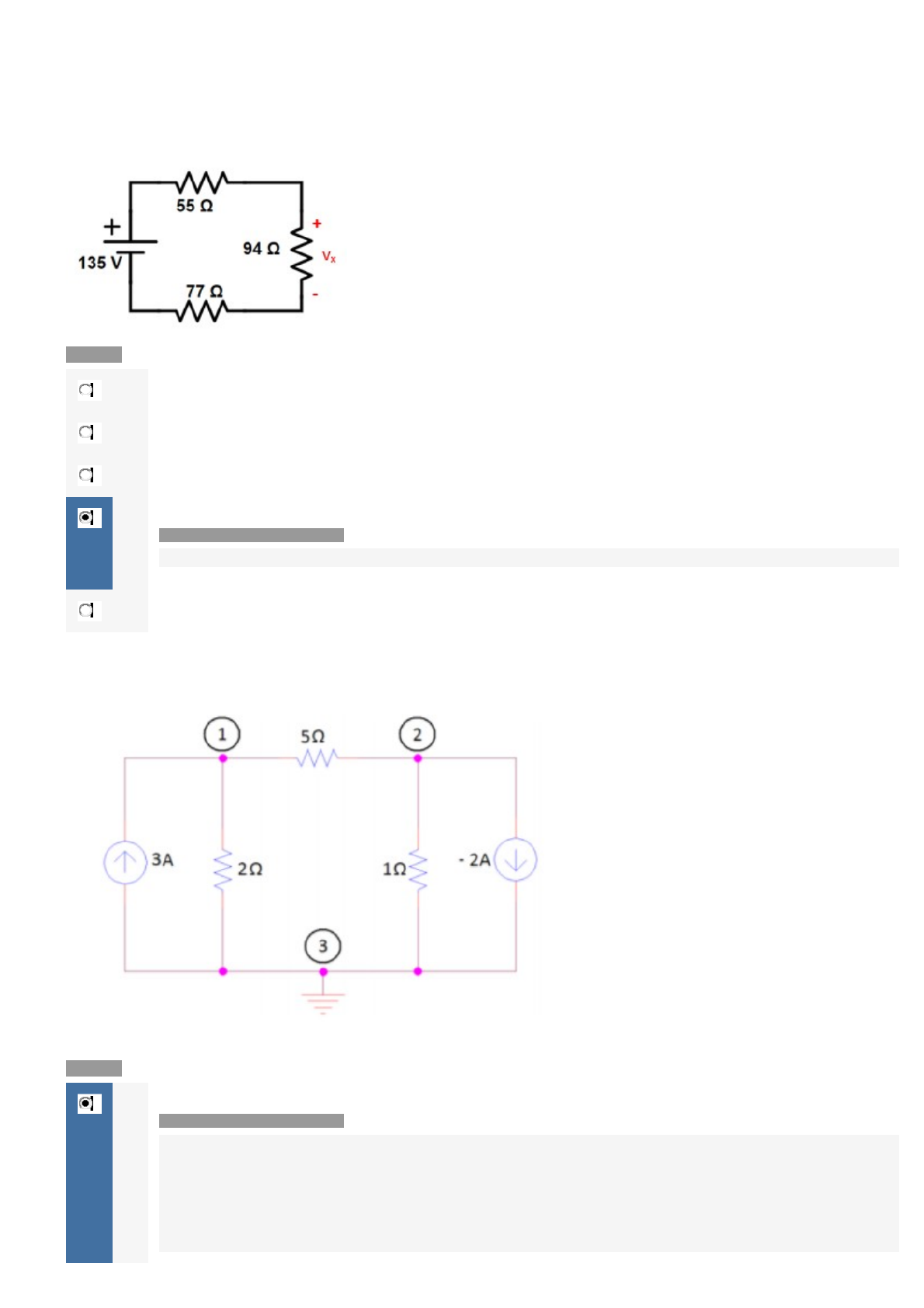

Questão 1/10 - Circuitos Elétricos (Eletricidade)
Calcule a tensão v aplicada ao resistor de 94 .x ΩΩ
Nota: 10.0
A 32,85 V
B 40,2 V
C 45,99 V
D 56,15 V
Você assinalou essa alternativa (D)
Você acertou!
E 70,8 V
Questão 2/10 - Circuitos Elétricos (Eletricidade)
Considere o circuito apresentado e resolva-o através da análise nodal.
Calcule a tensão no Nó 1 (V1) e Nó 2 (V2) sabendo-se que a tensão no Nó 3 = 0 V.
Nota: 10.0
A V1 = 5 V e V2 = 2,5 V
Você assinalou essa alternativa (A)
Você acertou!
Nó 1: 0,5.V1+0,2(V1-V2)-3=0
Nó 2: 1.V2+0,2(V2-V1)-2=0
Logo:
0,7.V1-0,2.V2=3
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
-0,2.V1+1,2.V2=2
V1=5 V e V2=2,5 V
B V1 = 5 V e V2 = 7,5 V
C V1 = 2,5 V e V2 = 5 V
D V1 = 25 V e V2 = 30 V
E V1 = 100 V e V2 = 12 V
Questão 3/10 - Circuitos Elétricos (Eletricidade)
Calcule a corrente i do circuito.1
Nota: 10.0
A 1,96 A
Você assinalou essa alternativa (A)
Você acertou!
Aplicando o divisor de corrente:
I1=I. =10.ReqR1 0,98.103 35.10 =1,963A� ���� �1=�. 1=10.0,98.1035.103=1,963
B 2,04 A
C 2,58 A
D 3,76 A
E 5,45 A
Questão 4/10 - Circuitos Elétricos (Eletricidade)
Calcular o valor da corrente i no circuito abaixo utilizando a análise nodal por meio do cálculo das tensões dos x
nós (V e V ). Assinale a alternatia correta.1 2
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
Nota: 10.0
A ix = -2 A.
B ix = -1 A.
C ix = 0 A.
D ix = 1 A.
E ix = 2 A.
Você assinalou essa alternativa (E)
Você acertou!
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
Questão 5/10 - Circuitos Elétricos (Eletricidade)
Dado o circuito abaixo, determine a resistência equivalente entre os pontos A e D:
Para esta resolução, utilize a transformação estrela-triângulo.
Nota: 10.0
A Req = 25,58 ΩΩ
B Req = 38,82 ΩΩ
Você assinalou essa alternativa (B)
Você acertou!
C Req = 40,23 ΩΩ
D Req = 41,25 ΩΩ
E Req = 50,56 Ω
Questão 6/10 - Circuitos Elétricos (Eletricidade)
Considerando o nó representado pela imagem a seguir, determine a intensidade da corrente . Considere ix i1=10
A, i =20 A e i2 3=12 A e i =8 A4 .
Nota: 10.0
A ix=52 A.
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
Você assinalou essa alternativa (A)
Você acertou!
B ix=-52 A.
C ix=12 A.
D ix=-12 A.
E ix=-60 A.
Questão 7/10 - Circuitos Elétricos (Eletricidade)
Calcular a tensão v no circuito abaixo utilizando o método das correntes de malha. Assinale a alternativax
correta.
Nota: 10.0
A vx = -1 V.
B vx = 1 V.
C vx = -1,538 V.
Você assinalou essa alternativa (C)
Você acertou!
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
D vx = 1,538 V.
E vx = 0 V.
Questão 8/10 - Circuitos Elétricos (Eletricidade)
Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.
Nota: 10.0
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
A V1 = 11,05 V e V = 8,42 V2
B V1 = 11,05 V e V = -8,42 V2
C V1 = 25,1 V e V2= 12,7 V
Você assinalou essa alternativa (C)
Você acertou!
D V1 = 25,1 V e V2= -12,7 V
E V1 = 12,7 V e V2= 25,1 V
Questão 9/10 - Circuitos Elétricos (Eletricidade)
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
Calcule a tensão v aplicada ao resistor de 77 x Ω.Ω.
Nota: 10.0
A 32,85 V
B 40,2 V
C 45,99 V
Você assinalou essa alternativa (C)
Você acertou!
D 56,15 V
E 70,8 V
Questão 10/10 - Circuitos Elétricos (Eletricidade)
Calcular as correntes das malhas (i , i e i ) do circuito abaixo. Assinale a alternativa correta.1 2 3
Nota: 10.0
A i1 = 967,1 mA; i2 = 88,81 mA; i3= 2 A
Impresso por Fernando Correa, E-mail fernandocorrea9254@gmail.com para uso pessoal e privado. Este material pode ser protegido
por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 29/06/2025, 15:01:05
B i1 = -1,03 A; i2 = 0,078 A; i3= -2 A
C i1 = 1,16 A; i2 = 0,44 A; i3= 2 A
D i1 = -1,16 A; i2 = -0,44 A; i3= -2 A
E i1 = -967,1 mA; i2 = 88,81 mA; i3= -2 A
Você assinalou essa alternativa (E)
Você acertou!
Questão 1/10 - Circuitos Elétricos (Eletricidade)
Calcular a impedância equivalente do circuito abaixo. Assinale a alternativa correta.
Nota: 10.0
A 9,026 - 0,882 ohmsj
B 5,905 + 3,191 ohmsj
C 5,905 - 3,191 ohmsj
D 7,325 + 1,493 ohmsj
