Cpet – Centro de Profissionalização e Educação Técnica
Rayson Aquino de Souza
10/03/2022
Atividade prática – Eletrônica Básica
Exercite seus conhecimentos com esse exercício complementar. OBJETIVO: Praticar os
conhecimentos adquiridos sobre retificação e multiplicação de tensão com diodos e
capacitores. Use diodos e capacitores para fazer com que a tensão de saída seja contínua e
4 vezes maior que a tensão de pico de entrada (tensão de entrada é alternada). Use os
aparelhos de aferição como osciloscópio e voltímetro para projetar o circuito quadruplicador
de tensão e mensurar as tensões de saída.
Impresso por Jorge Luiz, E-mail contatojorgecoelho@gmail.com para uso pessoal e privado. Este material pode ser protegido por
direitos autorais e não pode ser reproduzido ou repassado para terceiros. 11/09/2022 19:51:40

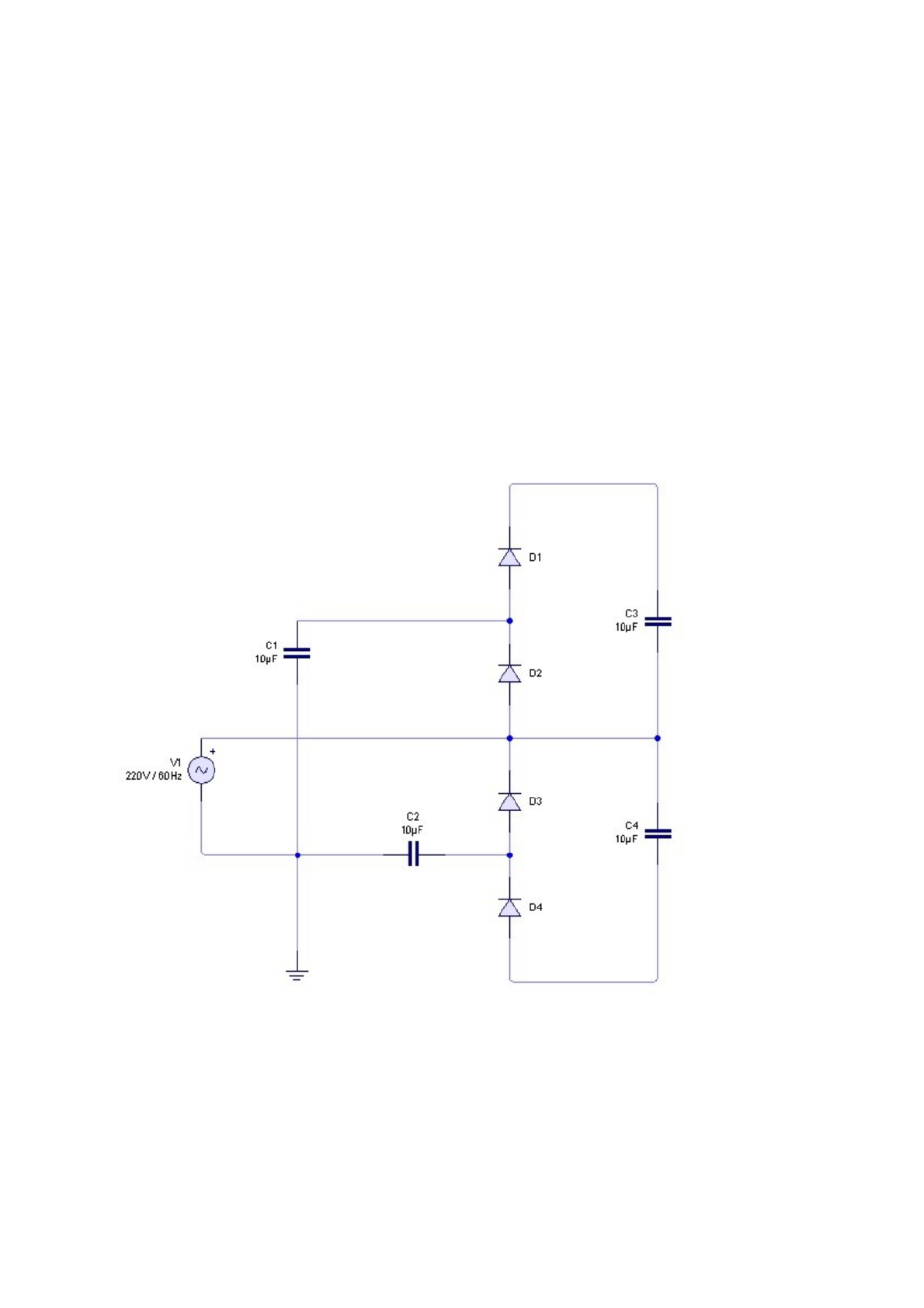

Circuito quadruplicador de tensão elaborado via aplicativo android - Proto simulador de
circuitos.
Circuito quadruplicador
Fonte de tensão 100 v (AC)
Voltímetro medindo tensão de saída (DC)
Impresso por Jorge Luiz, E-mail contatojorgecoelho@gmail.com para uso pessoal e privado. Este material pode ser protegido por
direitos autorais e não pode ser reproduzido ou repassado para terceiros. 11/09/2022 19:51:40
Voltímetro medindo tensão da fonte (AC – Corrente Alternada, ora positivo ora negativo)
Impresso por Jorge Luiz, E-mail contatojorgecoelho@gmail.com para uso pessoal e privado. Este material pode ser protegido por
direitos autorais e não pode ser reproduzido ou repassado para terceiros. 11/09/2022 19:51:40
Osciloscópio e voltímetro (AC)
Impresso por Jorge Luiz, E-mail contatojorgecoelho@gmail.com para uso pessoal e privado. Este material pode ser protegido por
direitos autorais e não pode ser reproduzido ou repassado para terceiros. 11/09/2022 19:51:40
Osciloscópio na fonte de tensão.
Impresso por Jorge Luiz, E-mail contatojorgecoelho@gmail.com para uso pessoal e privado. Este material pode ser protegido por
direitos autorais e não pode ser reproduzido ou repassado para terceiros. 11/09/2022 19:51:40
Osciloscópio e voltímetro medindo a saída de tensão em Corrente Contínua (DC)
Circuito quadruplicador de tensão, elaborado por, Rayson Aquino de Souza, via aplicativo
android – Proto simulador
de circuitos.
