MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
ESCOLA DE CIÊNCIAS E TECNOLOGIA
ECT43413 – Mecânica dos Fluidos (2024.1)


Questionário 3B – Responder, via SIGAA, as questões selecionadas até o
dia 26 de agosto, 18 horas

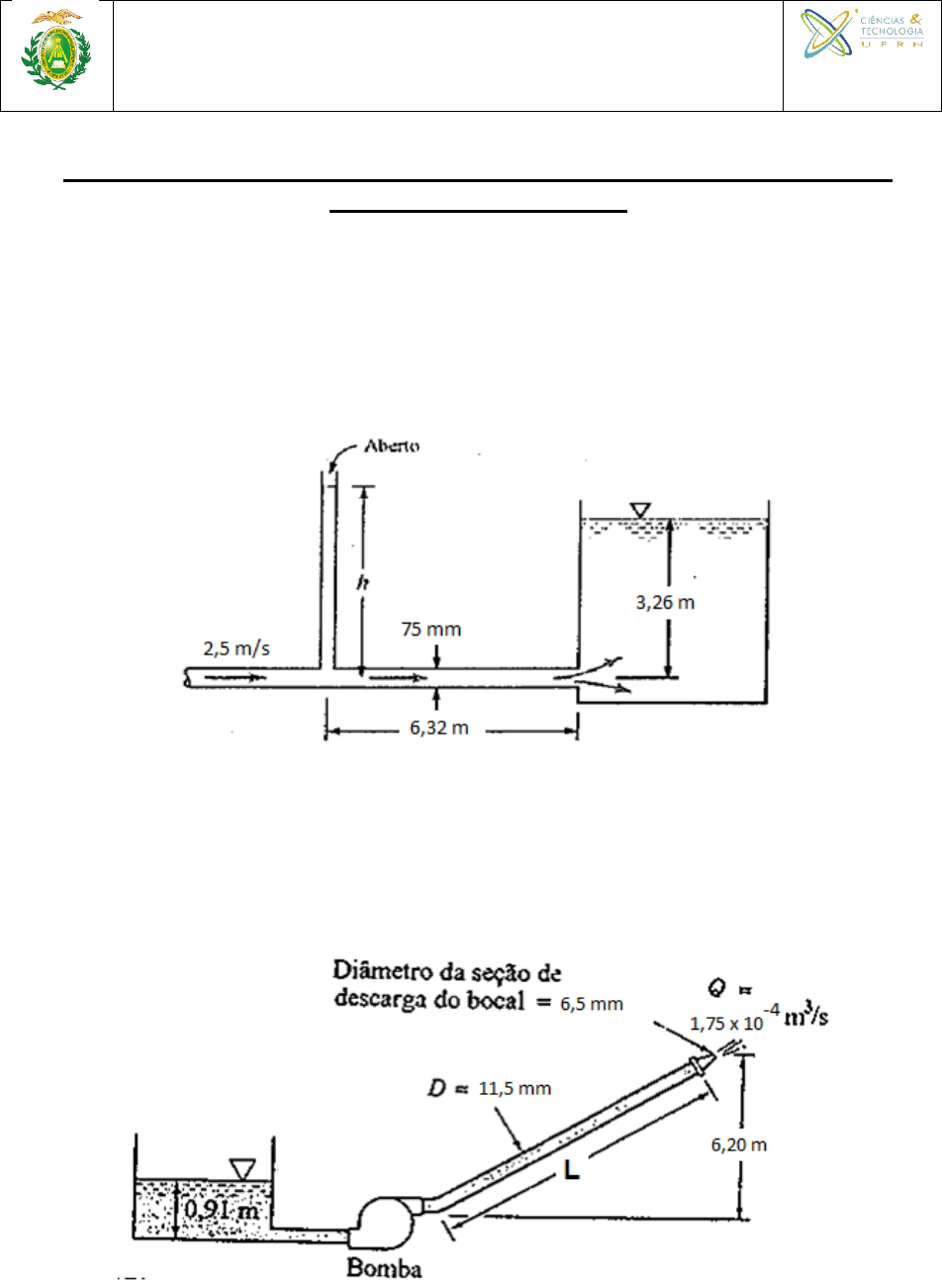

1 – Considere o escoamento de água mostrado na figura abaixo. O diâmetro
interno dos componentes do sistema é igual a 75 mm, a rugosidade relativa (e/D)
dos tubos é 0,0002 e o coeficiente de perda de carga localizada na seção de
descarga é K = 0,4. Nestas condições, determine a altura da coluna d'água no
tubo piezométrico, h.


2 – A mangueira mostrada na figura abaixo (diâmetro = 11,5 mm) suporta, sem
romper, uma pressão de 2100 KPa. Determine o comprimento máximo permitido,
L, sabendo que o fator de atrito é igual a 0,012 quando a vazão é 1,75x10-4 m3/s.
Despreze as perdas de carga localizadas.


3 – Um reservatório apresenta uma reserva de água com 36 metros de altura em
relação ao solo. Água é retirada deste reservatório e despejada a 4 metros de
altura em relação ao nível do solo. Para isto é usada uma tubulação de ferro
fundido com diâmetro de 12 cm e comprimento total de 240 metros. As perdas
localizadas nesta tubulação consistem de quatro cotovelos (joelhos ou curvas de
90º) e uma válvula globo. Calcule a vazão que pode ser fornecida por este
sistema nesta configuração.

4 – Um engenheiro de minas planeja fazer mineração hidráulica com um jato de
água de alta velocidade. Um lago, à pressão atmosférica, está localizado a H =
600 metros acima do local da mina. A água será fornecida através de 1200
metros de uma mangueira de incêndio com diâmetro interno de 135 mm e
rugosidade relativa e/d = 0,003. 180 engates (Le/D = 20) estão localizados na
mangueira. O diâmetro de saída do bocal é d = 15 mm. O coeficiente de perda
localizada da saída é K = 0,05 baseado na velocidade de saída. Estime a
velocidade de saída máxima que o sistema pode fornecer.

5 – Uma tubulação de aço comercial é usada para ligar dois pontos. O ponto 1
está localizado a 1554 metros acima do nível do mar e à pressão atmosférica. O
ponto 2 recebe água a 870 KPa e encontra-se a 1023 metros acima do nível do
mar. O comprimento total da tubulação que liga os dois pontos é de 650 metros
e a vazão é de 1,0 m3/s. Desconsidere as perdas de carga localizadas e
determine o diâmetro desta tubulação.

6 – Uma nova instalação industrial requer uma vazão de água de 56 m3/s. A
pressão manométrica na tubulação principal de água, localizada à 100 metros
da fábrica, é de 400 KPa. A linha de suprimento dentro da fábrica apresenta
comprimento de 160 metros (comprimento total de 260 metros). A pressão
manométrica requerida na fábrica é de 100 KPa. Que bitola (diâmetro) de tubo
de ferro galvanizado deve ser instalada?

7 – Uma prensa hidráulica é acionada por uma bomba remota de alta pressão.
A pressão manométrica na saída da bomba é de 30 MPa, enquanto a pressão
requerida para a prensa é de 15 MPa (manométrica), a uma vazão de 0,085 m3/s.
A prensa e a bomba são interligadas por meio de um tubo de ferro fundido com
140 metros de comprimento. O fluido é óleo SAE 5W a 40ºC e (ρ = 880 Kg/m3 e
µ = 0,05 N.s/m2). Determine o diâmetro mínimo de tubo que pode ser utilizado.


8 – Uma tubulação deve conectar um tanque grande que contém água a uma
pressão manométrica de 230 kPa, a outro tanque grande e exposto à atmosfera.
O projeto básico da tubulação indica que o comprimento total dos tubos
(construídos em aço comercial) necessário para a implementação do sistema é
igual a 1150 m. Sabendo que a superfície livre da água no tanque aberto para a
atmosfera está 56,0 m abaixo da superfície livre da água no tanque
pressurizado, determine o diâmetro interno da tubulação necessário para que a
vazão na tubulação seja igual a 0,075 m3/s. Admita que as perdas de carga
localizadas são desprezíveis.

9 – Um certo processo requer 0,125 m3/s de água a pressão de 350 KPa. Esta
água deve ser retirada de um tanque que apresenta pressão constante e igual a
650 KPa. O comprimento da tubulação necessária é 115 metros e deve ser
construída com tubos de ferro galvanizado. Admita que as diferenças de nível
sejam desprezíveis e determine o diâmetro da tubulação.

10 – A potência necessária para vencer o arrasto aerodinâmico de um veículo é
22500 W quando a velocidade é igual a 90 km/h. Estime a potência necessária
para que o veículo atinja 148 km/h.

11 – Um avião pequeno apresenta área de asa e peso iguais a 25,85 m2 e 25000
N. Sabendo que os coeficientes de arrasto e de sustentação valem 0,05 e 1,25,
determine a potência necessária para que o avião voe nivelado. A densidade do
ar é de 1,19 Kg/m3.

12 – Uma boia esférica de plástico (densidade = 306,8 Kg/m3) está ancorada no
fundo de um rio dom modo indicado na figura ao lado. Sabendo que o raio da
boia é de 0,8 m e que o coeficiente de arrasto da boia é igual a 0,4, estime a
velocidade do rio.


13 – Uma bolinha de ping pong (diâmetro = 26,5 mm e peso = 0,085 N) é solta
do fundo de uma piscina. Considerando o arrasto (coeficiente de arrasto = 0,3)
e o empuxo, e admitindo que a bola já tenha atingido a velocidade terminal
constante, qual é a velocidade de subida da bola na piscina?
