P1 - PAVIMENTAÇÃO



INTRODUÇÃO À PAVIMENTAÇÃO

Engenharia Rodoviária → surgida pela necessidade de
criar caminhos curtos e seguros entre locais de
interesse para o transporte de pessoas e mercadorias.

● Egito Antigo (2600–2400 a.C.): Pavimentação
com lajes justapostas para transporte de
blocos nas construções das pirâmides.
● Ásia: Estrada de Semíramis (600 a.C.) e Estrada
Real Persa (500 a.C., 2000 km de extensão, com
postos de apoio e pedágios).
● Alexandre, o Grande: Estradas de Susa e
Persépolis (~300 a.C.).
● China e Índia: Estrada da Seda (200 a.C.) –
fundamental para comércio e disseminação
cultural (ex.: Budismo).
● Grécia e Roma: Necessidade de pavimentos
mais resistentes devido a veículos com rodas
metálicas.

Império Romano
● Implantação de vias estratégicas para
deslocamento militar.
● Estrutura típica:
○ Fundação: grandes blocos de pedra.
○ Camada intermediária: areia, argila e
cascalho.
○ Camada de rolamento: pedras
ajustadas com limalha de ferro.



América
● Império Inca → Sistema viário avançado (2
estradas interligadas por vias transversais)
○ Estrada Real → Presença de armazéns,
pontes, túneis, contenções e drenos

Marcos importantes
● 1790 → Tratado para a Construção de
Estradas
● Pós Revolução Industrial → Necessidade de
escoamento rápido e barato

Histórico da Pavimentação no Brasil
● Período Colonial e Império → Caminho do Mar
(1560) e Caminho do Ouro (1726).
● Estrada de Rodagem União e Indústria (1865):
uso de macadame, trajeto Petrópolis–Juiz de
Fora.
● 1906: Calçamento asfáltico no Rio de Janeiro.
● 1937: Criação do DNER (Departamento Nacional
de Estradas de Rodagem).
● 1940: Segunda Guerra Mundial – importação de
tecnologia rodoviária (introdução do ensaio
CBR).
● 1956–1961: Era Juscelino Kubitschek — expansão
maciça da infraestrutura rodoviária.

Situação brasileira - pós 2005
● 196.000 km de rodovias pavimentadas (10% das
vias totais).
● Contraste com EUA e Europa (cerca de 50% das
vias pavimentadas).

GENERALIDADES SOBRE PAVIMENTOS

Definição → Estrutura construída após a
terraplenagem, composta por diversas camadas, para:
● Resistir e distribuir as cargas verticais.
● Melhorar as condições de rolamento.
● Proteger contra intempéries.
● Aumentar a durabilidade estrutural.



Características desejadas
● Alta resistência
● Baixa deformabilidade
● Permeabilidade








TIPOS DE PAVIMENTOS

Pavimento Rígido


● Placas de concreto de cimento Portland, não
necessariamente armadas.
● Espessura: 18–40 cm.
● Tensão uniformemente distribuída no subleito.
●

● Juntas de dilatação e armaduras (barras de
ligação e transferência)
● Sub-base de pedra britada
○ Melhorar e uniformizar o suporte
○ Drenar
● Vantagens:
○ Vida inicial mais longa
○ Resistência a solventes
● Tipos:
○ Concreto simples com barras de
transferência / concreto com
armadura sem função
estrutural/concreto estruturalmente
armado/concreto
protendido/pavimento intertravado

Pavimento Flexível

● Camadas superpostas: subleito, regularização,
reforço, sub-base, base e revestimento.
● Todas as camadas sofrem deformação.

● Espessura total é 1,5 a 2 vezes maior que a do
rígido.
● Características
○ Sensíveis a combustíveis
○ Vida útil baixa e intervalo entre
manutenções menores

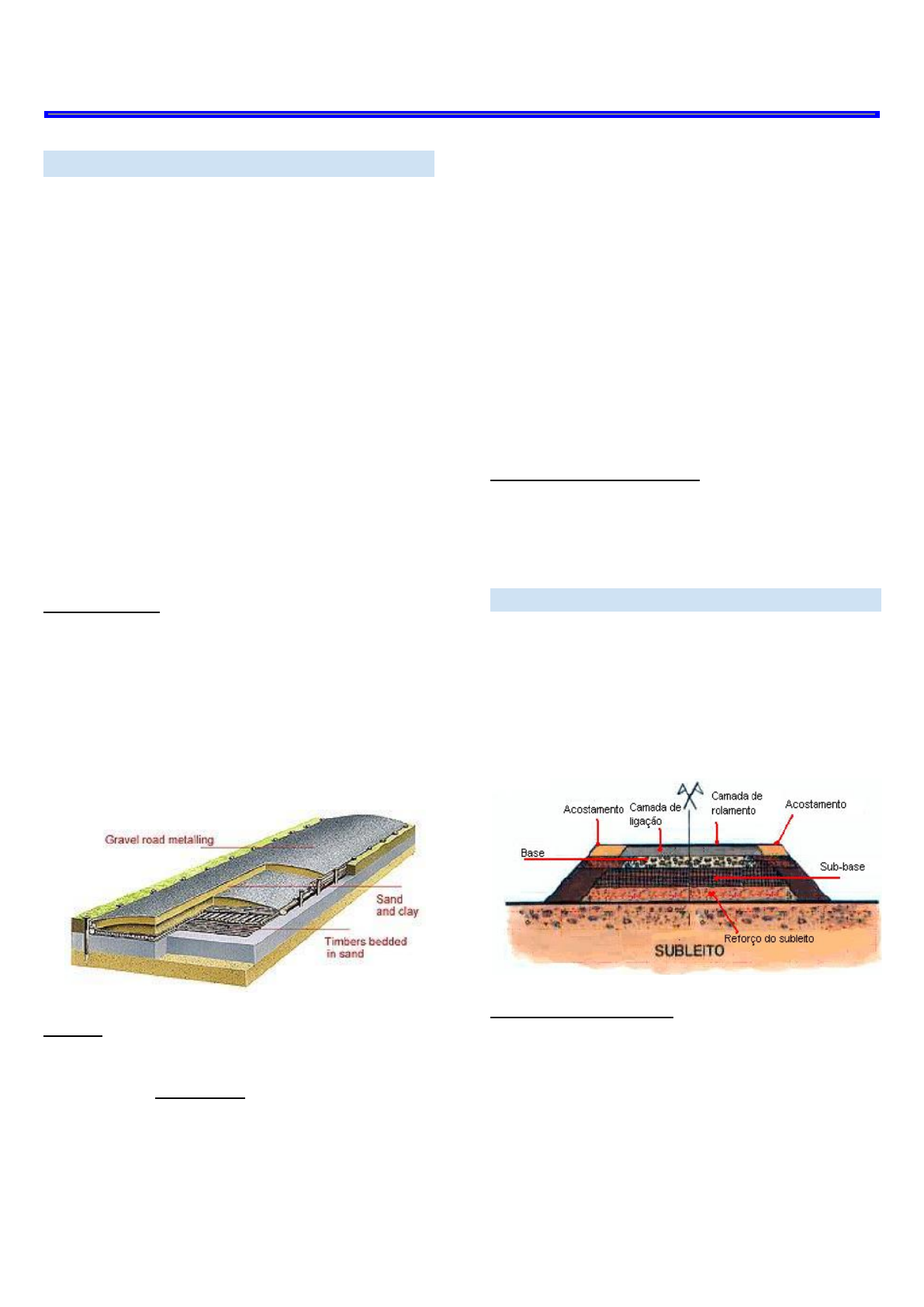

Estrutura de Pavimentação Flexível

Camadas (de baixo para cima):
1. Revestimento: Superfície de contato com o
tráfego.
● Impermeável o máximo possível
● Mistura asfáltica composta por asfalto
e pedras (5 a 10% de asfalto)

2. Base: Principal camada estrutural.
● Recebe e distribui os grandes esforços
● Bem espessa

3. Sub-base: Camada complementar à base
● Previne o bombeamento do solo e do
subleito para a camada de base

4. Reforço do Subleito: Melhoria da resistência.
● Complementação do subleito ou
sub-base

5. Regularização: Correção de desníveis.
● Espessura irregular
● Executada em aterro

6. Subleito: Solo natural preparado.
● Estrutura de fundação

Pavimento Semi-Rígido
● Base estabilizada quimicamente (com cal ou
cimento) revestida com asfalto.
● Maior rigidez que pavimentos flexíveis.


LIGANTES ASFÁLTICOS

ASFALTO

● Principal forma de revestimento no mundo
● Forte união dos agregados

LIGANTES BETUMINOSOS

● Mistura de hidrocarbonetos não voláteis
● Material espesso
● Atua como aglutinante e impermeabilizante.



Classificações:
● Naturais: Lagos asfálticos, rochas asfálticas.
● Refinação do Petróleo: CAP, asfaltos diluídos,
emulsões.
● Alcatrões: Derivados de carvão, menos
resistentes (em desuso).

Cimentos Asfálticos de Petróleo (CAP)
● Utilizados com aquecimento
● Flexibilidade, durabilidade e alta resistência
● Classificados por ensaio de penetração

Asfalto diluído (AD)
● CAP diluído em solventes
● Sem necessidade de aquecimento
● Evaporação do diluente → CURA
○ Lenta → Óleo diesel
○ Média → Querosene (mistura na
estrada)
○ Rápida → Gasolina
● Após a diluição → CIMENTO ASFÁLTICO

Emulsão asfáltica (EA)

● Emulsificante: Proporciona estabilidade e
reveste os glóbulos de betume
○ Aniônicos e Catiônicos
● Ligante betuminoso se coagula e a água
evapora → Película sobre o agregado


Emulsão Asfáltica X Asfalto diluído


Aspecto Emulsão
Asfáltica
Asfalto Diluído
(ADP)
Impacto
Ambiental
Baixo (evapora
basicamente
água).
Alto (emissão
de voláteis).
Perda de
Produto
Não
significativa.
Perda de
diluentes
valiosos.
Eficiência
Energética
Alta. Baixa.
Segurança Maior (baixo
risco de
incêndio).
Menor (risco de
incêndio).
Temperatura
de Aplicação
Ambiente. Mais elevada.

Ensaios principais:
● Penetração → Dureza
○ Quanto menor a penetração, mais
duro é o asfalto / Quanto maior a
penetração, mais mole é o asfalto.
● Ponto de amolecimento (Anel e Bola)→
Temperatura (ºC)
○ Avalia o comportamento térmico e a
aplicabilidade de materiais em
condições específicas de temperatura
● Viscosidade Saybolt-Furol →Tempo (s)
○ avaliar a fluidez do material
● Ponto de fulgor → Segurança
○ temperatura em que ocorre a ignição
dos vapores emitidos pelo líquido.
● Suscetibilidade térmica → Resistência
○ Avalia a tendência do material a se
deteriorar ou perder suas
características em altas temperaturas.
● Ductilidade→ Deformações (cm)
○ Propriedade do material suportar
grandes deformações sem ruptura
● Solubilidade em tricloroetileno → Pureza
○ Teor de betume no asfalto
● Ensaios Adicionais:
○ Efeito do calor e do ar → Durabilidade
○ Espuma → Existência de água no CAP
○ Densidade
○ Ponto de ruptura → Trincamento
○ Oliensis → Verificação de
superaquecimento no transporte
○ Extração de betume (Rotarex) → Teor
de betume da obra adequado ao
projeto

AGREGADOS

Definição → Materiais inertes com propriedades para
a produção de argamassas e concreto

Classificações:


QUANTO À NATUREZA

● Naturais → Pedregulhos, britas, seixos e areia
○ Ocorrência natural → Escavação,
desmonte
○ Rochas magmáticas, metamórficas e
sedimentares


● Artificiais → Escória de alto forno, Argila
calcinada e expandida
○ Resíduos de processos industriais

● Reciclados → Escória de alto forno, Argila
○ Reuso de materiais

QUANTO AO TAMANHO

● Agregado graúdo → Britas, cascalhos, seixos
○ >2mm / retido na #10
● Agregado miúdo → Areias, pó de pedra
○ maior que 0,075mm menor que 2 mm /
retido na #200

● Material de enchimento (fíler)→ Cal
hidratada, cimento Portland
○ Pó
○ 65% das partículas menor que 0,075
(#200)

Distribuição granulométrica:

● Graduação densa (bem-graduada)
○ Distribuição contínua
○ alta estabilidade.
● Graduação aberta
○ Maior volume de vazios
○ alta permeabilidade.
● Graduação uniforme
○ Tamanhos em uma faixa estreita
○ uso em tratamentos superficiais.
● Graduação descontínua○ Pequena quantidade de tamanhos
intermediários
○ cuidados especiais para evitar
segregação.

Propriedades desejáveis:
● Alta resistência, durabilidade, estabilidade,
baixa absorção.
● Textura superficial → Quanto mais rugoso, mais
difícil de trabalhar
● Suportar as tensões impostas na superfície e
interior do pavimento

MATERIAIS DE BASE, SUB-BASE E REFORÇO

Classificação dos Materiais:

● Materiais granulares: Trabalham apenas à
compressão. Não têm coesão
○ Brita graduada simples
■ Uso em base e sub-base
■ Distribuído com
vibroacabadora
■ Compactado com rolo
○ Bica ou brita corrida
○ Macadame hidráulico e a seco
■ Uso de agregados graúdos
com preenchimento de vazios:
● Hidráulico: Uso de
água para aglutinação.
● Seco: Sem uso de
água.
■ Alta estabilidade pela
compactação intensa.

● Solos: Coesivos resistem tanto à compressão
quanto à tração, mas em pequenas
magnitudes (ex.: lateritas, saibros).
○ Misturas estabilizadas
granulometricamente/ Solo-agregado
■ Mistura de britas, pedregulhos,
areias e solos.
■ Três Tipos:
● Contato grão-grão
(baixa densidade, alta
permeabilidade).
● Finos preenchendo
vazios (alta densidade,
alta resistência).
● Matriz de finos (coesão
maior, mas menos
permeável).
○ Solo natural

● Materiais cimentados: Materiais naturais
misturados com cimento, cal ou aditivos para
ganho de resistência e rigidez.
○ Brita graduada tratada com cimento
(BGTC)
■ Similar à BGS, mas com 3–4%
de cimento.
■ Base para rodovias de alto
volume de tráfego.
■ Deve-se garantir cura
adequada para evitar fissuras.
■ Uso: Intertravados/ sub-base
de pav. de concreto
■ Necessidade de compactação
○ Solo-cimento
■ Mistura com >5% de cimento
para ganho elevado de
resistência.
○ Solo-cal
■ Uso para solos expansivos,
melhorando a trabalhabilidade
e reduzindo a expansão.
○ Solo-cal-cimento/ Concreto rolado
(CCR – concreto compactado a rolo)
○
● Materiais asfálticos: Misturas coesivas com
resistência à tração superior a solos argilosos,
graças ao ligante asfáltico
○ Solo-asfalto
■ Mistura de solo com ligante
asfáltico.
■ Boa resistência à tração.
○ Solo-emulsão
○ Macadame betuminoso
■ Agregados graúdos + emulsão
ou CAP, compactados na pista.

TIPOS DE REVESTIMENTOS ASFÁLTICOS

Funções do Revestimento → Suportar cargas, resistir à
água, garantir flexibilidade e aderência.

Componentes → Agregados (graúdos e miúdos) +
ligante asfáltico (CAP ou EAP).

 Classificações Principais
● Quanto à fabricação:
○ Em usina (misturas usinadas).
○ Na pista (tratamentos superficiais).

● Quanto ao ligante:
○ Misturas a quente (CAP).
○ Misturas a frio (EAP).

● Quanto à granulometria:
○ Densa (poucos vazios), aberta (mistura
drenante), descontínua (gap-graded).

MISTURAS USINADAS

● Mistura agregado + ligante feira em usina
estacionária
● Lançamento por vibroacabadora e posterior
compactação

Misturas a Quente

Concreto Asfáltico Denso (CA/ CBUQ):

● Alta resistência e estabilidade.
● Volume de vazios: 3–5% para rolamento, 4–6%
para camadas intermediárias. → BOA
GRANULOMETRIA
● Ligantes especiais: Asfalto-polímero,
asfalto-borracha.

Camada Porosa de Atrito (CPA):

● Alta porcentagem de vazios (18–30%).
● Drenagem eficiente da água — reduz
aquaplanagem e aumenta a segurança.
● Camada abaixo dele deve ser impermeável




Stone Matrix Asphalt (SMA)-Matriz pétrea asfáltica:

● Agregados graúdos (>70%) + mástique
asfáltico(areia+fíler+ligantes). → ALTA % DE
GRAÚDOS
● Excelente resistência ao desgaste e boa textura
superficial.
● Vias com alta frequência de caminhões /
rampas / pista de aeroportos / autódromos

Gap-Graded (Mistura descontínua):

● Uso de asfalto-borracha.
● Maior resistência à deformação permanente.
● Usado quando não há boa adesividade entre o
par ligante/agregado

Areia-Asfalto Usinada a Quente (AAUQ):

● ARGAMASSA ASFÁLTICA
● Aplicações em locais com falta de graúdos.
● Alta quantidade de ligante, menor resistência
às deformações.
● Zonas de baixo tráfego

Misturas a Frio (Pré-Misturados a Frio – PMF)

→ Agregados graúdos, miúdos e fíler + EAP à
temperatura ambiente
→ Usinas e betoneiras

Tipos:
● Aberto → pequena ou nenhuma quantidade
de miúdos (Vv entre 22 e 34%)
● Semidenso → quantidade intermediária de
miúdos e pouco fíler (Vv entre 15 e 22%)
● Denso → agregados graúdo, miúdo e fíler (Vv
entre 9 e 15%)



Usos:
● Revestimento em zonas de tráfego leve.
● Camada intermediária com CA superposto

Vantagens:
● Equipamentos simples
● Trabalhabilidade à temperatura ambiente
● Alta flexibilidade

Misturas in situ em usinas móveis

Lama Asfáltica:

● Agregados miúdos + EAP + água.
● Recuperação, manutenção e
impermeabilização de pavimentos
desgastados → Rejuvenescimento
● Utilizado como capa selante

Microrrevestimento Asfáltico:

● Evolução da lama, usa EAP modificada por
polímero.
● Rápida liberação do tráfego (~2h)
● Recuperação de pavimentos e capa selante

Misturas preparadas na pista

Tratamentos Superficiais
● TSS, TSD, TST, TAP:
○ Aplicação direta de ligante + agregado
na pista.
○ Finalidades: selagem,
impermeabilização e aumento da
resistência superficial.



Misturas Asfálticas Recicladas

Reciclagem:

● Uso de material fresado e envelhecido →
Aproveitamento de agregados e ligantes
remanescentes
● Pode ser feita:
○ A quente: CAP + Agregados aquecidos.
○ A frio: EAP + Agregados à temperatura
ambiente.




ESTABILIZAÇÃO GRANULOMÉTRICA

Conceito → Melhorar o comportamento de agregados
misturando materiais para atingir uma curva
granulométrica adequada.

Finalidades
● Aumentar resistência.
● Reduzir compressibilidade.
● Melhorar a durabilidade e controlar a
permeabilidade.

Métodos de Dosagem
● Algébrico: Solução de equações.

● Por Tentativas: Ajustes manuais com base em
misturas.

● Gráfico (Rothfuchs): Análise visual em papel
milimetrado













DOSAGEM DE CONCRETO ASFÁLTICO - MARSHALL

Objetivos
● Maximizar a densidade e estabilidade.
● Controlar fluência e vazios para desempenho
adequado.

Parâmetros Avaliados
● Densidade aparente e máxima teórica.
● Volume de vazios na mistura (Vv).
● Volume de betume nos vazios (VCB).
● Vazios do Agregado Mineral (VAM).
● Relação Betume-Vazios (RBV).
● Estabilidade e Fluência no ensaio.














Ensaios Marshall
● Corpo de prova moldado e compactado com
50 ou 75 golpes por face.
● Determinação da estabilidade máxima e
fluência da mistura.

DEFEITOS, AVALIAÇÃO E RESTAURAÇÃO DE PAVIMENTOS

Defeitos de Superfície
● Defeitos: Danos ou deteriorações na superfície,
visíveis a olho nu, classificados segundo
terminologia da norma DNIT 005/2003-TER.

Tipos de Defeitos
● Danos Precoces: Aparecem nos primeiros
meses ou até 2 anos após a execução do
pavimento.
● Danos de Médio e Longo Prazos:
Manifestam-se após anos de operação,
durante a vida útil prevista.

Causas dos Defeitos
● Erros de Projeto:
○ Previsão incorreta do tráfego.
○ Dimensionamento estrutural
inadequado.
○ Falta de planejamento regional.

● Erros na Seleção/Dosagem de Materiais:
○ Seleção inadequada de solos,
agregados ou ligantes.
○ Dosagem errada de cimento, cal ou
CAP.

● Erros Construtivos:
○ Compactação inadequada.
○ Temperatura inadequada na
execução.

● Erros nas Ações de
Conservação/Manutenção:
○ Soluções inadequadas para tipos de
dano.
○ Aplicação incorreta de reforços ou
selagens.

Principais Tipos de Defeitos
(Norma DNIT 005/2003 - TER)
Defeito Descrição
Fissuras e
Trincas
Aberturas na superfície,
podendo ser longitudinais,
transversais, em couro de jacaré
ou bloco.
Afundamentos Deformações verticais por
fluência plástica ou
consolidação.
Ondulação/Corr
ugação
Deformaçõestransversais
onduladas na pista.
Escorregamento Deslocamento do revestimento
sobre a base.
Exsudação Excesso de ligante asfáltico na
superfície.
Desgaste Arrancamento do agregado,
deixando superfície áspera.
Panela/Buraco Cavidade devido à perda de
material, podendo atingir
camadas inferiores.
Remendo Correção localizada de defeitos
(superficial ou profundo).

Outros Defeitos Não Padronizados:
● Segregação: Concentração de agregados
graúdos.
● Bombeamento de Finos: Subida de partículas
finas pela água/tráfego.
● Falha de Bico: Defeito em tratamentos
superficiais por falta de ligante.

Avaliação dos Defeitos
Objetivos
● Diagnóstico do estado de conservação.
● Embasamento técnico para restauração.
● Apoio à gerência e priorização de intervenções.

Normas Aplicadas
● DNIT 005/2003 - TER: Terminologia de defeitos.

● DNIT 006/2003 - PRO: Procedimento de
levantamento e avaliação.

Métodos de Avaliação
● Inspeção Visual sistemática.
● Levantamento em estações a cada 20 m
(rodovias simples e duplas).

● Avaliação de trilhas de roda.

Cálculos:




Técnicas de Restauração
Para Problemas Funcionais (superfície)
● Lama Asfáltica: Selagem e rejuvenescimento.
● Tratamento Superficial: Restauração de
aderência.
● Microrrevestimento Asfáltico: Corrigir abrasão
severa.
● CBUQ de granulometria fina: Reperfilagem.
● CPA e SMA: Melhorar drenagem e atrito.
● Reciclagem: Aproveitamento de material.

Para Problemas Estruturais
● Tratamento ou reforço de camadas existentes.
● Adição de novas camadas estruturais.
● Uso de tecnologias avançadas:
○ Geossintéticos (Geotêxtil, Geogrelha).
○ Camadas de Alívio de Tensões (SAMI).
○ Camadas de Dissipação de Trincas.
○ Reciclagem com Correção de
Granulometria.

Geossintéticos na Restauração
● Funções:
○ Barreiras contra trincas.
○ Dissipação de tensões.

● Materiais:
○ Geotêxteis.
○ Geogrelhas.














Principais Definições
Termo Definição Resumida
Índice de
Gravidade
Individual (IGI)
Produto entre a frequência
relativa e o fator de ponderação
do defeito.
Índice de
Gravidade
Global (IGG)
Soma de todos os IGIs de um
trecho avaliado.
Geossintético Material sintético que reforça o
pavimento, evitando a
propagação de trincas.
SAMI Membrana de absorção de
tensões instalada para
interromper trincas.

	P1 - PAVIMENTAÇÃO
