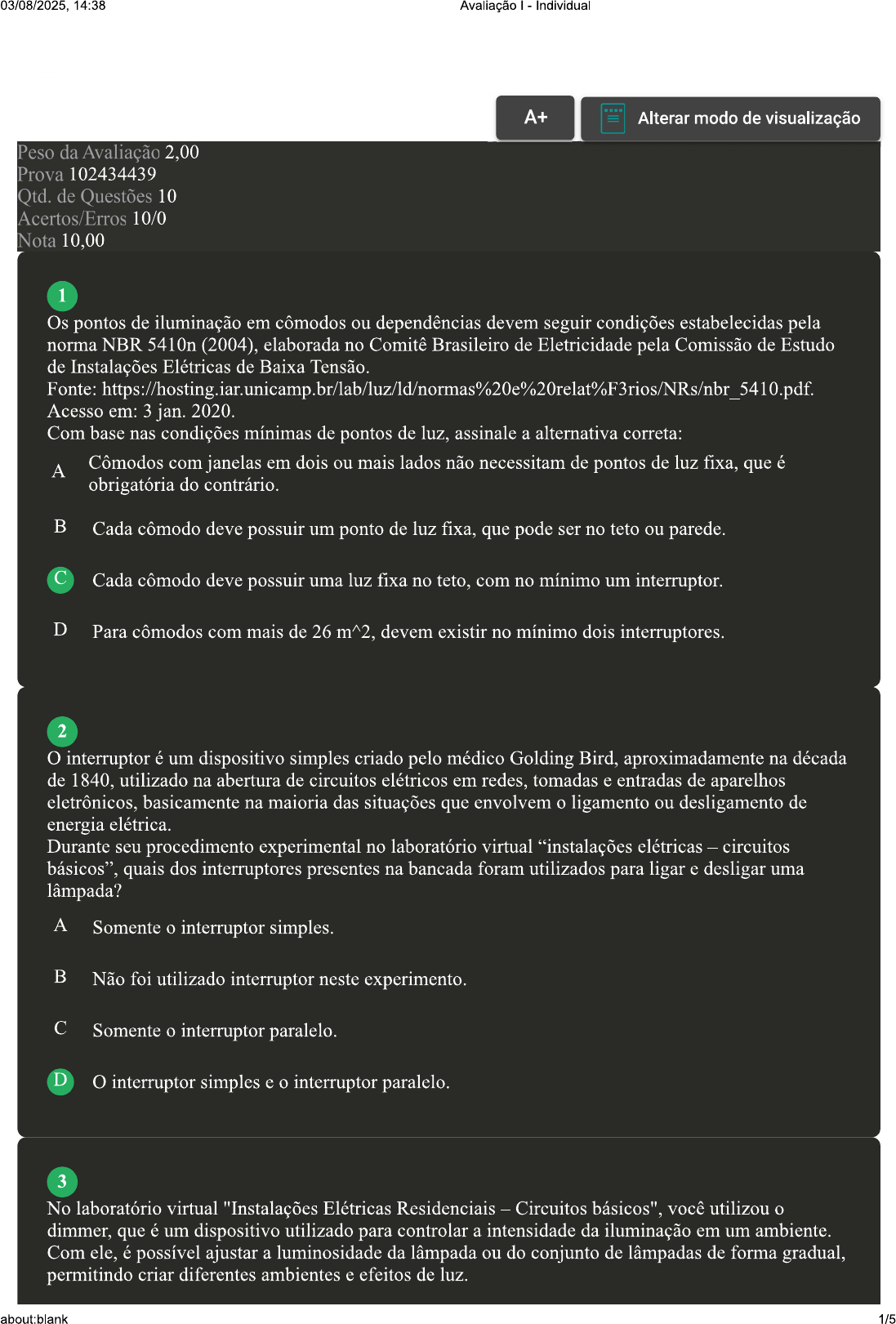

03/08/2025, 14:38 Avaliação I - Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 102434439 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 Os pontos de iluminação em cômodos ou dependências devem seguir condições estabelecidas pela norma NBR 5410n (2004), elaborada no Comitê Brasileiro de Eletricidade pela Comissão de Estudo de Instalações Elétricas de Baixa Tensão. Fonte: Acesso em: 3 jan. 2020. Com base nas condições mínimas de pontos de luz, assinale a alternativa correta: A Cômodos com janelas em dois ou mais lados não necessitam de pontos de luz fixa, que é obrigatória do contrário. Cada cômodo deve possuir um ponto de luz fixa, que pode ser no teto ou parede. Cada cômodo deve possuir uma luz fixa no teto, com no mínimo um interruptor. D Para cômodos com mais de 26 m^2, devem existir no mínimo dois interruptores. 2 interruptor é um dispositivo simples criado pelo médico Golding Bird, aproximadamente na década de 1840, utilizado na abertura de circuitos elétricos em redes, tomadas e entradas de aparelhos eletrônicos, basicamente na maioria das situações que envolvem o ligamento ou desligamento de energia elétrica. Durante seu procedimento experimental no laboratório virtual "instalações elétricas circuitos quais dos interruptores presentes na bancada foram utilizados para ligar e desligar uma lâmpada? A Somente o interruptor simples. B Não foi utilizado interruptor neste experimento. Somente o interruptor paralelo. D interruptor simples e o interruptor paralelo. 3 No laboratório virtual "Instalações Elétricas Residenciais Circuitos básicos", você utilizou o dimmer, que é um dispositivo utilizado para controlar a intensidade da iluminação em um ambiente. Com ele, é possível ajustar a luminosidade da lâmpada ou do conjunto de lâmpadas de forma gradual, permitindo criar diferentes ambientes e efeitos de luz. about:blank 1/503/08/2025, 14:38 Avaliação I - Individual Durante o experimento 3, qual das lâmpadas não funcionou adequadamente quando foi acionada pelo dimmer? A LED. B Fluorescente. Incandescente. D Lâmpadas Halógenas de Tungstênio. 4 Muitas das instalações elétricas utilizam eletrodutos embutidos em alvenaria, que devem ser representados nas plantas da instalação. Com base no exposto, analise as sentenças a seguir: I- As caixas octogonais permitem a conexão de até oito eletrodutos. II- É recomendável posicionar um alto número de circuitos por eletroduto para economizar espaço. III- Os diâmetros dos eletrodutos devem constar na planta. Assinale a alternativa CORRETA: A As sentenças I e II estão corretas. B Somente a sentença III está correta. Somente a sentença I está correta. D As sentenças II e III estão corretas. 5 O projeto elétrico deve seguir as normas especificadas em lei, que são responsabilidade da ABNT Associação Brasileira de Norma Técnicas. Com base nas normas da ABNT, classifique V para as sentenças verdadeiras e F para as falsas: A máxima tensão alternada permitida em edifícios de uso geral é de 1000 Volts. Os para-raios são elementos essenciais, que devem estar presente na maioria das edificações. A máxima tensão contínua permitida em edifícios de uso geral é de 1200 Volts. A norma permite que um condutor neutro tenha seção menor que os condutores fase em certas condições. Assinale a alternativa que apresenta a sequência CORRETA: A F-V-V-F. B V-F-F-V. V-V-F-F. D F-F-V-V. about:blank 2/503/08/2025, 14:38 Avaliação I - Individual 6 A potência atribuída para cada ponto de tomada pode variar, sendo especificada pela norma NBR 5410 (2004). Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: Em cozinhas e banheiros, utiliza-se até três pontos de tomada com 300 VA e o restante com 100 VA. Quando há mais de seis pontos de tomada em uma cozinha, pode-se utilizar duas tomadas com 600 VA e as demais com 100 VA. ( ) Nos cômodos em geral, o recomendado é uma tomada com 600 VA e as demais com 100 VA. ( ) Para certos equipamentos de alto consumo, como ar condicionado e chuveiro, são atribuídas tomadas separadamente, cuja potência pode ser mais alta. Assinale a alternativa que apresenta a sequência CORRETA: FONTE: Acesso em: 3 jan. 2020. A F-F-V-V. B F-V-F-V. V-V-F-F. D V-F-V-F. 7 Os condutores elétricos são uma importante parte das instalações, sendo várias das suas especificações declaradas na norma NBR 5410 (2004). Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) condutor é chamado de fio quando é sólido, maciço e sem isolação. ( ) condutor é chamado de cabo quando é composto de vários fios. ( ) Os fios são chamados de Condutor Classe 1, enquanto que os cabos são chamados de Condutor Classe 2. Os fios possuem alta rigidez, não podendo ser dobrados muitas vezes a risco de quebra. Assinale a alternativa que apresenta a sequência CORRETA: FONTE: Acesso em: 3 jan. 2020. A F-V-F-V. B V-F-V-F. V-V-F-F. D F-F-V-V. about:blank 3/503/08/2025, 14:38 Avaliação I - Individual 8 Os condutores elétricos são uma importante parte das instalações, sendo várias das suas especificações declaradas na norma NBR 5410 (2004). Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) condutor é chamado de fio quando é sólido, maciço e sem isolação. ( ) condutor é chamado de cabo quando é composto de vários fios. ( ) Os fios são chamados de Condutor Classe 1, enquanto que os cabos são chamados de Condutor Classe 2. ( ) Os fios possuem alta rigidez, não podendo ser dobrados muitas vezes a risco de quebra. Assinale a alternativa que apresenta a sequência CORRETA: FONTE: Acesso em: 3 jan. 2020. A V-V-F-F. B V-F-V-F. F-F-V-V. D F-V-F-V. 9 De acordo com a norma NBR 5410 (2004), os quadros de distribuição devem possuir um número mínimo de espaços destinados à reserva, para possibilitar a expansão da instalação, que depende do número de circuitos. Quanto ao número mínimo de espaços de reserva que qualquer circuito deve ter, assinale a alternativa CORRETA: FONTE: Acesso em: 3 jan. 2020. A 1. B 2. 4. D 3. 10 Os elementos elétricos que compõe um edifício incluem tomadas, interruptores, entre outros, e devem ter suas conexões planejadas tanto no interior do edifício quanto as suas conexões com a rede externa. Para isso, utiliza-se três formas de representação gráfica: plantas de situação, planta baixa dos pavimentos e prumada, cada uma com objetivo de descrever uma parte específica do projeto elétrico. Com base nessas formas gráficas de representação, associe os itens, utilizando o código a seguir: I- Planta de situação. II- Planta baixa dos pavimentos. III- Prumada. about:blank 4/503/08/2025, 14:38 Avaliação I - Individual Representação que localiza os elementos da instalação elétrica, incluindo tomadas, interruptores, pontos de iluminação, entre outros. Representação da distribuição elétrica entre diferentes pavimentos de um edifício. Representação que localiza o edifício com relação ao seu exterior, incluindo ruas, postes e entrada de energia no terreno. Assinale a alternativa que apresenta a sequência CORRETA: A I - II - III. B II - - III - I. III - I - II. D III - II I. Imprimir about:blank 5/5
