Questão 1/10 - Máquinas e Acionamentos Elétricos
Considere um motor de indução de 20 CV, com tensão de alimentação 380 V, 60 Hz, FP 0,87
atrasado e rendimento de 91%. Tal máquina está sendo acionada por chave de partida estrela-

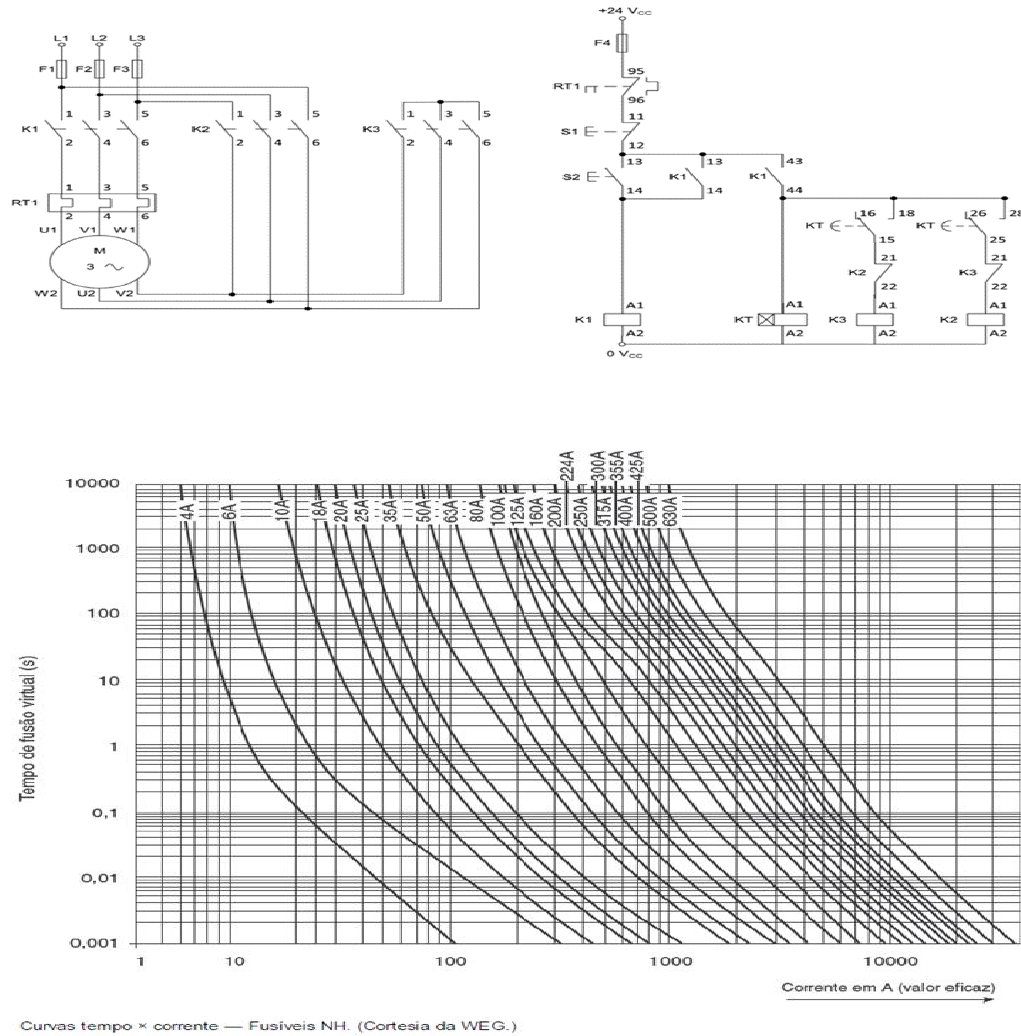

triângulo de acordo com os circuitos de força e comando apresentados na figura a seguir.


Disponível em: material de aula. Acesso em: 18/09/2023.


Disponível em: CREDER, H. Instalações Elétricas, Rio de Janeiro: LTC, 2022. Acesso em:
18/09/2023.
Dimensione as correntes dos dispositivos de manobra e proteção demonstrados nos circuitos
de acionamento do motor considerando utilização de fusível tipo NH (dado pelo gráfico tempo
X IP) e supondo tempo de partida de 4 segundos. Assinale a alternativa correta correspondente
às correntes nominais das contatoras (IK1, IK2, IK3), do relé térmico (IRT1) e dos fusíveis (IF),
respectivamente. Considere 1 CV = 735,49875 W e relação IP/IN = 8.
 A IK1 = 14,1404 A, IK2 = 14,1404 A, IK3 = 8,0454 A, IRT1 = 14,1404 A e IF = 20 A.
 B
IK1 = 16,3734 A, IK2 = 16,3734 A, IK3 = 9,3159 A, IRT1 = 16,3734 A e IF = 35 A.
Você assinalou essa alternativa (B)
 C IK1 = 16,3734 A, IK2 = 9,3159 A, IK3 = 9,3159 A, IRT1 = 16,3734 A e IF = 35 A.
 D IK1 = 14,1404 A, IK2 = 8,0454 A, IK3 = 8,0454 A, IRT1 = 14,1404 A e IF = 35 A.
 E IK1 = 16,3734 A, IK2 = 16,3734 A, IK3 = 9,3159 A, IRT1 = 9,3159 A e IF = 20 A.

Questão 2/5 - Máquinas e Acionamentos Elétricos
A chave estrela-triângulo tem como principal característica a redução da tensão de
alimentação nas bobinas do motor para assim diminuir a corrente durante o processo de
partida. Sobre este princípio de funcionamento, é correto afirmar que:
 A
O motor inicia seu funcionamento em triângulo, com a tensão de linha da rede de
alimentação e posteriormente altera sua conexão para estrela, recebendo alimentação
reduzida por tensão de fase.
 B
A redução da tensão e corrente de partida são de 58% do valor nominal para ambas as
grandezas.
 C
A chave de partida estrela-triângulo é utilizada em sua totalidade para acionamento de
motores que partem com carga acoplada ao eixo e com conjugado de partida na ordem de
80% do conjugado nominal.
 D
O conjugado de partida é proporcional ao quadrado da tensão de alimentação, por isso é
reduzido, chegando a aproximadamente 20% a 50% do conjugado nominal. Por esse
motivo, os motores devem partir sem carga e somente depois que são conectados em
triângulo e energizados pela tensão nominal, é que a carga pode ser acoplada ao eixo.
Você assinalou essa alternativa (D)
 E
A velocidade do motor se estabiliza entre 75% e 85% da velocidade nominal. Neste
momento, ocorre a comutação da ligação de estrela para triângulo. Porém, mesmo
operando em tensão nominal, o motor apresenta desempenho reduzido em relação a suas
características nominais.

Questão 3/5 - Máquinas e Acionamentos Elétricos
Numa chave estrela-triângulo, devido a redução da tensão nominal na partida do motor, há
uma diminuição tanto da corrente como do torque de partida em mesma proporção. Considere
a partida em estrela-triângulo de um motor de indução de 100 CV, 2 polos, com tensão de
alimentação de 380 V, 60 Hz, FP 0,85 atrasado, rendimento de 89% e constante do motor K =
1,3643.10-3. Calcule a tensão, corrente e torque de partida quando o motor está conectado em
estrela e assinale a alternativa correta (1 CV = 735,49875 W).
Você não pontuou essa questão
 A VP = 127 V; IP = 85,675 A e TP = 65,668 N.m.
 B
VP = 219,39 V; IP = 85,675 A e TP = 56 N.m.
Você assinalou essa alternativa (B)
 C VP = 219,39 V; IP = 48,746 A e TP = 65,668 N.m.
 D VP = 127 V; IP = 48,746 A e TP = 56 N.m.
 E VP = 219,39 V; IP = 85,675 A e TP = 65,668 N.m.

Questão 4/5 - Máquinas e Acionamentos Elétricos
A correção do fator de potência tem por objetivo especificar a potência reativa necessária para
a elevação de tal fator, assim evitando a ocorrência de cobrança de excedentes de demanda e
consumo de reativo por parte da concessionária bem como obter os benefícios adicionais em
termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. A figura a
seguir mostra o triângulo de potências para um determinado banco de capacitores a ser
dimensionado para correção do fator de potência de uma instalação elétrica.


Disponível em: material de aula. Acesso em: 30/09/2023.

Considere que a instalação elétrica tem carga instalada de 250 kW e possui fator de potência
atual de 0,75 e quer corrigir para 0,93. Assinale a alternativa correta com os valores dos
ângulos f1 e f2 (em graus) bem como potência capacitiva Pc (em kvar) necessários para correção
do fator de potência da instalação.
 A
f1 = 41,4096°, f2 = 21,5652° e Pc = 121,672 kvar.
Você assinalou essa alternativa (A)
 B f1 = 41,4096°, f2 = 21,5652° e Pc = 349,077 kvar.
 C f1 = 21,5652°, f2 = 41,4096° e Pc = 121,672 kvar.
 D f1 = 48,5903°, f2 = 68,4348° e Pc = 349,077 kvar.
 E f1 = 68,4348°, f2 = 48,5903° e Pc = 349,077

Questão 5/5 - Máquinas e Acionamentos Elétricos
A frenagem de um motor por injeção de corrente contínua, também conhecida como frenagem
eletromagnética, é um método que transforma o motor CA em um eletroímã interrompendo o
movimento do rotor pela aplicação de corrente contínua aos seus enrolamentos fixos.


Disponível em: https://crushtymks.com/pt/electric-motor/180-two-basic-methods-used-for-
braking-a-motor-dc-injection-and-dynamic.html. Acesso em: 30/09/2023.
Considere a figura anterior e o funcionamento da frenagem de motor por injeção de corrente
contínua e assinale a alternativa correta.
 A
O giro do eixo do motor se dá pelo princípio magnético básico de que mesmos polos
magnéticos se atraem e polos magnéticos opostos se repelem, conforme indica a figura.
 B
Quando a tensão CA de um motor de indução é retirada, não haverá mais campo induzido
para mantê-lo girando e, portanto, o motor irá frear imediatamente sem ação relevante
no tempo de inércia.
 C
Ao aplicar uma tensão CC aos enrolamentos do motor assim que a tensão CA for
removida, um campo magnético constante será gerado no estator de forma a não alterar a
sua polaridade. Isso irá parar o rotor quando os campos magnéticos estiverem alinhados.
Você assinalou essa alternativa (C)
 D
A escolha pela frenagem por injeção de corrente contínua não se dá por conta do tempo
de parada do motor, mas pela forma mais suave que a frenagem ocorre.
 E
Nesse tipo de frenagem, aplicamos corrente contínua aos enrolamentos de um motor CA
concomitante a alimentação por corrente alternada. Isso transforma o motor em um
eletroímã, interrompendo o movimento do rotor.
