Questão 1/10 - Máquinas e Acionamentos Elétricos
Numa chave estrela-triângulo, devido a redução da tensão nominal na partida do motor, há uma diminuição tanto da corrente como do torque de partida em mesma proporção. Considere a partida em estrela-triângulo de um motor de indução de 100 CV, 2 polos, com tensão de alimentação de 380 V, 60 Hz, FP 0,85 atrasado, rendimento de 89% e constante do motor K = 1,3643.10-3. Calcule a tensão, corrente e torque de partida quando o motor está conectado em estrela e assinale a alternativa correta (1 CV = 735,49875 W).

	A
	VP = 127 V; IP = 85,675 A e TP = 65,668 N.m.

	B
	VP = 219,39 V; IP = 85,675 A e TP = 56 N.m.

	C
	VP = 219,39 V; IP = 48,746 A e TP = 65,668 N.m.
Você assinalou essa alternativa (C)

	D
	VP = 127 V; IP = 48,746 A e TP = 56 N.m.

	E
	VP = 219,39 V; IP = 85,675 A e TP = 65,668 N.m.
Questão 2/10 - Máquinas e Acionamentos Elétricos

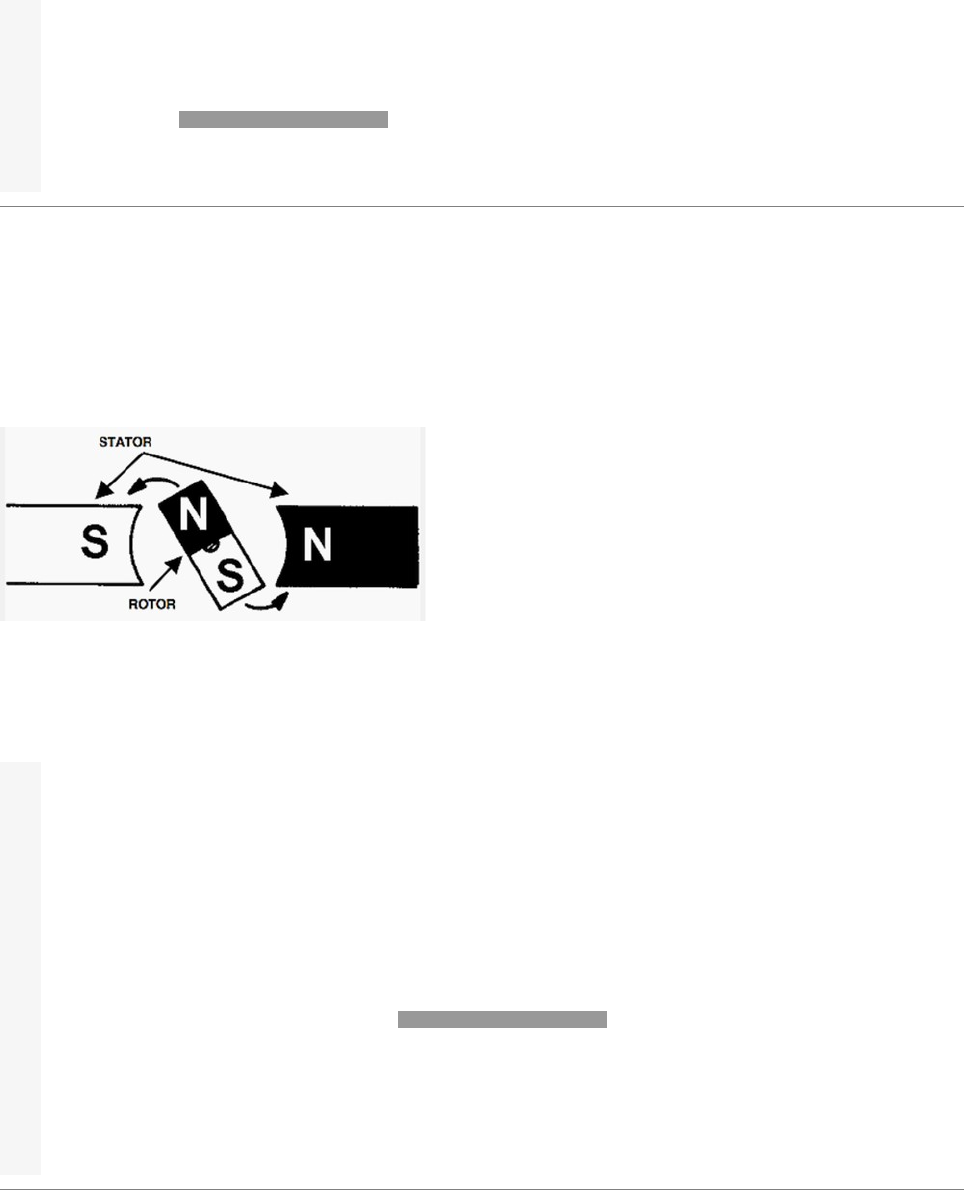

A frenagem de um motor por injeção de corrente contínua, também conhecida como frenagem eletromagnética, é um método que transforma o motor CA em um eletroímã interrompendo o movimento do rotor pela aplicação de corrente contínua aos seus enrolamentos fixos.
Disponível em: https://crushtymks.com/pt/electric-motor/180-two-basic-methods-used-for-braking-a-motor-dc-injection-and-dynamic.html. Acesso em: 30/09/2023.
Considere a figura anterior e o funcionamento da frenagem de motor por injeção de corrente contínua e assinale a alternativa correta.

	A
	O giro do eixo do motor se dá pelo princípio magnético básico de que mesmos polos magnéticos se atraem e polos magnéticos opostos se repelem, conforme indica a figura.

	B
	Quando a tensão CA de um motor de indução é retirada, não haverá mais campo induzido para mantê-lo girando e, portanto, o motor irá frear imediatamente sem ação relevante no tempo de inércia.

	C
	Ao aplicar uma tensão CC aos enrolamentos do motor assim que a tensão CA for removida, um campo magnético constante será gerado no estator de forma a não alterar a sua polaridade. Isso irá parar o rotor quando os campos magnéticos estiverem alinhados.
Você assinalou essa alternativa (C)

	D
	A escolha pela frenagem por injeção de corrente contínua não se dá por conta do tempo de parada do motor, mas pela forma mais suave que a frenagem ocorre.

	E
	Nesse tipo de frenagem, aplicamos corrente contínua aos enrolamentos de um motor CA concomitante a alimentação por corrente alternada. Isso transforma o motor em um eletroímã, interrompendo o movimento do rotor.
Questão 3/10 - Máquinas e Acionamentos Elétricos
Numa chave compensadora, devido a redução da tensão nominal na partida do motor, há uma diminuição tanto da corrente como do torque de partida de acordo com o tap utilizado. Considere a partida compensadora de um motor de indução de 50 CV, com tensão de alimentação de 380 V, 60 Hz, FP 0,88 atrasado, rendimento de 91% e velocidade nominal de 3565 RPM. Calcule a tensão, corrente e torque de partida quando o autotransformador está ligado no tap de 85% da tensão nominal e a relação IP/IN = 8.  Assinale a alternativa correta (1 CV = 735,49875 W).

	A
	VP = 323 V; IP = 403,2706 A e TP = K.71,170 N.m.
Você assinalou essa alternativa (A)

	B
	VP = 380 V; IP = 403,2706 A e TP = K.71,170 N.m.

	C
	VP = 323 V; IP = 474,4523 A e TP = K.71,170 N.m.

	D
	VP = 380 V; IP = 403,2706 A e TP = K.7,453 N.m.

	E
	VP = 323 V; IP = 474,4523 A e TP = K.7,453 N.m.
Questão 4/10 - Máquinas e Acionamentos Elétricos
A partida compensadora é empregada para acionamento de motores de elevada potência e que por isso exigem uma redução na corrente de partida para evitar prejuízos em equipamentos que ficarão sujeitos aos efeitos da decorrente queda de tensão. A redução da tensão e, por consequência, da corrente de partida é realizada a partir de um autotransformador. A figura seguinte apresenta o circuito de força e de comando da chave de partida compensadora.
Disponível em: material de aula. Acesso em: 23/09/2023.
Analise os circuitos apresentados na figura e assinale a alternativa correta:

	A
	A aplicação de uma tensão reduzida ao motor na partida se dá por meio da energização dos contatores K1 e K3, logo após o acionamento da botoeira S2.

	B
	Com a energização da bobina do contator K3, após acionamento da botoeira S2, o contato 13-14 de K3 irá fechar, energizando o contator K2. Da mesma forma, o contato 21-22 de K3 se manterá fechado, permanecendo energizada a bobina do contator K1.

	C
	O contato 13-14 de K2 é responsável por manter a bobina do contator K2 energizada, e o contato 43-44 de K2 irá energizar a bobina do relé temporizador KT fazendo com que ele inicie a contagem do tempo pré-programado.

	D
	A tensão da rede de alimentação será diretamente aplicada aos terminais do motor somente quando o contator K1 permanecer acionado.
Você assinalou essa alternativa (D)

	E
	Quando o tempo do relé temporizador finalizar, então o seu contato NAF irá comutar, desenergizar o contator K3 e com isso reabrir seus contatos 13-14 e 21-22, permitindo a desenergização da bobina do contator K1.
Questão 5/10 - Máquinas e Acionamentos Elétricos
Considere um motor de indução com tensão de alimentação de 380 V, 60 Hz, 15 CV, FP 0,83 atrasado e rendimento de 88%. Tal máquina está sendo acionada por chave de partida estrela-triângulo. Calcule a tensão e corrente de partida quando o motor está conectado em estrela e assinale a alternativa correta (1 CV = 735,49875 W).

	A
	VY = 219,39 V e IY = 7,5702 A.
Você assinalou essa alternativa (A)

	B
	VY = 658,18 V e IY = 13,1172 A.

	C
	VY = 658,18 V e IY = 7,5702 A.

	D
	VY = 219,39 V e IY = 13,1172 A.

	E
	VY = 380 V e IY = 7,5702 A.
Questão 6/10 - Máquinas e Acionamentos Elétricos
A função principal da chave compensadora é reduzir a tensão de alimentação nas bobinas do motor a partir de um autotransformador, diminuindo com isso a corrente durante o processo de partida. A figura a seguir mostra o esquema de ligação das bobinas de um autotransformador com valores percentuais de suas derivações. Sobre as características desta chave de partida, é correto dizer que:
Disponível em: material de aula. Acesso em: 23/09/2023.

	A
	A redução da tensão de partida ocorre devido a ligação dos terminais do motor às derivações, conhecidas como taps do autotransformador. Quanto maior for o percentual do tap, menor será a tensão aplicada, e consequentemente menor será a redução da corrente de partida.

	B
	A escolha do tap ocorre em função da carga do motor durante a partida. Quanto maior a carga menor o percentual do tap, assim a tensão e correntes de partida serão menores.

	C
	A escolha e utilização do valor percentual do tap no autotransformador é fixa e imutável, ou seja, não há possibilidade de se variar a derivação durante o processo de partida do motor, sendo a tensão reduzida aplicada em função do tap invariável.

	D
	Supondo que cada enrolamento do autotransformador mostrado na figura seja projetado para uma tensão de 220 V, então significa que no tap de 75% a tensão será de 165 V, no de 50% a tensão será de 110 V e no de 25% a tensão será de 55 V, sempre em relação ao ponto de interligação das bobinas.
Você assinalou essa alternativa (D)

	E
	A figura apresenta um autotransformador trifásico cujos enrolamentos estão ligados em triângulo. É possível notar que há quatro derivações no enrolamento de cada fase de forma que a indicação de porcentagem nas derivações indica qual a porcentagem da corrente de partida em cada derivação.
Questão 7/10 - Máquinas e Acionamentos Elétricos
A correção do fator de potência tem por objetivo especificar a potência reativa necessária para a elevação de tal fator, assim evitando a ocorrência de cobrança de excedentes de demanda e consumo de reativo por parte da concessionária bem como obter os benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. A figura a seguir mostra o triângulo de potências para um determinado banco de capacitores a ser dimensionado para correçãodo fator de potência de uma instalação elétrica.
Disponível em: material de aula. Acesso em: 30/09/2023.
Considere que a instalação elétrica tem carga instalada de 250 kW e possui fator de potência atual de 0,75 e quer corrigir para 0,93. Assinale a alternativa correta com os valores dos ângulos f1 e f2 (em graus) bem como potência capacitiva Pc (em kvar) necessários para correção do fator de potência da instalação.

	A
	f1 = 41,4096°, f2 = 21,5652° e Pc = 121,672 kvar.
Você assinalou essa alternativa (A)

	B
	f1 = 41,4096°, f2 = 21,5652° e Pc = 349,077 kvar.

	C
	f1 = 21,5652°, f2 = 41,4096° e Pc = 121,672 kvar.

	D
	f1 = 48,5903°, f2 = 68,4348° e Pc = 349,077 kvar.

	E
	f1 = 68,4348°, f2 = 48,5903° e Pc = 349,077
Questão 8/10 - Máquinas e Acionamentos Elétricos
Considere um motor de indução de 20 CV, com tensão de alimentação 380 V, 60 Hz, FP 0,87 atrasado e rendimento de 91%. Tal máquina está sendo acionada por chave de partida estrela-triângulo de acordo com os circuitos de força e comando apresentados na figura a seguir.
Disponível em: material de aula. Acesso em: 18/09/2023.
Disponível em: CREDER, H. Instalações Elétricas, Rio de Janeiro: LTC, 2022. Acesso em: 18/09/2023.
Dimensione as correntes dos dispositivos de manobra e proteção demonstrados nos circuitos de acionamento do motor considerando utilização de fusível tipo NH (dado pelo gráfico tempo X IP) e supondo tempo de partida de 4 segundos. Assinale a alternativa correta correspondente às correntes nominais das contatoras (IK1, IK2, IK3), do relé térmico (IRT1) e dos fusíveis (IF), respectivamente. Considere 1 CV = 735,49875 W e relação IP/IN = 8.

	A
	IK1 = 14,1404 A, IK2 = 14,1404 A, IK3 = 8,0454 A, IRT1 = 14,1404 A e IF = 20 A.

	B
	IK1 = 16,3734 A, IK2 = 16,3734 A, IK3 = 9,3159 A, IRT1 = 16,3734 A e IF = 35 A.
Você assinalou essa alternativa (B)

	C
	IK1 = 16,3734 A, IK2 = 9,3159 A, IK3 = 9,3159 A, IRT1 = 16,3734 A e IF = 35 A.

	D
	IK1 = 14,1404 A, IK2 = 8,0454 A, IK3 = 8,0454 A, IRT1 = 14,1404 A e IF = 35 A.

	E
	IK1 = 16,3734 A, IK2 = 16,3734 A, IK3 = 9,3159 A, IRT1 = 9,3159 A e IF = 20 A.
Questão 9/10 - Máquinas e Acionamentos Elétricos
O rendimento de um motor trifásico de indução está diretamente relacionado a sua potência, porém nem toda energia que lhe é fornecida é de fato transferida em forma de trabalho pelo eixo devido as perdas que ocorrem no interior do equipamento. Sobre as grandezas envolvidas no processo de conversão da potência elétrica em potência mecânica e os gráficos a seguir, avalie as afirmações.
Disponível em: material de aula. Acesso em: 30/09/2023.
I. O gráfico (a) demonstra a potência p(t) de uma carga em que a tensão v(t) e a corrente i(t) estão defasadas (em determinado instante de tempo a tensão v(t) é positiva, enquanto a corrente i(t) é negativa). Portanto, nesta condição, haverá um atraso caracterizado pelo ângulo de fase f, resultando numa parte do produto entre v(t) e i(t) negativo representado pela área da curva de potência p(t) na região inferior do gráfico.
II. O gráfico (b) demonstra a potência instantânea p(t) de uma carga em que a tensão v(t) e a corrente i(t) estão em fase (ambas são positivas ou negativas no mesmo intervalo de tempo durante todo o período). Portanto, nesta condição, toda a área sob a curva de potência p(t) fica na região superior e positiva do gráfico já que o produto entre v(t) e i(t) será sempre positivo.
III. A potência média representa a potência ativa e pode ser calculada pela integral da potência instantânea p(t) ao longo de um ciclo completo da onda senoidal.
IV. A parte negativa da potência instantânea identificado em (b) é chamada de potência reativa e é definida pelo valor de pico da potência reativa instantânea.
É correto o que se afirma em:

	A
	I, apenas.

	B
	II e III, apenas.

	C
	I e III, apenas.

	D
	III e IV, apenas.
Você assinalou essa alternativa (D)

	E
	I, III e IV, apenas.
Questão 10/10 - Máquinas e Acionamentos Elétricos
As chaves de partida sequencial ou em cascata permitem ligar motores um após o outro em intervalos de tempo diferentes a partir de uma única soft-starter. Devido ao alto pico de corrente na partida de um motor de indução trifásico, que pode ser de 6 a 10 vezes o valor da corrente nominal, o uso desta chave é fundamental para evitar sobrecarga na rede de alimentação quando é necessário acionar vários motores ao mesmo tempo. Sobre este tipo de ligação, avalie as afirmações a seguir.
I. Um motor é iniciado individualmente, e uma vez concluída sua partida, a soft-starter alimenta-o com a tensão da rede elétrica para depois iniciar a partida de outro motor.
II. Geralmente são utilizados motores de diferentes potências e características de carga acionados por redes de comunicação, o que torna a partida mais eficiente.
III. Para garantir o desempenho adequado, a potência da soft-starter deve ser, no mínimo, igual à potência nominal do maior dos motores a serem acionados em sequência.
IV. Caso não houver pausa entre as partidas dos motores, a capacidade da soft-starter deve ser especificada com base na corrente eficaz resultante.
É correto o que se afirma em:

	A
	I e II, apenas.

	B
	I e III, apenas.

	C
	II e III, apenas.

	D
	I e IV, apenas.

	E
	I, III e IV, apenas.
Você assinalou essa alternativa (E)
