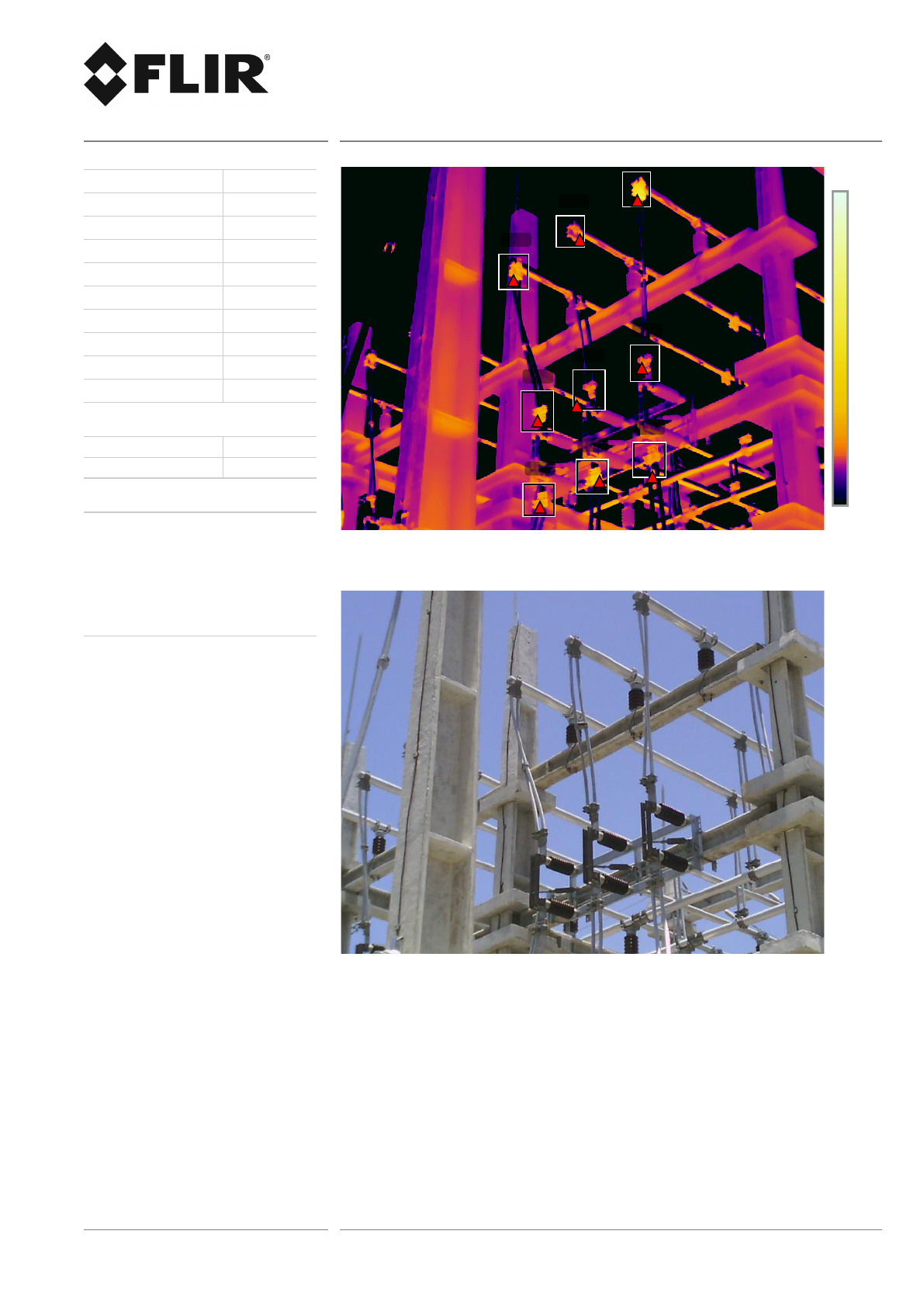

Relatorio Termografico SE 34,5KV
1/8
11/10/2024 11:03:01 °CBx1
Bx2
Bx3
Bx4
Bx5
Bx6
Bx7
Bx8
Bx9
90,0
20,0
11102024110304586.jpg FLIR T530 79319493
Measurements
Bx1 Max 69,2 °C
Bx2 Max 43,6 °C
Bx3 Max 44,1 °C
Bx4 Max 38,9 °C
Bx5 Max 40,8 °C
Bx6 Max 46,3 °C
Bx7 Max 44,1 °C
Bx8 Max 54,4 °C
Bx9 Max 44,0 °C
Dt1 Bx1.Max - Bx3.Max 25,1 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
39T2-1
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33°
Humidade relativa 53%
Delta entre B1 / B3 divergencia de
temperatura 25,1 °C
11/10/2024 11:03:01
11102024110304586.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
2/8
11/10/2024 11:07:21 °C
Bx1Bx2Bx3
Bx4
Bx5Bx6
Bx7Bx8Bx9
El1
90,0
20,0
11102024110726535.jpg FLIR T530 79319493
Measurements
Bx1 Max 37,8 °C
Bx2 Max 38,4 °C
Bx3 Max 40,1 °C
Bx4 Max 44,7 °C
Bx5 Max 40,9 °C
Bx6 Max 50,7 °C
Bx7 Max 50,9 °C
Bx8 Max 61,2 °C
Bx9 Max 65,2 °C
El1 Max 45,7 °C
Dt1 Bx9.Max - Bx1.Max 27,4 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
Chave SEC 39T2-2
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33°
Humidade relativa 53%
Delta entre B1 / B9 divergencia de
temperatura 27,4 °C
11/10/2024 11:07:21
11102024110726535.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
3/8
11/10/2024 11:05:25 °C
Bx1
Bx2
Bx3
90,0
20,0
11102024110529391.jpg FLIR T530 79319493
Measurements
Bx1 Max 66,9 °C
Bx2 Max 54,8 °C
Bx3 Max 46,5 °C
Dt1 Bx1.Max - Bx3.Max 20,4 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99-T2-1
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33 °C
Humidade relativa 53%
Delta entre B1 / B3 divergencia de
temperatura 20,4 °C
11/10/2024 11:05:25
11102024110529391.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
4/8
11/10/2024 10:17:34 °C
Bx1
Bx2
Bx3 90,0
20,0
11102024101742046.jpg FLIR T530 79319493
Measurements
Bx1 Max 76,3 °C
Bx2 Max 41,5 °C
Bx3 Max 42,5 °C
Dt1 Bx1.Max - Bx2.Max 34,9 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C03 SLE 14
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33°
Humidade relativa 53%
Delta entre B1 / B3 divergencia de
temperatura 34,9 °C
11/10/2024 10:17:34
11102024101742046.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
5/8
11/10/2024 10:24:39 °C
Bx1Bx2Bx3
90,0
20,0
11102024102448996.jpg FLIR T530 79319493
Measurements
Bx1 Max 38,4 °C
Bx2 Max 59,5 °C
Bx3 Max 37,7 °C
Dt1 Bx2.Max - Bx1.Max 21,1 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C01 SLE 14
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33 °C
Humidade relativa 53%
Delta entre B2 / B1 divergencia de
temperatura 21,1 °C
11/10/2024 10:24:39
11102024102448996.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
6/8
11/10/2024 10:26:28 °C
Bx1Bx2Bx3
90,0
20,0
11102024102632919.jpg FLIR T530 79319493
Measurements
Bx1 Max 39,6 °C
Bx2 Max 50,3 °C
Bx3 Max 40,0 °C
Dt1 Bx2.Max - Bx1.Max 10,8 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C04 SLE 13
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33°
Humidade relativa 53%
Delta entre B2 / B1 divergencia de
temperatura 10,8 °C
11/10/2024 10:26:28
11102024102632919.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
7/8
11/10/2024 10:22:33 °C
Bx1Bx2Bx3
90,0
20,0
11102024102236983.jpg FLIR T530 79319493
Measurements
Bx1 Max 37,8 °C
Bx2 Max 56,1 °C
Bx3 Max 40,6 °C
Dt1 Bx2.Max - Bx1.Max 18,3 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C05 SLE 13
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33°
Humidade relativa 53%
Delta entre B2 / B1 divergencia de
temperatura 18,3 °C
11/10/2024 10:22:33
11102024102236983.jpg FLIR T530 79319493
Relatorio Termografico SE 34,5KV
8/8
11/10/2024 16:04:44 °C
Bx1Bx2Bx3
Bx4Bx5Bx6
90,0
20,0
11102024160448176.jpg FLIR T530 79319493
Measurements
Bx1 Max 68,9 °C
Bx2 Max 70,7 °C
Bx3 Max 73,0 °C
Bx4 Max 66,8 °C
Bx5 Max 77,3 °C
Bx6 Max 69,7 °C
Dt1 Bx5.Max - Bx4.Max 10,5 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
Disjuntor Q0 O5T2
Geração instantanea 460,5 MW
Velocidade do vento 11,7m/s
Temperatura ambiente 33°
Humidade relativa 53%
Delta entre B5 / B4 divergencia de
temperatura 10,5 °C
11/10/2024 16:04:44
11102024160448176.jpg FLIR T530 79319493
