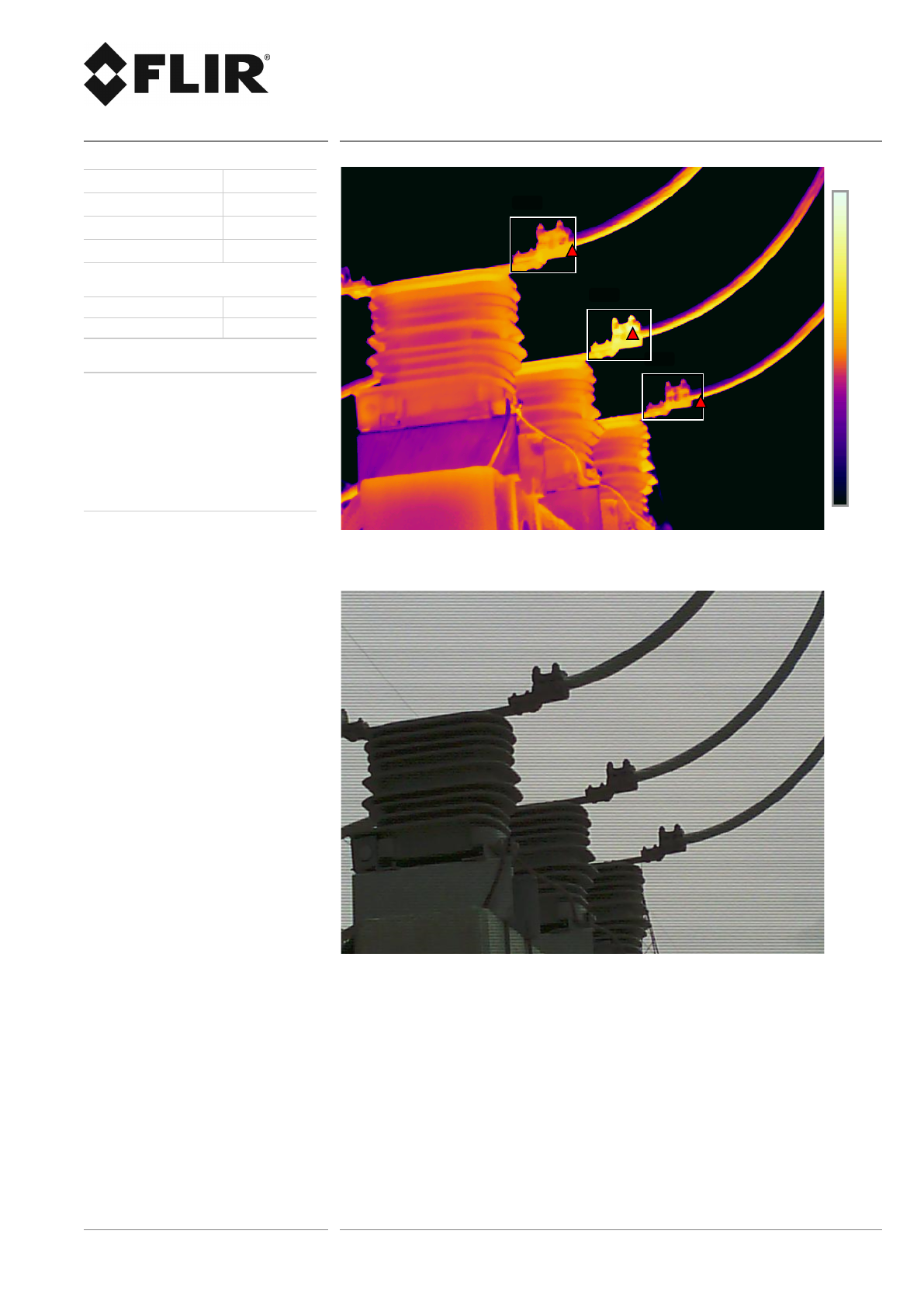

Relatorio de monitoramento termografico SE 34,5 KV
1/10
07/11/2024 11:25:44 °C
Bx1
Bx2
Bx3
50,0
20,0
07112024112548785.jpg FLIR T530 79319493
07/11/2024 11:25:44
07112024112548785.jpg FLIR T530 79319493
Measurements
Bx1 Max 42,0 °C
Bx2 Max 51,0 °C
Bx3 Max 41,4 °C
Dt1 Bx2.Max - Bx3.Max 9,6 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C01 SLE 14
Geração instântanea 378 MW
Velocidade do vento 9,2 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase B delta entre B2/B3 9,6 °C
Relatorio de monitoramento termografico SE 34,5 KV
2/10
07/11/2024 11:29:00 °C
Bx1
Bx2
Bx3
50,0
20,0
07112024112907436.jpg FLIR T530 79319493
07/11/2024 11:29:00
07112024112907436.jpg FLIR T530 79319493
Measurements
Bx1 Max 40,6 °C
Bx2 Max 49,2 °C
Bx3 Max 41,5 °C
Dt1 Bx2.Max - Bx1.Max 8,6 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C04 SLE 13
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase B delta entre B2/B1 8,6°C
Relatorio de monitoramento termografico SE 34,5 KV
3/10
07/11/2024 11:30:23 °C
Bx1
Bx2
Bx3
50,0
20,0
07112024113026772.jpg FLIR T530 79319493
07/11/2024 11:30:23
07112024113026772.jpg FLIR T530 79319493
Measurements
Bx1 Max 41,1 °C
Bx2 Max 60,4 °C
Bx3 Max 42,4 °C
Dt1 Bx2.Max - Bx1.Max 19,3 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99C05 SLE 13
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase B delta entre B2/B1 19,3°C
Relatorio de monitoramento termografico SE 34,5 KV
4/10
07/11/2024 11:36:52 °C
Bx1
Bx2
Bx3
Bx4Bx5Bx6
Bx7Bx8
Bx9
50,0
20,0
07112024113657202.jpg FLIR T530 79319493
07/11/2024 11:36:52
07112024113657202.jpg FLIR T530 79319493
Measurements
Bx1 Max 66,8 °C
Bx2 Max 39,3 °C
Bx3 Max 45,6 °C
Bx4 Max 40,1 °C
Bx5 Max 38,8 °C
Bx6 Max 47,6 °C
Bx7 Max 41,4 °C
Bx8 Max 52,9 °C
Bx9 Max 45,4 °C
Dt2 Bx8.Max - Bx7.Max 11,4 °C
Dt1 Bx1.Max - Bx2.Max 27,5 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
CHAVE 39T2-1
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase A delta entre B1/B2 27,5°C
Divergencia de temperatura na
fase B delta entre B8/B7 11,4°C
Relatorio de monitoramento termografico SE 34,5 KV
5/10
07/11/2024 11:43:12 °C
Bx1
Bx2
Bx3
Bx4
Bx5
Bx6
50,0
20,0
07112024114315080.jpg FLIR T530 79319493
07/11/2024 11:43:12
07112024114315080.jpg FLIR T530 79319493
Measurements
Bx1 Max 48,3 °C
Bx2 Max 48,4 °C
Bx3 Max 50,2 °C
Bx4 Max 52,8 °C
Bx5 Max 57,0 °C
Bx6 Max 58,3 °C
Dt1 Bx6.Max - Bx1.Max 10,0 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
CHAVE 39T2-2
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase C delta entre B6/B1 10,0°C
Relatorio de monitoramento termografico SE 34,5 KV
6/10
07/11/2024 11:40:41 °C
Bx1
Bx2
Bx3
50,0
20,0
07112024114044223 - Co… FLIR T530 79319493
Measurements
Bx1 Max 55,0 °C
Bx2 Max 53,7 °C
Bx3 Max 45,5 °C
Dt1 Bx1.Max - Bx3.Max 9,5 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99T2-1
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase A delta entre B1/B3 9,5°C
07/11/2024 11:40:41
07112024114044223 - Co… FLIR T530 79319493
Relatorio de monitoramento termografico SE 34,5 KV
7/10
07/11/2024 12:08:57 °C
Bx1Bx2Bx3
Bx4Bx5Bx6
50,0
20,0
07112024120902674.jpg FLIR T530 79319493
07/11/2024 12:08:57
07112024120902674.jpg FLIR T530 79319493
Measurements
Bx1 Max 52,6 °C
Bx2 Max 42,8 °C
Bx3 Max 45,2 °C
Bx4 Max 43,3 °C
Bx5 Max 48,7 °C
Bx6 Max 46,7 °C
Dt1 Bx1.Max - Bx2.Max 9,8 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
CHAVE 39T1-1
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase A delta entre B1/B2 9,8°C
Relatorio de monitoramento termografico SE 34,5 KV
8/10
07/11/2024 12:06:25 °C
Bx1Bx2Bx3
Bx4Bx5Bx6
50,0
20,0
07112024120630045.jpg FLIR T530 79319493
07/11/2024 12:06:25
07112024120630045.jpg FLIR T530 79319493
Measurements
Bx1 Max 42,1 °C
Bx2 Max 42,7 °C
Bx3 Max 44,1 °C
Bx4 Max 71,5 °C
Bx5 Max 47,7 °C
Bx6 Max 60,8 °C
Dt1 Bx4.Max - Bx1.Max 29,4 °C
Dt2 Bx6.Max - Bx1.Max 18,7 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
CHAVE 39T1-2
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase A delta entre B4/B1 29,4°C
Divergencia de temperatura na
fase C delta entre B6/B1 29,4°C
Relatorio de monitoramento termografico SE 34,5 KV
9/10
07/11/2024 11:59:50 °C
Bx1
Bx2
Bx3 Bx4
Bx5
Bx6
50,0
20,0
07112024115956172.jpg FLIR T530 79319493
07/11/2024 11:59:50
07112024115956172.jpg FLIR T530 79319493
Measurements
Bx1 Max 48,5 °C
Bx2 Max 50,5 °C
Bx3 Max 65,0 °C
Bx4 Max 50,1 °C
Bx5 Max 53,8 °C
Bx6 Max 58,3 °C
Dt1 Bx3.Max - Bx1.Max 16,5 °C
Dt2 Bx6.Max - Bx1.Max 9,8 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
TC 99T1-2
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase C delta entre B3/B1 16,5°C
Divergencia de temperatura na
fase C delta entre B6/B1 9,8°C
Relatorio de monitoramento termografico SE 34,5 KV
10/10
07/11/2024 12:16:11 °C
Bx1Bx2Bx3
Bx4Bx5Bx6
90,0
20,0
07112024121624049.jpg FLIR T530 79319493
07/11/2024 12:16:11
07112024121624049.jpg FLIR T530 79319493
Measurements
Bx1 Max 55,0 °C
Bx2 Max 56,3 °C
Bx3 Max 56,6 °C
Bx4 Max 56,7 °C
Bx5 Max 61,5 °C
Bx6 Max 54,4 °C
Dt1 Bx5.Max - Bx6.Max 7,1 °C
Parameters
Emissivity 0.83
Refl. temp. 30 °C
Note
DJ Q0 05T2 VENTILAÇÃO FORÇADA
Geração instântanea 378 MW
Velocidade do vento 9,3 M/s
Temperatura Ambiente 31,5 °C
Humidade relativa 35%
OBS: Divergencia de temperatura na
fase B delta entre B5/B6 7,1°C
