Componentes de Abrigos e Canaletas

Prévia do material em texto

Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0

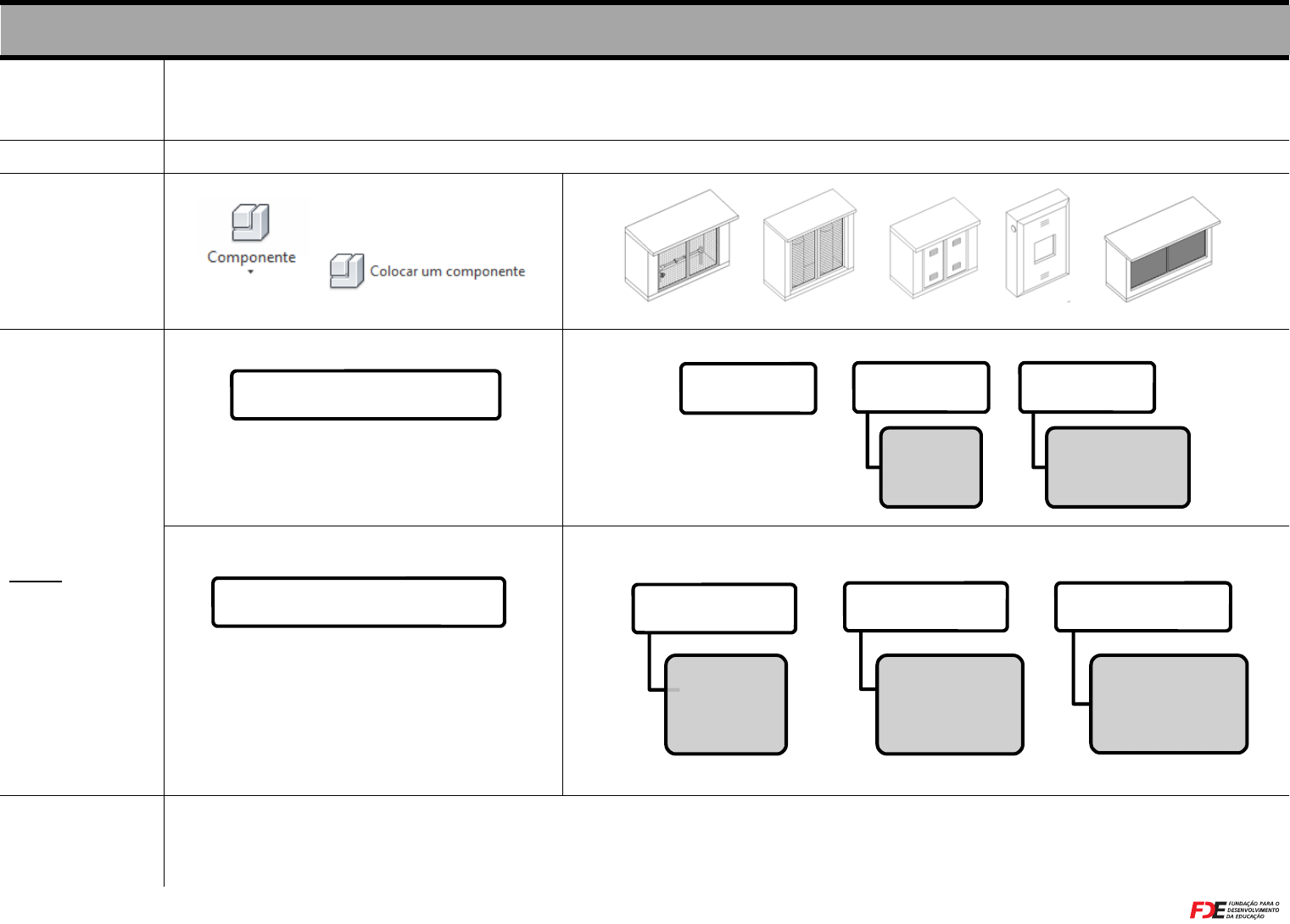

ABRIGOS
Esta ficha se aplica
aos seguintes
componentes
Abrigo e cavalete, abrigo de gás, Abrigo para medidor Comgás ou concessionária local, abrigo de gás, abrigo para bomba de incêndio, abrigo para hidrante, abrigo
para bomba de incêndio, abrigo para lixo, abrigo para resíduos recicláveis.
Ver Catálogo de Componentes FDE.
Categoria Equipamento especial
Ferramentas no
Autodesk Revit
para utilização de
componentes de
sinalização no
projeto

 Lógica de
Nomenclatura da
Família e do Tipo
Nomenclatura da Família:

Estrutura:
Nomenclatura do Tipo:


Estrutura:




Principais ações
para os abrigos
1. Inserir o componente no projeto através da ferramenta Componente.
2. Posicionar o componente no local desejado, confirmar ou alterar o Nível e se necessário ajustar o Deslocamento, ou seja, a altura da base do
abrigo em relação ao nível inserido.
3. Escolher a pintura para a alvenaria do abrigo, quando puder ser especificado em projeto.

FDE AXXX
código do
componente
(AH04,
AG07, etc)
XXXX
nome do abrigo
(abrigo de gás,
abrigo para
hidrante, etc)
AXXX
código do
componente
(AH04, AG07,
etc)
XXXX
nome do abrigo
(abrigo de gás,
abrigo para
hidrante, etc)
XXXX
informações
específicas do
componente (quando
houver)
FDE_AC04_AC05_AbrigoeCavalete
AC04_AbrigoeCavalete_3/4”completo '
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
PRINCIPAIS AÇÕES PARA OS ABRIGOS
1. Inserir o componente no projeto através da ferramenta Componente.
2. Posicionar o componente no local desejado, confirmar ou alterar o Nível e se necessário ajustar o Deslocamento, ou seja, a altura da base do abrigo em relação ao nível inserido.






o Para a família: Abrigo para hidrante com mangueira e esguicho regulável confirmar ou alterar o Hospedeiro e ajustar o parâmetro Indicador H do projeto, ou seja, a altura do
centro do conector do abrigo em relação ao nível inserido.


Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
3. Escolher a pintura para a alvenaria do abrigo, quando puder ser especificada em projeto, através do parâmetro Pintura (alvenaria):
Observação: consultar o catálogo de serviços para a escolha da pintura adequada e o capítulo Pinturas deste manual, para maiores instruções de como utilizar as
pinturas.






DOCUMENTAÇÃO

Para identificar uma família de canaleta, utilize a nota-chave do elemento. Este parâmetro refere-se ao código da ficha do Catálogo de Componentes da FDE.






Este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de serviço do vedo, através do campo Código de Montagem:




AC-04
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0


CHECKLIST DO PROCESSO DE UTILIZAÇÃO DO COMPONENTE E M PROJETO

Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
CANALETAS
Esta ficha se aplica
aos seguintes
componentes
Canaleta para águas pluviais e canaleta de concreto.
Ver Catálogo de Componentes FDE.
Categoria Quadro estrutural
Ferramentas no
Autodesk Revit
para utilização de
componentes de
sinalização no
projeto

Lógica de
Nomenclatura da
Família e do Tipo
Nomenclatura da Família:

Estrutura:
Nomenclatura do Tipo:


Estrutura:



Principais ações
para os abrigos
4. Inserir o componente no projeto através da ferramenta Viga.
5. Posicionar o componente no local desejado, confirmar ou alterar o Nível de referência e se necessário ajustar o Deslocamento do nível inicial
e Deslocamento do nível final, ou seja, a altura do topo da canaleta em relação ao nível inserido.
6. Determinar a profundidade das canaletas.

FDE CAXX
código do
componente
(CA20,
CA21, etc)
XXXX
nome da canaleta
CAXX
código do
compone
nte
(CA20,
CA21,
etc)
TCXX
código da
tampa do
component
e (TC03,
TC09, etc)
(quando
houver)
XXXX
nome da
canaleta
L=XXcm
largura da
canaleta em
cm
XXXX
nome da
tampa
(quando
houver)
FDE_CA20_CA21_CA22_CanaletaDeConcreto
CA20_TC03_CanaletaDeConcreto_L=15cm
(ComTampaDeConcreto)
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
PRINCIPAIS AÇÕES PARA AS CANALETAS
3. Inserir o componente no projeto através da ferramenta Viga.
4. Posicionar o componente no local desejado, confirmar ou alterar o Nível de referência e se necessário ajustar o Deslocamento do nível inicial e Deslocamento do nív el final,
ou seja, a altura do topo da canaleta em relação ao nível inserido.






5. Determinar a profundidade das canaletas.
As canaletas possuem dois parâmetros para definir a profundidade das mesmas: Profundidade 1 e Profundidade 2. Cada parâmetro refere-se a um lado específico da canaleta,
já que a mesma pode sofrer alteração de desnível ao longo de seu comprimento.



Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0







Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
DOCUMENTAÇÃO

Para identificar uma família de canaleta, utilize a nota-chave do elemento. Este parâmetro refere-se ao código da ficha do Catálogo de Componentes da FDE.






Este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de serviço do vedo, através do campo Código de Montagem:




Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0


CHECKLIST DO PROCESSO DE UTILIZAÇÃO DO COMPONENTE E M PROJETO

Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
GUIAS E SARJETA
Esta ficha se aplica
aos seguintes
componentes
Guia leve ou separador de piso, guia e sarjeta, guia e sarjeta/ tipo prefeitura.
Ver Catálogo de Componentes FDE.
Categoria Quadro estrutural
Ferramentas no
Autodesk Revit
para utilização de
componentes de
sinalização no
projeto

Lógica de
Nomenclatura do
Tipo
Nomenclatura da Família:

Estrutura:
Nomenclatura do Tipo:






Estrutura:


Principais ações
7. Inserir o componente no projeto através da ferramenta Viga.
8. Posicionar o componente no local desejado, confirmar ou alterar o Nível de referência e se necessário ajustar o Deslocamento do nível inicial
e Deslocamento do nível final, ou seja, a altura do topo da guia/sarjeta em relação ao nível inserido.

FDE GAXX
código do
componente
(GA01, GA02,
etc)
XXX
nome do
componente (guia
e sarjeta, guia leve,
etc)
GAXX
código do
componente
(GA01, GA02,
etc)
XXX
nome do
componente (guia
e sarjeta, guia
leve, etc)
FDE_GA02_GA03_GuiaeSarjeta
GA02_GuiaeSarjeta
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
PRINCIPAIS AÇÕES PARA AS GUIAS E SARJETA
6. Inserir o componente no projeto através da ferramenta Viga.
7. Posicionar o componente no local desejado, confirmar ou alterar o Nível de referência e se necessário ajustar o Deslocamento do nível inicial e Deslocamento do nív el
final, ou seja, a altura do topo da guia/sarjeta em relação ao nível inserido.






















Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
DOCUMENTAÇÃO

Para identificar uma família de canaleta, utilize a nota-chave do elemento. Este parâmetro refere-se ao código da ficha do Catálogo de Componentes da FDE.



Este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de serviço do vedo, através do campo Código de Montagem:






CHECKLIST DO PROCESSO DE UTILIZAÇÃO DO COMPONENTE E M PROJETO


Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
TAMPA DE INSPEÇÃO E ALÇAPÃO
Esta ficha se aplicaaos seguintes
componentes
Tampa de inspeção de aço e alçapão para laje de forro.
Ver Catálogo de Componentes FDE.
Categoria Portas
Ferramentas no
Autodesk Revit
para utilização de
componentes de
sinalização no
projeto


Lógica de
Nomenclatura do
Tipo
Nomenclatura da Família:

Estrutura:
Nomenclatura do Tipo:






Estrutura:


Principais ações
9. Inserir o componente no projeto através da ferramenta Porta.
10. Posicionar o componente no local desejado, confirmar ou alterar o Plano de colocação, ou seja, se o componente será colocado através de
uma face ou um plano de referência nomeado.
11. Determinar a espessura do recorte da tampa de inspeção e/ou alçapão para laje.
FDE AFXX ou TIXX
código do
componente
(AF01, TI01, etc)
XXX
nome do
componente
(alçapão para laje,
tampa de inspeção
de aço, etc)
AFXX ou TIXX
código do
componente
(AF01, TI01, etc)
XXX
nome do
componente
(alçapão para laje,
tampa de inspeção
de aço, etc)
FDE_TI01_TampaDeInspeçãoDeAço
TI01_TampaDeInspeçãoDeAço
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
PRINCIPAIS AÇÕES PARA A TAMPA DE INSPEÇÃO E ALÇAPÃO PARA LAJE

1. Inserir o componente no projeto através da ferramenta Porta.
2. Posicionar o componente no local desejado, confirmar ou alterar o Plano de colocação, ou seja, se o componente será colocado através de uma face ou um plano de
referência nomeado.






o Considerar a face do hospedeiro, como referência para criá-las:


Alçapão para Laje: Tampa de inspeção:




3. Determinar a espessura do recorte da tampa de inspeção e/ou alçapão para laje.





Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
DOCUMENTAÇÃO

Para identificar uma família de canaleta, utilize a nota-chave do elemento. Este parâmetro refere-se ao código da ficha do Catálogo de Componentes da FDE.


Este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de serviço do vedo, através do campo Código de Montagem:






CHECKLIST DO PROCESSO DE UTILIZAÇÃO DO COMPONENTE E M PROJETO


AF-01
