Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0

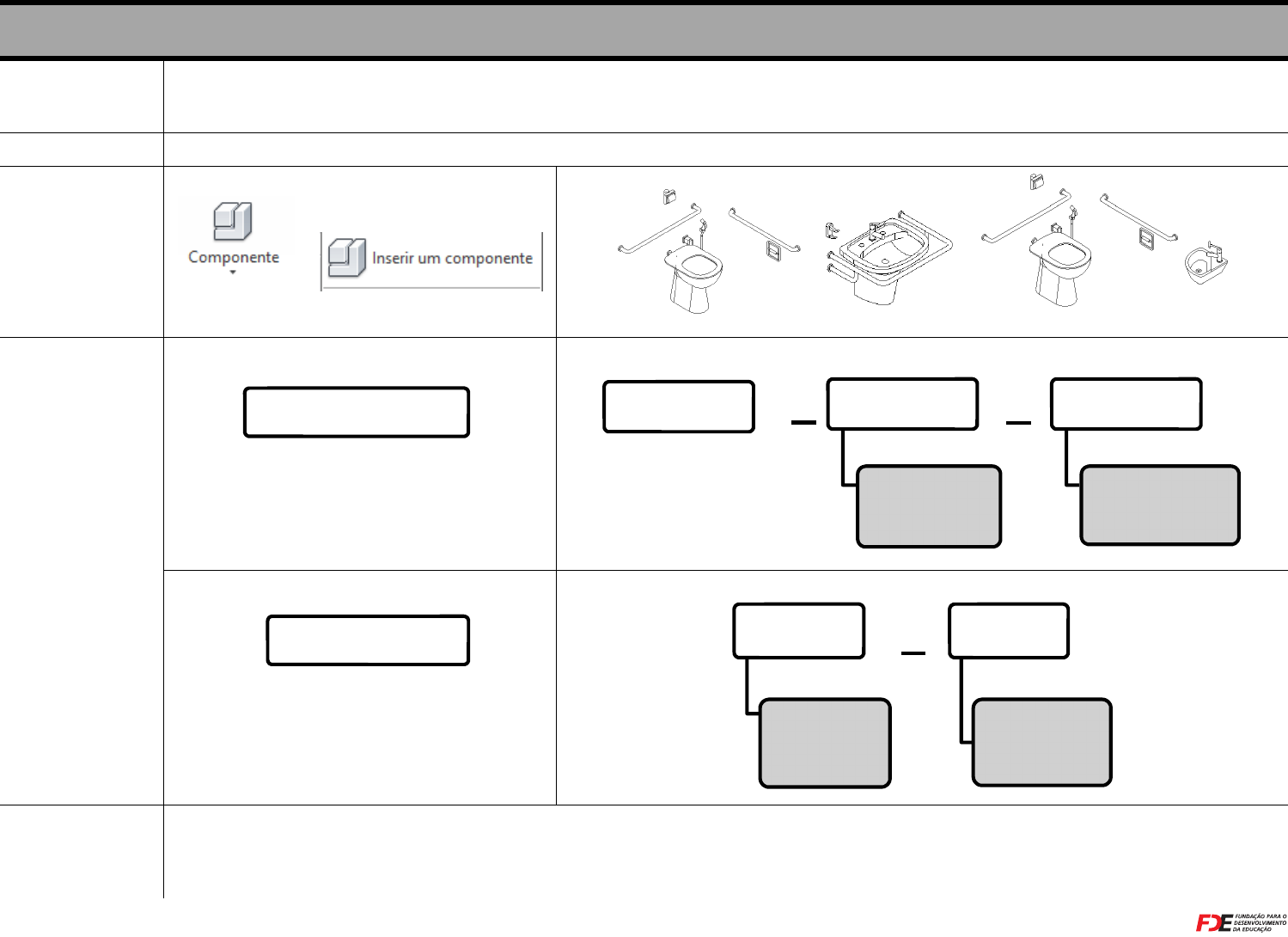

COMPONENTES DE ACESSIBILIDADE
Esta ficha se aplica
aos seguintes
componentes
Bacia acessível, lavatório acessível, conjunto lavatório e bacia acessíveis, barra de apoio com fixação lateral, trocador acessível, chuveiro acessível.
Ver Catálogos de Componentes FDE.
Categoria Ambiente, componentes de gabinete e materiais hidráulicos.
Ferramentas no
Autodesk Revit
para utilização de
componentes de
sinalização no
projeto


Lógica de
Nomenclatura da
Família e do Tipo
Nomenclatura da Família: Estrutura:

Nomenclatura do Tipo:

Estrutura:

 Principais ações
1. Inserir o componente no projeto através da ferramenta Componente.
2. Posicionar o componente na parede hospedeira, confirmar ou alterar a Elevação, ou seja, a altura da base do componente de acessibilidade em
relação ao nível inserido.
FDE BRXX
código do
componente
(BR01, BR02, etc)
Xxxx
nome do
componente
BRXX
código do
componente
(BR01, BR02,
etc)
Xxxx
nome do
componente
FDE_BR01_BaciaAcessível
BR01_BaciaAcessível
Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
PRINCIPAIS AÇÕES PARA OS COMPONENTES DE ACESSIBILID ADE
1. Inserir o componente no projeto através da ferramenta Componente.
2. Posicionar o componente no projeto:

Os componentes deverão ser inseridos na vista de planta, corte ou de elevação do pavimento desejado, considerando a parede hospedeira.

o Se inserido na vista de planta, o componente já virá com a altura pré-definida, quando constar, conforme sugestão do catálogo de componentes:



o Se inserido em uma vista de corte ou elevação, o componente respeitará a altura inserida pelo usuário:










Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
AÇÕES ESPECÍFICAS PARA OS COMPONENTES DE ACESSIBILI DADE

o BR-01; BR-02; BR-03; BR-05; BR-06:

Após inserir o componente no projeto e posicioná-lo, utilize os parâmetros de visibilidade para auxiliar no estudo relacionado às áreas de transferência, na vista de planta:























Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
o BR-02:

Após inserir o componente no projeto e posicioná-lo, utilize os parâmetros de visibilidade para auxiliar no estudo relacionado às áreas de transferência, na vista de corte ou elevação:






















Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
o BR-02; BR-03; BR-06:

Após inserir o componente no projeto e posicioná-lo, utilize o parâmetro Restritor de vazão para indicar a aplicação do restritor de vazão nos respectivos equipamentos, caso seja
necessário:





o BR-02; BR-03:

Após inserir o componente no projeto e posicioná-lo, utilize os parâmetros Posição Horizontal Conector Entrada de Água (Tornei ra) e Posição Vertical Conector Entrada de Água
Torneira) para indicar a posição do conector de entrada de água da torneira, nos respectivos equipamentos:











Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0
DOCUMENTAÇÃO

Para identificar uma família de componentes de acessibilidade, utilize a nota-chave do elemento. Este parâmetro refere-se ao código da ficha do Catálogo de Componentes e Serviços da
FDE.




Este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de serviço do componente e serviço, através do campo Código de Montagem:




Caso seja indicada a aplicação do restritor de vazão nos respectivos equipamentos, este parâmetro poderá ser extraído em tabela, através do campo Nota-Chave junto ao código de
serviço do componente e serviço, através do campo Código de Montagem:
















Todos os direitos reservados. FDE – Novembro 2016 – Revisão 0

CHECKLIST DO PROCESSO DE UTILIZAÇÃO DO COMPONENTE E M PROJETO
