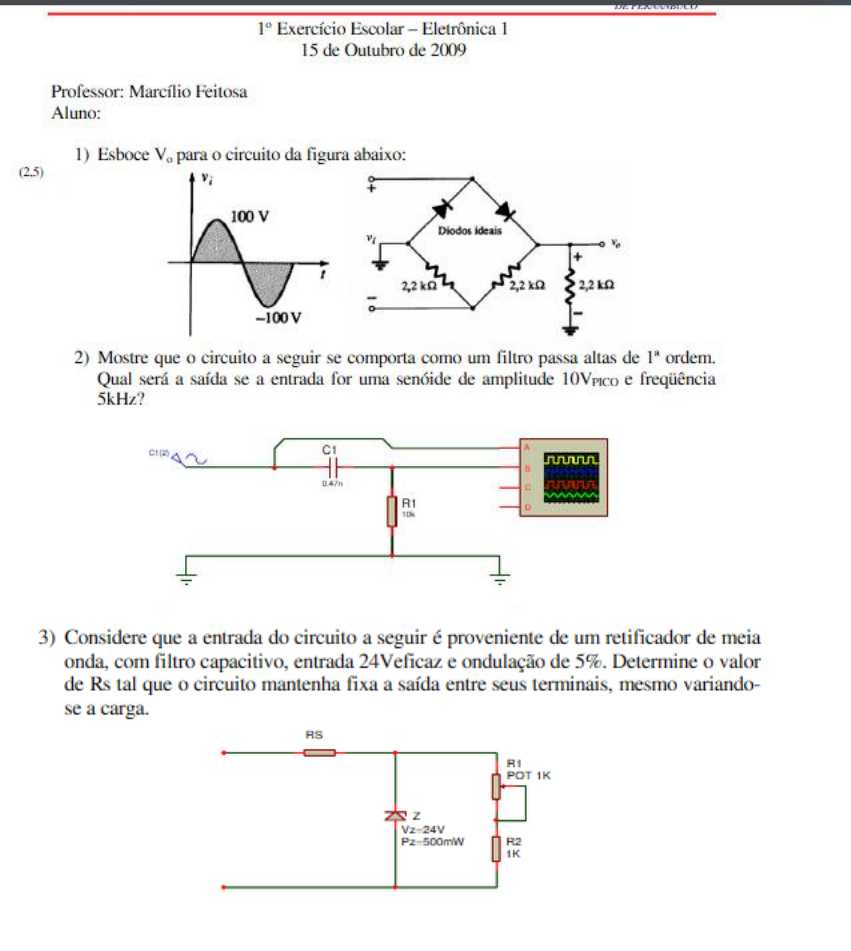

1° Exercício Escolar Eletrônica 1 15 de Outubro de 2009 Professor: Marcílio Feitosa Aluno: 1) Esboce para o circuito da figura abaixo: (2,5) + 100 V Diodos 0% + -100V 2) Mostre que o circuito a seguir se comporta como um filtro passa altas de ordem. Qual será a saída se a entrada for uma senóide de amplitude e freqüência 5kHz? C1 A R1 D 10k 3) Considere que a entrada do circuito a seguir é proveniente de um retificador de meia onda, com filtro capacitivo, entrada 24Veficaz e ondulação de 5%. Determine o valor de Rs tal que o circuito mantenha fixa a saída entre seus terminais, mesmo variando- se a carga. RS R1 POT 1K Vz-24V Pz-500mW R2 1KDE 4) Dimmers são dispositivos utilizados para variar a intensidade de uma luz. Consistem (2,5) de retificadores, baseados em dispositivos especiais (tiristores), que só iniciam a sua condução quando um pulso de corrente é aplicado a um dos seus terminais. Controlando momento de aplicação dos pulsos, controla-se valor eficaz da tensão entregue à carga e portanto a potência, que pode ser próxima à máxima (a), média (b) ou quase nula (c). Determine 0 valor eficaz da onda entregue à carga em função do ângulo de disparo (a) 2π (b) TH 2π t VCARGA (c) π+ π+ a 5) Explique o funcionamento do circuito abaixo e como podemos obter uma tensão de saída múltipla (4x) da tensão de entrada. Triplicador ) 2V + a D, Duplicador ) Quadruplicador )Exercício Escolar Eletrônica 27 de Outubro de 2010 Professor: Marcílio Feitosa Aluno: 1) Os dois diodos zener abaixo têm queda de tensão desprezível quando polarizados diretamente. Ambos regulam a tensão aplicada a eles se 50mA ≤ 500mA. Se =8V e (2.5) 5V, determine o valor médio e valor eficaz da tensão na carga quando é uma onda quadrada de amplitude 10V. 2) 0 diodo zener do circuito regulador de tensão abaixo possui uma tensão reversa para 75mA Se R1 dimensione para termos a tensão de saída regulada enquanto a tensão de entrada varia +10% do seu valor nominal 12V. (2.5) 3) circuito a seguir é um filtro de que tipo? Prove através de equações. L (2.5) Vi(t) R Vo(t) 4) Para circuito a seguir, esboce a forma de onda da saída. C 5uF V1 (2.5) -5/15V D Vo R 2k 10kHz V2 10V Boa Prova!!DE PERNAMBUCO DE PERNANBUCO Exercício Escolar - Eletrônica 1 27 de Abril de 2011 Professor: Marcílio Feitosa Aluno: 1) Considere o circuito da figura abaixo, onde e 0 diodo é ideal. Determine a forma de onda da saída. C D (2,5) V1 2V Vo V2 -12V 2) Projete (desenhe) um circuito cuja saída seja uma onda retificada com tensão (2,5) negativa e igual a 5 (cinco) vezes valor de pico da tensão senoidal de entrada. 3) Considere que, no circuito a seguir, tenhamos uma tensão de pico, no primário, de 150V e que transformador tem uma relação de transformação de 3:1. Considere (2,5) também que os diodos são reais com queda de 0.7V em condução. Desenhe a forma da onda da saída (em cima do resistor de e calcule o valor eficaz dessa saída. (2,5) 1500 4) Deduza a fórmula e depois calcule 0 valor eficaz da seguinte onda: 250 200 150 100 50 0 180 360 450 (grous) Boa Prova!!1° Exercício Escolar Eletrônica 1 09 de Maio de 2012 Professor: Marcílio Feitosa Atenção: Aluno: Ruannytha Ribeiro Escolha 4 das 5 questões!!! 1) Para o circuito a seguir, desenhe o gráfico da corrente nos diodos zener. Obs.: é a tensão eficaz e Vz = 5V6 é o mesmo que Vz = 5,6V. 5) 9k 5V6 2) Esboce a tensão de saída do circuito e determine a sua variação percentual. Se o objetivo era desenvolver uma fonte DC para um circuito que é alimentado por 6 pilhas AA, que alterações devem ser feitas no circuito? Complete o desenho e projete a etapa adicional. pilha = 6.1,5=9V Rs RL 60Hz 3) Explique 0 funcionamento do circuito a seguir e esboce a tensão de saída do mesmo. C4 D4 C3 D2 Vo + Vi = Vmax.sen(wt)UNIVERSIDADE ESCOLA POLITÉCNICA DE PERNAMBUCO DE PERNANBUCO 4) Desenhe a forma de onda da tensão no resistor R2, para V = 10V. Considere o diodo R1 V1 Vi D Vpico = 30V R2 V 5) Calcule e Veficaz para a onda a seguir. n (2,5) 10V n = 2x 5mS 10mS 15mS = mx T=15m m Boa Prova!!1° Exercício Escolar Eletrônica 22 de Maio de 2013 Professor: Marcílio Feitosa Aluno: 1) Projete um regulador a zener cuja entrada é de 40V +10% e ele deve ser utilizado para alimentar um LED aceso com luminosidade constante. Um LED é um diodo que, quando polarizado diretamente, emite luz. Para termos uma boa visibilidade (2.0) dessa luz a uma certa distância, uma corrente da ordem de 30mA se faz necessária. Determine todos os componentes, inclusive um resistor limitador para a corrente do led. Obs.: Considere que a queda de tensão direta no LED é de 2V. Indique modelo do zener adotado, de acordo com a tabela em anexo. 2) Desenhe e deduza a equação do ganho em função da frequência para um filtro passa- baixas. A partir do conceito, defina a frequencia de corte e depois trace a curva (2.0) Ganho 3) Faça as considerações necessárias e, a partir delas, deduza a equação que relaciona as (1.0) tensões no primário e no secundário de um transformador. 4) Deduza Valor Eficaz da tensão, para a forma de onda da Figura 1: (2.0) 81 20V 10V Figura 1 Figura 2 (2.0) 5) Para o circuito da Figura esboce a forma de onda em Vo. 6) Defina "Semicondutor" e diferencie um "Semicondutor Extrínseco" de um (1.0) "Semicondutor Intrínseco". Boa Prova!!!!
