TUTORIAL LEICA GEO OFFICE
PROCESSAMENTO RTK.
-MOVEL-
1 OBJETIVO
O presente tutorial tem por objetivo apresentar o processamento dos dados do móvel para
RTK. Antes de iniciar este procedimento ver/solicitar o tutorial “Processamento
RTK_Ajustamento_Base”, que se refere ao ajustamento das coordenadas da Base com a RBMC.
Este procedimento pode ser realizado como pós processado para RTK ou apenas por
translação.
2 TRANSLAÇÃO.
2.1 Criando Projeto.

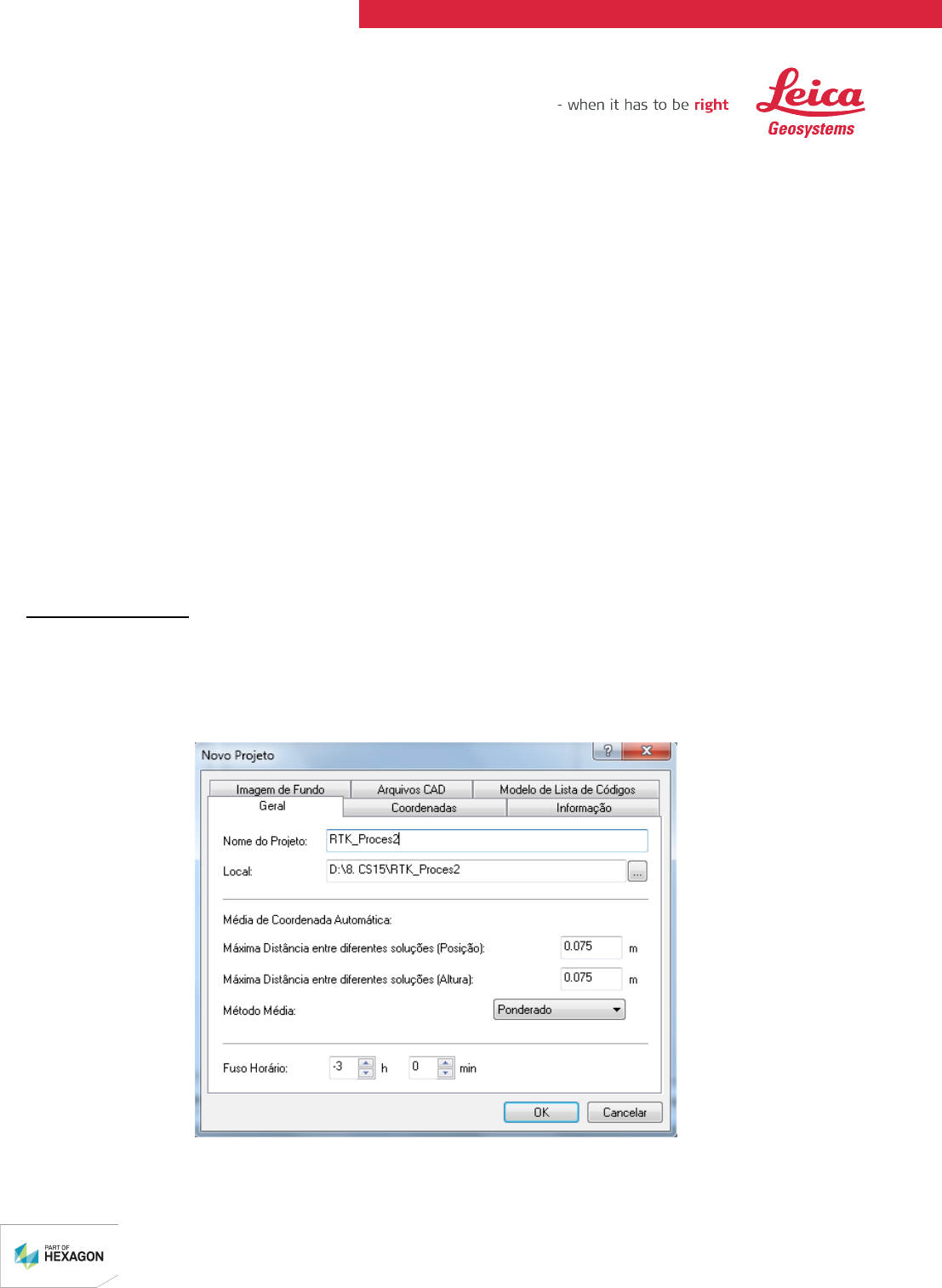

• Para o processamento dos pontos moveis abriremos uma nova obra.
1
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Na aba coordenadas, colocar o sistema de referência WGS 84,pois deverá ser o mesmo
utilizado no ajustamento da Base.
2
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
2.2 Importando dados e copiando coordenadas ajustadas da Base RTK.
• Nesta obra importar os dados do móvel e a Base RTK.
• Abra a obra do ajustamento da Base, para copiarmos as coordenadas ajustadas.
• Botão direito do mouse sobre o nome da Base ajustada>>Editar Ponto.
3
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
4
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Verifique a Classe da Base para conferir se está ajustada.
• Confira o tipo de coordenada para utilizar a mesma na segunda obra criada.
• Posteriormente selecione a ferramenta indicada com a Seta para copiar as coordenadas.
• Abra novamente a Obra que contem os pontos do móvel >> clique com o botão direito
do mouse sobre o nome da Base na aba pontos>>apagar >>trios e verifique se esta ativa
somente o trio“Referencia”. Se outro trio estiver ativo apagar.
• Clique com o botão direito do mouse sobre o nome da Base na aba
pontos>>Propriedades.
5
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
6
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Verifique se a Classe do Ponto está como referência.
• Clique em Colar Trio. Verá que as coordenadas serão alteradas.
• Confirme as novas coordenadas clicando em “OK”.
• Aparecerá uma caixa de diálogo informando quantitativamente a alteração das
7
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
coordenadas da Base de referência, transladando os pontos do móvel no mesmo valor.
Pontos antes do ajustamento. Obra: RTK_Proces Pontos após o ajustamento. Obra: RTK_Proces2
3. Pós-Processado para RTK.
• Primeiramente crie um novo projeto como apresentado no item 2.1 deste tutorial.
• Importar a Base RTK e os dados do móvel.
Como os pontos são resultados de um levantamento RTK, verá na aba ver/editar que existem os
vetores atrelados a Base. Como a intenção é de pós processar estes dados com as coordenadas da
Base ajustada, iremos primeiramente apagar estes vetores.
Para isto, selecione todos os pontos (ficarão na cor azul quando selecionados).
8
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Clique com o botão direito do mouse>>Apagar>>observações.
• Clique com o botão direito do mouse>>Apagar>>Trios>> e apague todos deixando
apenas o trio Navegado.
9
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
Copie as coordenadas da base ajustada na obra referente ao ajustamento da Base, da mesma forma
como apresentado no item 2.2.
10
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Abra a obra do pós-processamento novamente (a que apagamos os vetores). Clique com
o botão direito do mouse sobre o nome da base na aba Prog-GPS>>editar ponto.
• Altere a classe do ponto para controle e selecione o botão indicado para colar as
coordenadas ajustadas. Selecione “OK”
11
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Verifique os parâmetros de processamentos, e clique em ok.
• Clique na ferramenta “selecionar tudo” para indicar os pontos de Rover (movel) do
12
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
processamento.
• Selecione a ferramenta referencia , e clique sobre a Base.
• Clique em processar
13
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
• Na aba Resultados clique com o botão direito do mouse >> armazenar.
14
Leica Geosystems do Brasil
Unidade Paraná
Rua Francisco Torres, 223
Centro, Curitiba - PR
Cep: 80.060-130
Fone: +55 41 3019 7000
www.leica-geosystems.com.br
BOM TRABALHO
