ATIVIDADE 1 - TÉCNICAS CONEXAS E SOLDAGEM

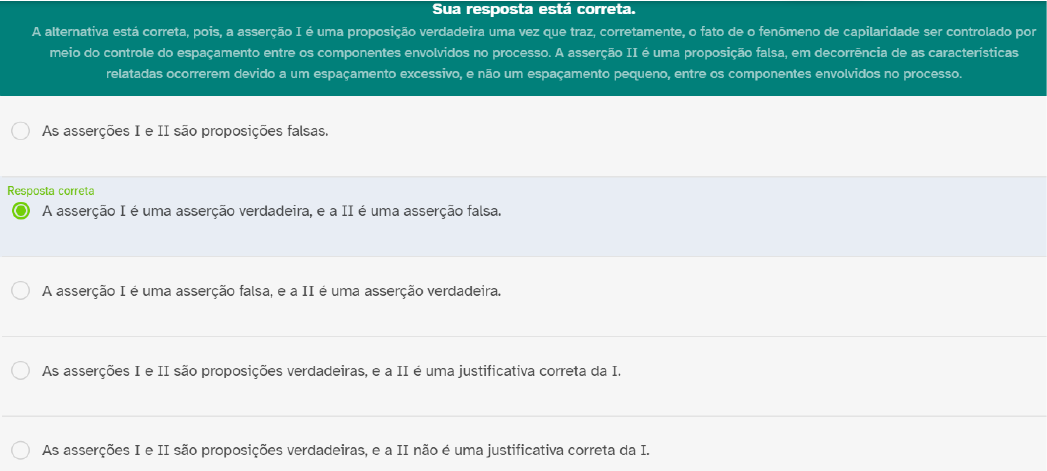

1 - Na execução de um processo de brasagem, a união dos componentes envolvidos no processo ocorre por meio do preenchimento da junta através do fenômeno denominado de capilaridade. Acerca da relação entre brasagem e capilaridade, analise as asserções a seguir.
I. O controle do fenômeno de capilaridade em processos de brasagem é efetuado por meio de um controle rígido do afastamento entre as peças sob união.
PORQUE:
II. Um espaçamento pequeno pode levar a tempos de preenchimento muito longos e à formação de bolhas de gás ou de inclusões de fluxo e óxidos.
A respeito dessas asserções, assinale a opção correta.
2 - Durante uma inspeção no setor de soldagem de uma indústria de carrocerias para veículos agrícolas, foi constatado que:

- Os operários do setor possuíam uma função fixa cada, sempre executando a mesma operação ao longo da jornada de trabalho;
- Os operários trabalhavam sentados em bancos com nível superior ao nível de soldagem realizada, demandando que se inclinassem para realizar a operação.

Considerando as cinco classificações de perigos em ambiente de trabalho, é correto afirmar que os problemas relatados se referem a riscos
3 - A brasagem é um processo de união que se assemelha muito a um processo de soldagem convencional, uma vez que ambos os processos são implementados quando há desejo pela união de dois materiais metálicos.
Tendo em mente o conceito e as particularidades acerca de um processo de brasagem, analise as asserções a seguir.

I. O processo de brasagem se posiciona entre a soldagem por fusão e a soldagem no estado sólido.
PORQUE:
II. Embora seja utilizado um metal de adição, semelhante aos processos de soldagem por fusão, não ocorre a fusão dos metais base, como nos processos de soldagem no estado sólido.

A respeito dessas asserções, assinale a opção correta.
4 - Leia o excerto a seguir:

“A soldagem pode alterar severamente as propriedades metalúrgicas e estado de estresse do material imediatamente adjacente à junta soldada. O intenso calor gerado pelo arco de soldagem pode sujeitar o material circundante a severos ciclos térmicos. Esses ciclos sempre alteram, em alguma magnitude, a estrutura metalúrgica do metal base próximo à solda, formando uma heterogeneidade no aço soldado. Essa região é chamada de zona termicamente afetada (ZTA)”.

ROCHA, R. M. A. Estudo da zona termicamente afetada de soldagem de revestimento de aço 9% Ni com superliga de Ni265 empregando o processo GTAW. 2018. 46 f. Trabalho de Conclusão de Curso (Graduação em Engenharia Metalúrgica) – Escola Politécnica, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2018. p. 7. Disponível em: http://www.repositorio.poli.ufrj.br/monografias/monopoli10025974.pdf. Acesso em: 19 abr. 2022.

A respeito da ZTA e suas características, é correto afirmar que:
5 - A simbologia empregada para especificação dos parâmetros de soldagem a serem executados em um projeto é estipulada de acordo com a norma AWS A2.4. Considerando o universo da simbologia de soldagem utilizada em projetos, analise as afirmações a seguir.

AWS – AMERICAN WELDING SOCIETY. A2.4:2020: standard symbols for welding, brazing, and nondestructive examination. Miami: AWS, 2020.

I. Uma seta é utilizada como indicação de localização de realização do cordão de solda.
II. A realização de soldagem em campo é estipulada pela presença de uma bandeira na simbologia de solda.
III. O símbolo base localizado abaixo da linha de referência indica que a soldagem deve ser realizada no lado oposto ao indicado pela seta.
IV. O símbolo base localizado acima da linha de referência indica que a soldagem deve ser realizada no lado indicado pela seta.

É correto o que se afirma em:
6 - Na construção de uma simbologia de soldagem em um projeto, o símbolo base representa a ilustração da seção transversal do tipo de solda que será executado. Considerando a variedade de simbologias existentes para o símbolo base de uma simbologia de soldagem, analise a imagem a seguir.
Figura — Simbologia para soldas
Fonte: Adaptada de Modenesi, Marques e Bracarense (2016).
#PraCegoVer: a imagem traz dois símbolos utilizados para representação do tipo de soldagem a ser executado em um projeto. O primeiro símbolo, com denominação de símbolo A, é composto por dois segmentos curvos, dispostos de maneira espelhada em relação a um eixo vertical, com o segmento da esquerda possuindo curvatura voltada para a esquerda, e o segmento da direita possuindo curvatura voltada para a direita. O segundo símbolo, com denominação de símbolo B, é composto por uma reta vertical à esquerda e um segmento curvo, voltado para a direita, à direita.

MODENESI, P. J.; MARQUES, P. V.; BRACARENSE, A. Q. Soldagem: fundamentos e tecnologia. Rio de Janeiro: LTC, 2016.

Analise as asserções a seguir e a relação proposta entre elas.
I. Os símbolos base apresentados na imagem podem ser utilizados para o mesmo fim.
PORQUE:
II. Ambos os símbolos se referem a uma soldagem de revestimento.

A respeito dessas asserções, assinale a opção correta.
7 - Considerando a mecânica envolvida em um processo de soldagem, a respeito da poça de fusão, pode-se afirmar que esta é composta:
8 - Podemos afirmar que a liga metálica mais empregada, em escala industrial, trata-se do aço. Essa grande empregabilidade deriva de diversos fatores, com destaque para sua ampla versatilidade de mudança de propriedades perante a adição de elementos de liga. Aços também se destacam por sua facilidade de serem submetidos a processos de soldagem. Considerando os aços e os processos de soldagem, analise as afirmativas a seguir.

I. O aço é mais suscetível à soldabilidade, comparado a outros materiais, devido à sua baixa ductilidade.
II. Quanto maior a quantidade de carbono presente no aço, mais fácil é a obtenção de uma soldagem adequada.
III. Quanto maior a quantidade de carbono presente no aço, mais difícil torna-se a obtenção de uma soldagem adequada.
IV. Aços são ligas Fe-C com teor de carbono superior a 2%.

São corretas as afirmações presentes em:
9 – O processo de soldagem possui um ciclo térmico que pode ser aproximado pela divisão entre duas etapas básicas. Na primeira, ocorre o fornecimento de calor à região da junta que será soldada. Na segunda, ocorre a dissipação do calor envolvido no processo. Atrelados a essas duas etapas, existem alguns aspectos de importância, tais como a chamada temperatura de pico (Tp).
Em relação à Tp, é correto afirmar que:
10 - Muitos são os termos utilizados para a estipulação de aspectos qualitativos e quantitativos de um cordão de solda. Um pleno conhecimento acerca dessa terminologia é de fundamental importância para qualquer profissional que trabalhe na área. Quanto à terminologia empregada em processos de soldagem, analise as afirmações a seguir.

I. Passe de acabamento refere-se à distância entre a face superior do cordão de solda e o metal base.
II. Passes de enchimento referem-se aos passes de soldagem realizados para preenchimento da região do cordão de solda.
III. Passe de raiz refere-se ao passe de soldagem realizado na porção inferior do chanfro onde está sendo realizado o cordão de solda.
IV. Margem refere-se aos últimos passes de soldagem realizados na face superior do cordão de solda.

É correto o que se afirma em:
