Markthal Rotterdam

Prévia do material em texto

Arquitetura Urbanismo
NP1 DP _ 6º semestre
Professor: MARCELO D’AVILA AFONSO
Felipe Torres _ RA: N3614C2
TATUAPÉ NOTURNO
Turma: AU6P33

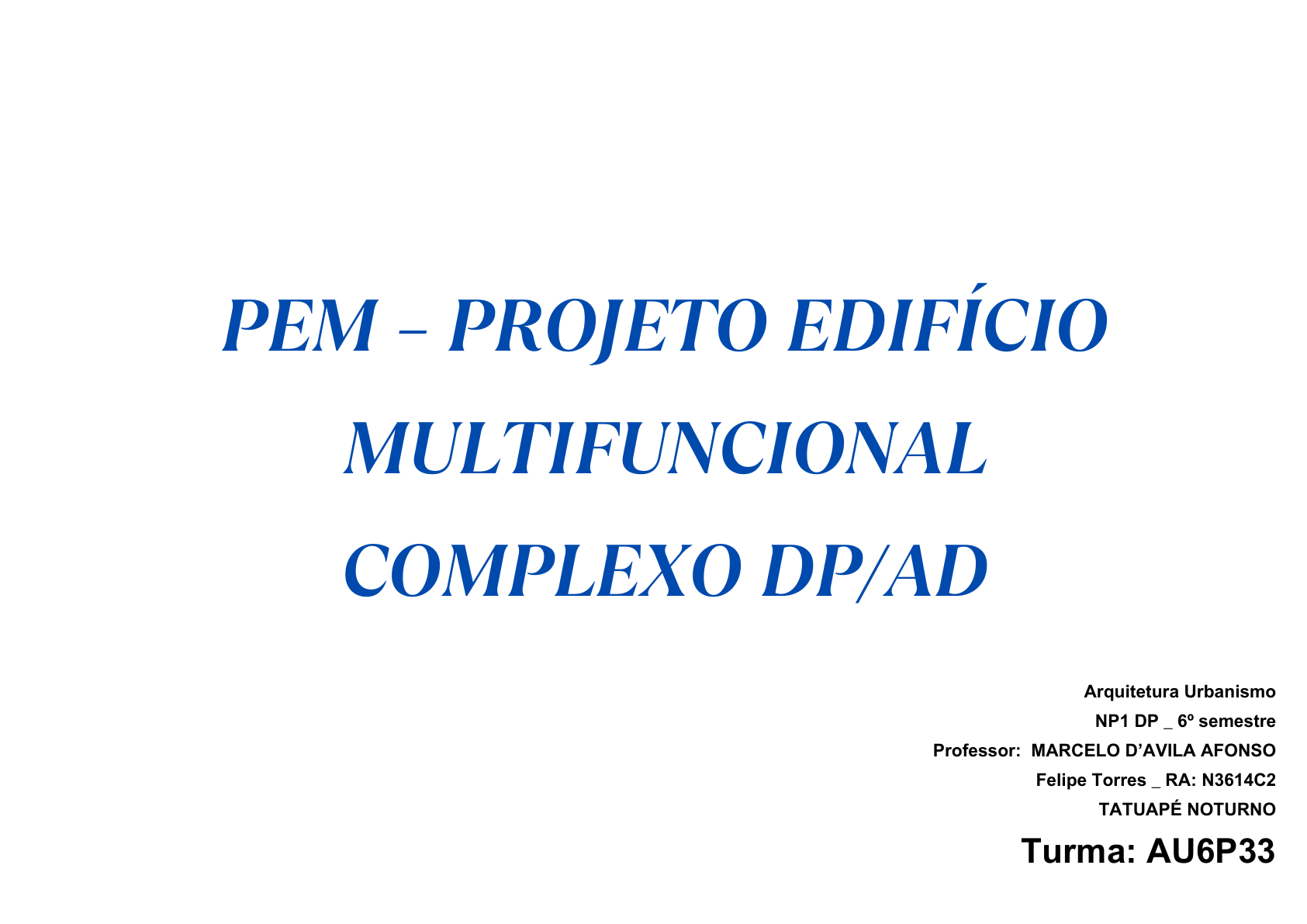

PEM – PROJETO EDIFÍCIO
MULTIFUNCIONAL
COMPLEXO DP/AD
MARKTHAL ROTTERDAM
ARQUITETURA: MVRDV (WINY MAAS, JACOB VAN RIJS E
NATHALIE DE VRIES)
ENGENHARIA ESTRUTURAL: ARUP
DATA DO PROJETO: 2004–2009
INAUGURAÇÃO: 1º DE OUTUBRO DE 2014
Roterdã, Holanda
 Endereço: Dominee
Jan Scharpstraat
298, 3011 GZ
Rotterdam, Países
Baixos
O Markthal, localizado em Rotterdam, foi
concebido dentro de um contexto
urbano marcado pela necessidade de
requalificação do centro da cidade. Após
os bombardeios da Segunda Guerra
Mundial, grande parte da área central foi
reconstruída de acordo com o Plano Van
Traa, que adotou uma lógica de
setorização funcional: comércio e
serviços no centro, habitação em áreas
periféricas. Essa configuração resultou
em fragmentação urbana e esvaziamento
residencial do núcleo central.
Na virada para o século XXI, políticas públicas voltadas à densificação e à
chamada “cidade compacta” passaram a orientar novos empreendimentos,
incentivando a sobreposição de usos em uma mesma estrutura. A feira de
Binnenrotte, tradicionalmente realizada em espaço aberto no centro de
Rotterdam, foi um dos elementos que motivaram a criação de um edifício
capaz de integrar essa atividade comercial a funções residenciais e de serviços.
Em 2004, o escritório holandês MVRDV venceu o concurso para o novo
mercado coberto da cidade. O projeto, desenvolvido em parceria com o
escritório de engenharia Arup, propôs uma solução estrutural em forma de
arco habitado. Esse arranjo permitiu combinar 228 unidades residenciais com
espaços de mercado e lazer, além de infraestrutura complementar em
subsolos, incluindo estacionamento para aproximadamente 1.200 veículos e
áreas técnicas.
O edifício, inaugurado em 2014, possui aproximadamente 95.000 m² de área
construída distribuídos em onze pavimentos de habitação, térreo comercial e
subsolos. O espaço central tem 40 metros de altura e 120 metros de comprimento,
configurando-se como praça coberta destinada ao mercado público e a eventos
temporários. As fachadas são compostas por grandes superfícies de vidro
tensionado, permitindo iluminação natural e transparência visual.
A cobertura interna recebeu o mural Horn of Plenty, de Arno Coenen, que ocupa
cerca de 11.000 m². Além do aspecto estético, os painéis funcionam como
revestimento acústico e contribuem para o desempenho ambiental do espaço.
Desde sua inauguração, o Markthal tornou-se referência internacional em edifícios
híbridos pela associação direta entre habitação, comércio e espaço público em uma
única estrutura. Seu desenvolvimento está vinculado às diretrizes urbanísticas de
Rotterdam no início do século XXI e constitui parte de uma estratégia mais ampla de
revitalização do centro histórico.
A definição estrutural do Markthal começou ainda no
concurso. O desafio era reunir mercado, habitação e
estacionamento em um mesmo edifício, sem recorrer ao
modelo de embasamento comercial com torres
residenciais. A alternativa encontrada foi transformar o
conjunto em um arco. Essa escolha não partiu apenas de
um gesto formal, mas da necessidade de liberar o
espaço central para o mercado e, ao mesmo tempo,
sustentar apartamentos em ambos os lados.
Com essa decisão, a estrutura principal foi concebida em
concreto armado. O arco passou a desempenhar a
função de um grande pórtico, absorvendo os esforços
verticais do peso da edificação e os horizontais gerados
pelo vão. Esse arranjo permitiu manter o espaço interno
livre de pilares, condição fundamental para a
flexibilidade do uso comercial.
ESTRUTURA
As extremidades do arco apresentaram outro problema: como fechá-las sem
comprometer a amplitude do espaço? A resposta foi o uso de fachadas de vidro
tensionado, sustentadas por cabos de aço. Essa solução estrutural, relativamente
recente, possibilitou criar superfícies de grande dimensão que funcionam como
vedação, mas também como membrana estrutural.
Nos subsolos, a estrutura em concreto armado recebeu funções de apoio, como
estacionamento e áreas técnicas. A fundação foi dimensionada para resistir à
sobrecarga gerada pelo arco e pela sobreposição dos pavimentos habitacionais.
O trabalho foi desenvolvido em conjunto com a consultoria de engenharia Arup. A
equipe utilizou modelagem avançada para prever o comportamento do arco e das
fachadas, simulando diferentes condições de carga e garantindo segurança e
estabilidade.
Assim, a história da estrutura do Markthal pode ser contada como a passagem de
uma ideia de arquiteto — transformar um mercado em arco habitado — para uma
solução de engenharia capaz de tornar essa proposta viável. O resultado é a
combinação de concreto armado no arco principal, vidro tensionado nas fachadas e
sistemas auxiliares em subsolos, compondo uma estrutura coerente com o programa
e com as exigências do projeto.
A concepção do Markthal parte da inserção de um volume único
sobre o lote, suficiente para acomodar o programa proposto. Em
seguida, esse volume é escavado internamente, criando um
espaço central contínuo destinado a abrigar o mercado público.
Na etapa seguinte, o bloco é transformado em um arco estrutural.
Essa operação permitiu sustentar unidades residenciais
distribuídas nas laterais e no topo, ao mesmo tempo em que
garantiu a liberação do espaço central, sem a necessidade de
apoios intermediários.
Por fim, o volume é consolidado como um arco habitado,
integrando funções residenciais e comerciais em uma mesma
estrutura. O gesto arquitetônico traduz-se em solução técnica: o
arco em concreto armado atua como pórtico de grandes
dimensões, enquanto o vazio interno se estabelece como praça
coberta destinada ao uso público.
1 2
3
4
Hab. C. Vertical Comercial
Área Habitacional
Localização: Andares 2º ao 11º, acima do mercado.
Composição: 228 apartamentos, sendo 102 para
aluguel, 126 para venda e 24 coberturas.
Tamanho dos apartamentos: Variam de 80 m² a
300 m²
Área Comercial
Localização: Subsolo e andares térreo e superior
do mercado.
Função: Abriga 96 bancas de alimentos frescos, 20
unidades comerciais (incluindo restaurantes e
cafés) e um supermercado.
Tamanho: A área total do mercado é de
aproximadamente 8.400 m²
