Universidade Federal Rural do Pernambuco
Unidade Acadêmica do Cabo de Santo Agostinho


UAC00047 Fenômenos de Transporte Período 2025.2 Profa. Edilma Pereira Oliveira
Atividade 3

Capítulo 4: Equações de conservação na forma integral para volume de controle finito

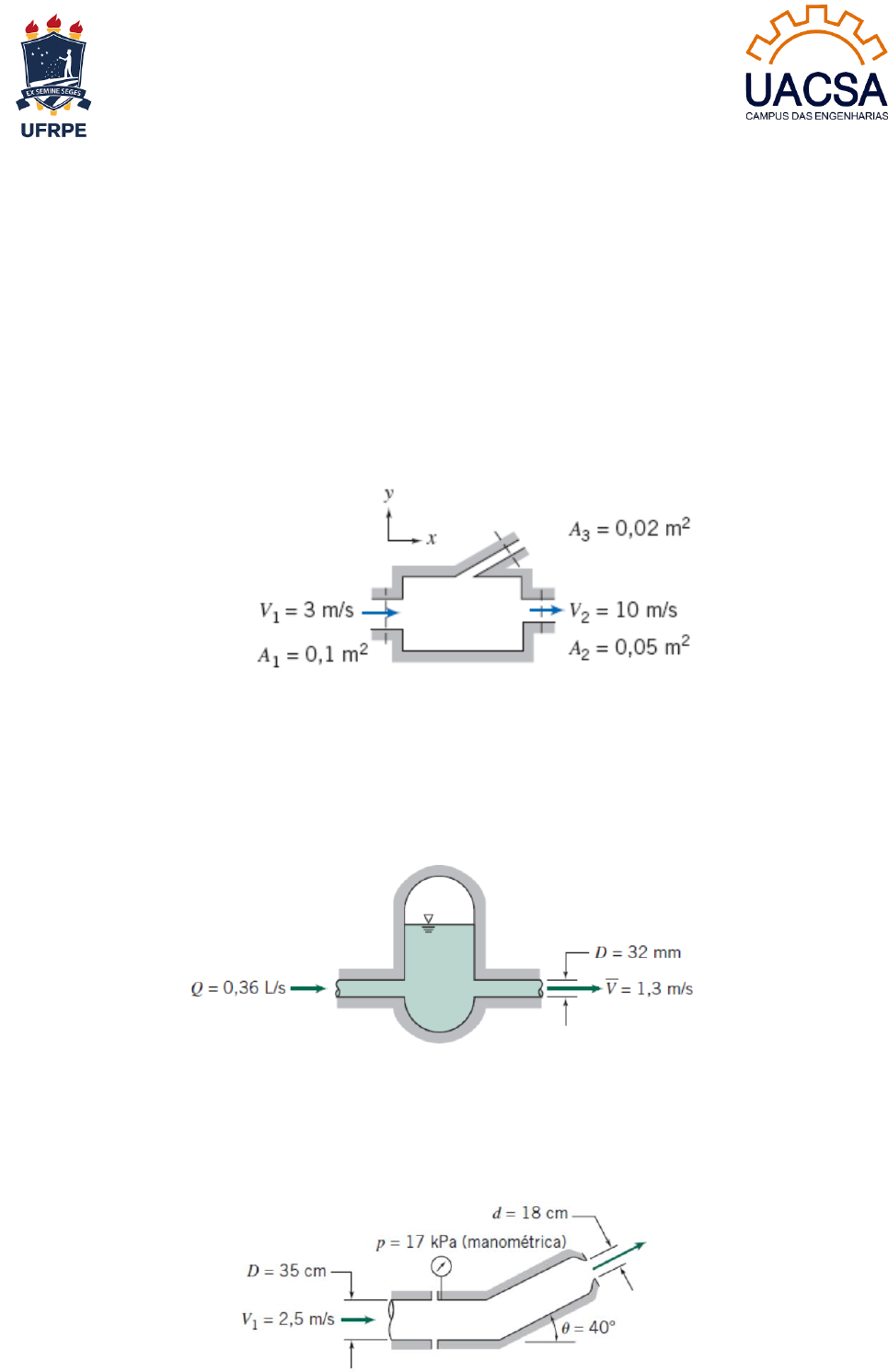

1. Considere o escoamento incompressível e permanente através do dispositivo mostrado. Determine o
módulo e o sentido da vazão volumétrica através da porta 3.


2. Um acumulador hidráulico é projetado para reduzir as pulsações de pressão do sistema hidráulico de
uma máquina operatriz. Para o instante mostrado, determine a taxa à qual o acumulador ganha ou perde
óleo hidráulico.


3. Água escoa em regime permanente pelo bocal mostrado, descarregando para a atmosfera. Calcule a
componente horizontal da força na junta flangeada. Indique se a junta está sob tração ou compressão.


Universidade Federal Rural do Pernambuco
Unidade Acadêmica do Cabo de Santo Agostinho


4. A figura mostra um redutor em uma tubulação. O volume interno do redutor é 0,2 m3 e a sua massa é
25 kg. Avalie a força total de reação que deve ser feita pelos tubos adjacentes para suportar o redutor.
O fluido é a gasolina.


5. Uma bomba retira água de um reservatório por um tubo de sucção de 150 mm de diâmetro e a
descarrega para um tubo de saída de 75 mm de diâmetro. A extremidade do tubo de sucção está 2 m
abaixo da superfície livre do reservatório. O manômetro no tubo de descarga (2 m acima da superfície
do reservatório) indica 170 kPa. A velocidade média no tubo de descarga é de 3 m/s. Se a eficiência
da bomba é 75%, determine a potência necessária para acioná-la.

6. Água com uma densidade de 1000 kg/m3 escoa através de um medidor tipo Venturi vertical, conforme
mostrado. Um manômetro está conectado entre duas tomadas no tubo (ponto 1) e na garganta (ponto
2). A razão entre as áreas Agarganta/Atubo é de 0,5. A velocidade no tubo é de 10 m/s. Determine o
diferencial de pressão registrado pelo manômetro. Considere que o escoamento tenha uma distribuição
de velocidades uniforme e que os efeitos viscosos não são importantes.
