RESISTÊNCIA DOS MATERIAIS II
DATA: _____/______/________ PROFESSOR: RAMON REIS RODRIGUES
CURSO: PERÍODO:
ALUNO:
ATIVIDADE AVALIATIVA 2 (2 PTS)

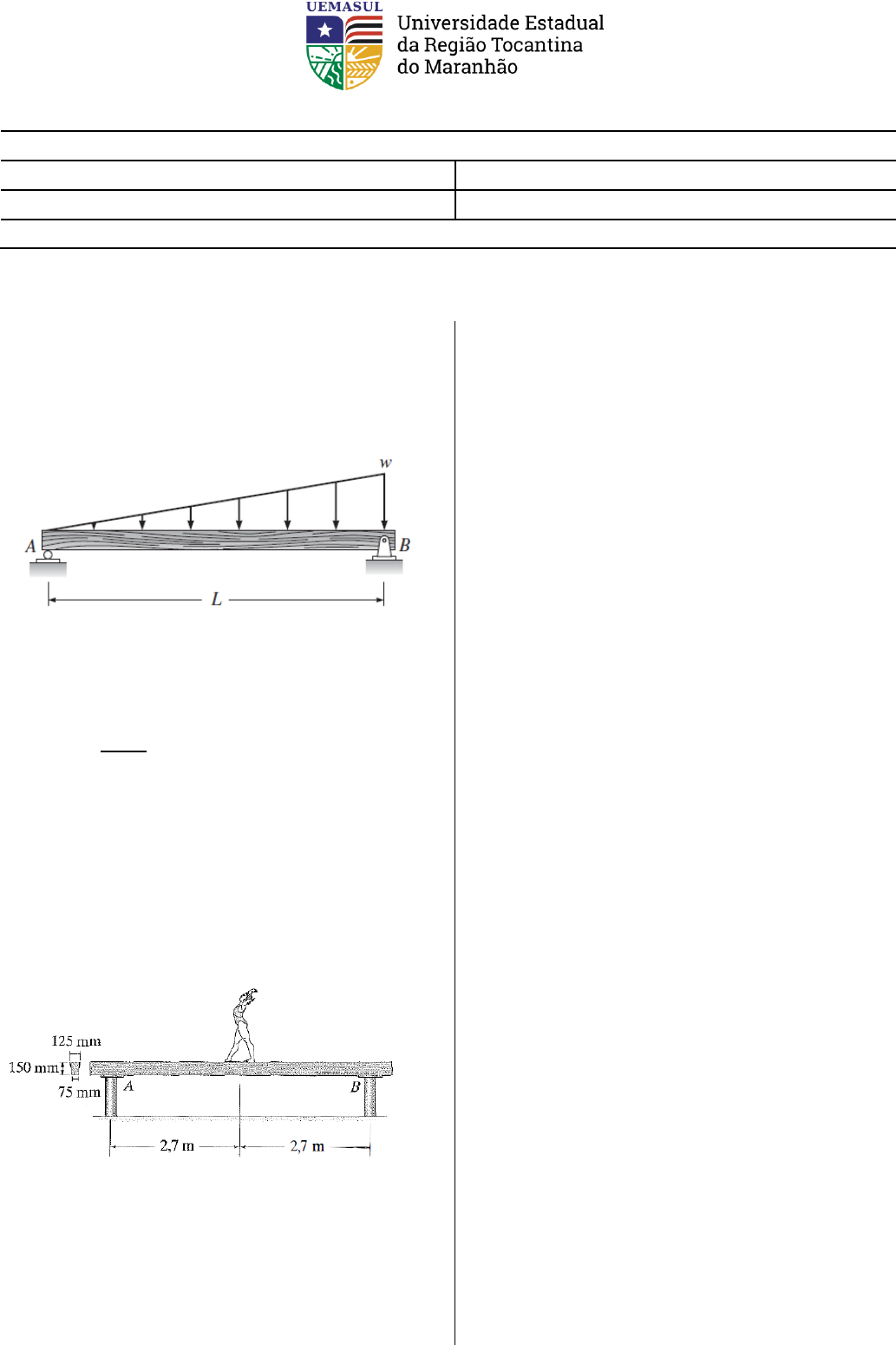

01 – (0,4 pt) Deduza as equações da inclinação e
deflexão para a viga abaixo, utilizando a quarta
derivada, localize o ponto de deflexão máxima e
calcule sua magnitude.



02 – (0,2 pt) Se a equação da curva elástica para
uma viga simplesmente apoiada de comprimento L
e EI constante é:
𝑦 =
𝑘
360𝐿
∙ (−3𝑥5 + 10𝑥3 − 7𝑥𝐿4)
Como a viga é carregada?

03 – (0,3 pts) Uma ginasta de 60 kg está em pé no
centro da trave (viga) de equilíbrio simplesmente
apoiada. Se a trave for feita de madeira e tiver a
seção transversal mostrada na figura, determine a
deflexão máxima. Consideramos que os apoios em
A e B são rígidos. (Emadeira = 12 GPa; g = 9,8 m/s²).



04 – (0,2 pt) Uma viga de aço, com seção
transversal quadrada de lado 10cm, tem
comprimento total de 1,0m, e uma extremidade
livre e a outra engastada. Sabendo-se que na
extremidade livre atua uma carga concentrada com
valor igual 3kN e que o aço possui módulo de
elasticidade igual a 200000MPa, determine o
deslocamento vertical total na extremidade livre.

05 – (0,1 pt) As seguintes hipóteses são
consideradas no cálculo das deformações por
flexão:

I. as deformações, as rotações e os
deslocamentos são pequenos;

II. o material da barra é heterogêneo, isótropo
e elástico linear;

III. a barra tem eixo reto na configuração
indeformada e a variação das dimensões da
seção transversal é pequena ao longo da barra;

IV. as seções transversais permanecem planas
e perpendiculares ao eixo deformado da barra
(hipótese de Navier);

Assinale a alternativa correta.
a) apenas I está correta.
b) I e IV estão corretas.
c) II e III estão corretas.
d) I, III e IV estão corretas.
e) I, II, III e IV estão corretas.

06 – (0,1 pt) No que se refere às condições de
contorno, analise as assertivas abaixo:

I – Para apoio móvel temos deslocamento
igual a 0 (zero) e inclinação também igual a 0
(zero).

II – Apoio fixo e apoio móvel apresentam a
inclinação diferente de 0 (zero) e o
deslocamento igual a 0 (zero).

III – No engaste, tanto a deflexão quanto a
rotação são iguais a 0 (zero).


IV – No engaste, tanto a deflexão quanto a
rotação são diferentes de 0 (zero).

V – Quando um apoio fixo ou móvel estiver
interno a viga tanto a deflexão quanto a
rotação serão iguais a 0 (zero).

Estão CORRETAS:

a) Apenas II e III.
b) Apenas II e IV.
c) Apenas II, III e IV
d) Apenas I, III e V.
e) I, II, III, IV e V.

07 – (0,4 pt) Considere a viga biapoiada da figura
a seguir, cujas tensões-deformações ficarão
restritas ao regime elástico-linear e que são válidas
as hipóteses e as formulações de Bernouilli-Euler,
com o respectivo sistema cartesiano (X, Y, Z) com
origem no ponto A. Observe que a viga tem
comprimento L e momentos de inércia em torno
dos eixos X e Y dado, respectivamente, por Ix-x e Iy-
y. O material da viga é feito com o AÇO ASTM
A572 Grau 50, que tem módulo de elasticidade Ev
= 205.000 MPa.



Considere que a viga tem comprimento de L = 3,00
m, carregamento de 𝑄 = 2.050
𝑘𝑁
𝑚
 e módulo de
elasticidade 𝐸𝑣 = 205.000 𝑀𝑃𝑎, indique qual é
Perfil W mais econômico para os deslocamentos
não sejam superiores a 3,00 cm.

W 200 x 86,00 Iy-y = 3,139 ∙ 10−4 𝑚4
W 250 x 73,00 Iy-y = 3,880 ∙ 10−4 𝑚4
W 530 x 72,00 Iy-y = 1,615 ∙ 10−4 𝑚4
W 460 x 89,00 Iy-y = 2,093∙ 10−4 𝑚4
HP 310 x 79,00 Iy-y = 5,258 ∙ 10−4 𝑚4

08 – (0,2 pt) Determine as expressões do
deslocamento transversal e da rotação para a viga
prismática na figura.


09 – (0,3 pt) Para a viga e o carregamento
mostrados na figura, determine
a) a equação da linha elástica.
b) a inclinação na extremidade A
c) a deflexão no ponto médio.
