Mapa Mental - Modulação Angular

Prévia do material em texto

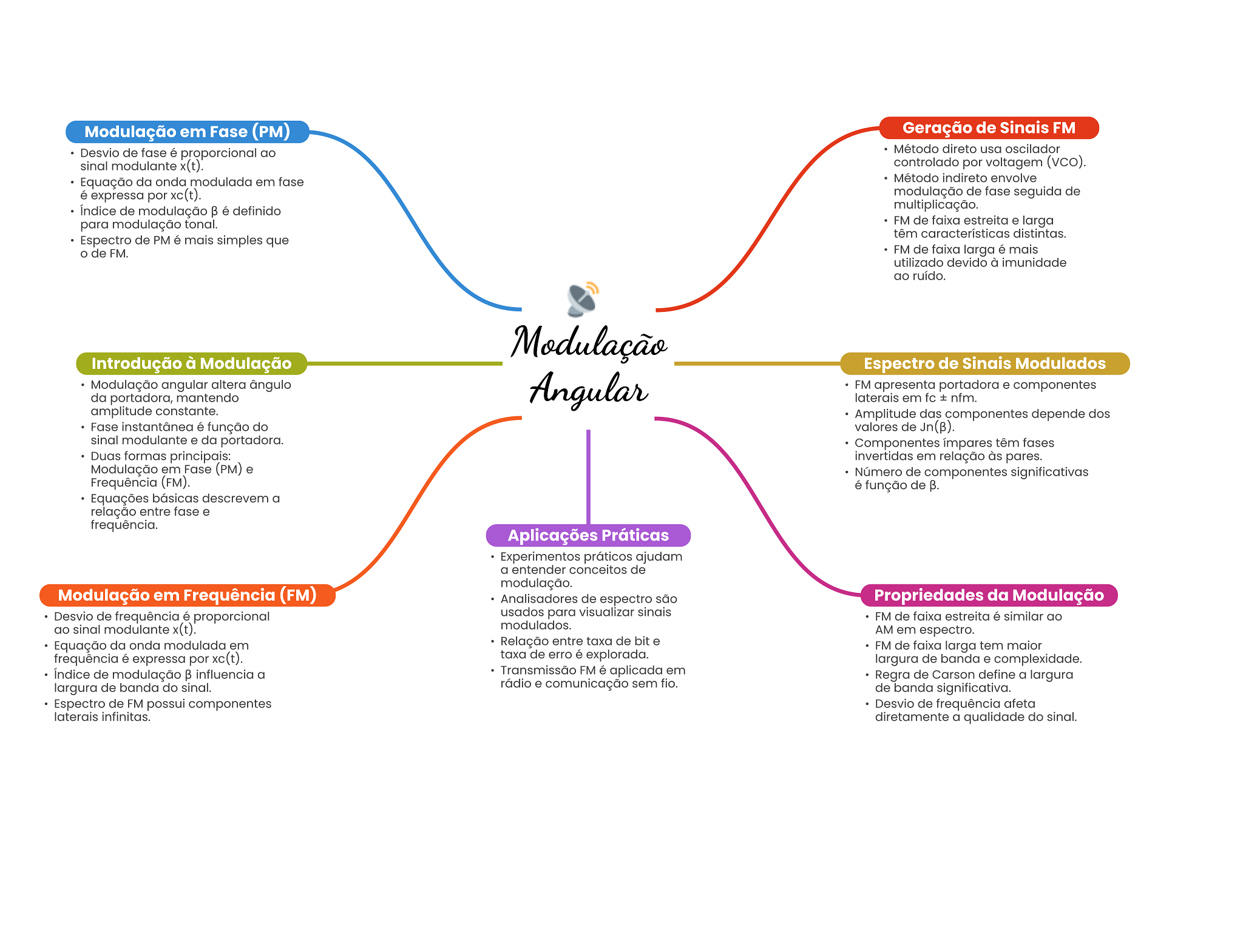

Modulação em Fase Geração de Sinais FM Desvio de fase é proporcional ao Método direto usa oscilador sinal modulante x(t). controlado por voltagem (vco). Equação da onda modulada em fase Método indireto envolve é expressa por xc(t). modulação de fase seguida de Indice de modulação é definido multiplicação. para modulação tonal. FM de faixa estreita e larga têm características distintas. Espectro de PM é mais simples que de FM. FM de faixa larga é mais utilizado devido à imunidade ao ruído. Modulação Introdução à Modulação Espectro de Sinais Modulados Modulação angular altera ângulo da portadora, mantendo Angular FM apresenta portadora e componentes laterais em fc nfm. amplitude constante. Amplitude das componentes depende dos Fase instantânea é função do valores de sinal modulante e da portadora. Componentes têm fases Duas formas principais: invertidas em relação às pares. Modulação em Fase (PM) e Número de componentes significativas Frequência (FM). é função de Equações básicas descrevem a relação entre fase e frequência. Aplicações Práticas Experimentos práticos ajudam a entender conceitos de modulação. Modulação em Frequência (FM) Analisadores de espectro são Propriedades da Modulação Desvio de frequência é proporcional usados para visualizar sinais FM de faixa estreita é similar ao ao sinal modulante x(t). modulados. AM em espectro. Equação da onda modulada em Relação entre taxa de bit e FM de faixa larga tem maior frequência é expressa por xc(t). taxa de erro é explorada. largura de banda e complexidade. Indice de modulação influencia a Transmissão FM é aplicada em Regra de Carson define a largura largura de banda do sinal. rádio e comunicação sem fio. de banda significativa. Espectro de FM possui componentes Desvio de frequência afeta laterais infinitas. diretamente a qualidade do sinal.
