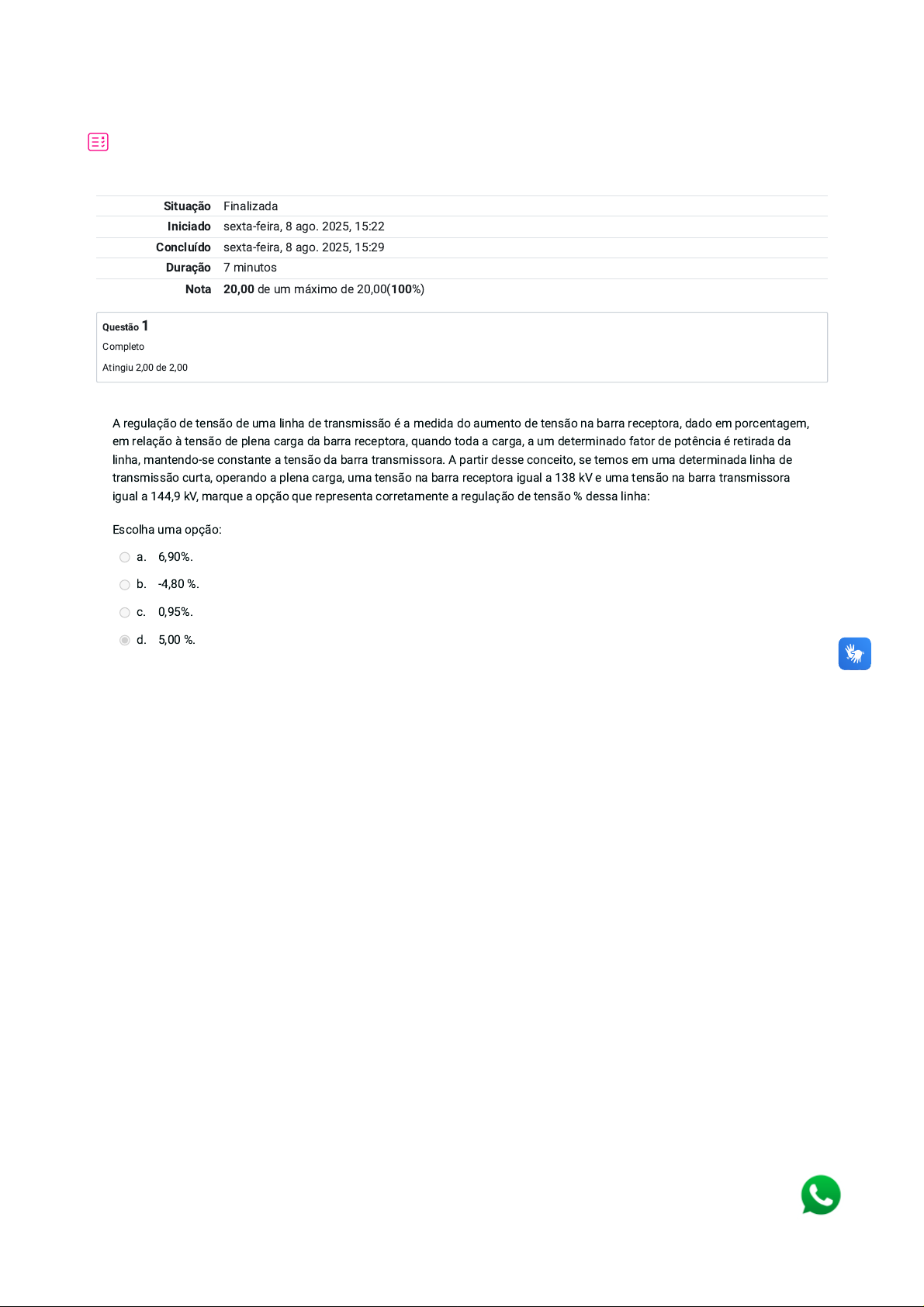

Situação Finalizada
Iniciado sexta-feira, 8 ago. 2025, 15:22
Concluído sexta-feira, 8 ago. 2025, 15:29
Duração 7 minutos
Nota 20,00 de um máximo de 20,00(100%)
Questão 1
Completo
Atingiu 2,00 de 2,00
A regulação de tensão de uma linha de transmissão é a medida do aumento de tensão na barra receptora, dado em porcentagem,
em relação à tensão de plena carga da barra receptora, quando toda a carga, a um determinado fator de potência é retirada da
linha, mantendo-se constante a tensão da barra transmissora. A partir desse conceito, se temos em uma determinada linha de
transmissão curta, operando a plena carga, uma tensão na barra receptora igual a 138 kV e uma tensão na barra transmissora
igual a 144,9 kV, marque a opção que representa corretamente a regulação de tensão % dessa linha:
Escolha uma opção:
a. 6,90%.
b. -4,80 %.
c. 0,95%.
d. 5,00 %.
Questão 2
Completo
Atingiu 2,00 de 2,00
Questão 3
Completo
Atingiu 2,00 de 2,00
Um gerador monofásico alimenta, por meio de uma linha, um transformador, o qual alimenta, por outra linha, uma carga,
conforme figura a seguir:
São conhecidas:
·         A impedância que liga o gerador ao transformador: (2 + j4)Ω;
·         A impedância que liga o transformador à carga: (290 + j970)Ω;
·         A potência absorvida pela carga: 1 MVA, fator de potência 0,8 indutivo;
·         A tensão aplicada à carga: 200 kV;
·         Os dados de placa do transformador: 13,8 kV – 220 kV, 1,5 MVA, r = 3% e x = 8%.
Para as condições dadas anteriormente, a tensão e corrente no gerador são, respectivamente:
Escolha uma opção:
a. 13,8 kV e 72,5 A.
b. 12,54 kV e 88,1 A.
c. 13,87 kV e 79,7 A.
d. 12,60 kV e 79,3 A.
eq eq
Uma determinada linha possui impedância de z = (0,03 + j0,04) pu, para os valores base: S = 100 MVA e V = 230 kV. Essa
mesma impedância em pu, utilizando os valores base: S = 50 MVA e V = 200 kV, é:
Escolha uma opção:
a. z’ = (0,0113 + j0,0151) pu.
b. z’ = (0,0454 + j0,0605) pu.
c. z’ = (0,0690 + j0,0920) pu.
d. z’ = (0,0198 + j0,0264) pu.
base base
base base
Questão 4
Completo
Atingiu 2,00 de 2,00
Questão 5
Completo
Atingiu 2,00 de 2,00
Sobre os sistemas elétricos de potência é INCORRETO afirmar que:
Escolha uma opção:
a. Os sistemas de geração são formados pelas centrais elétricas que convertem alguma forma de energia (cinética, calor,
luz etc) em energia elétrica.
b. Os sistemas elétricos de potência (SEP) são sistemas complexos que englobam geração, transmissão, distribuição e
utilização de energia elétrica.
c. O sistema de produção e transmissão de energia elétrica do Brasil ocorre por meio da interconexão dos sistemas
elétricos, formando um sistema único conhecido como: Sistema Interligado Nacional (SIN).
d. Os sistemas de distribuição interligam os sistemas de geração de energia elétrica aos centros de carga.
Considere as afirmativas a seguir sobre os sistemas elétricos de potência:
I.              Os sistemas de subtransmissão de energia são uma extensão da transmissão, que visam ao atendimento de pequenas
cidades e consumidores industriais de grande porte.
II.            Uma das vantagens do Sistema Interligado Nacional (SIN) é explorar a diversidade entre os regimes hidrológicos das
bacias, permitindo a integração dos recursos de geração e transmissão de forma a garantir o fornecimento de energia elétrica
com segurança e eficiência.
III.           Em um sistema elétrico típico temos, junto às usinas, subestações abaixadoras que reduzem a tensão a níveis mais
baixos e próximo aos centros de carga, os níveis de tensão são elevados por subestações elevadoras, dando origem aos
sistemas de subtransmissão e distribuição.
IV.          No Sistema Interligado Nacional (SIN) é fundamental manter o sincronismo entre as máquinas geradoras.
V.           As redes com tensões nominais iguais ou superiores a 230 kV formam a “rede básica de transmissão”.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas I, III e V estão corretas;
b. Apenas as afirmativas I, II, IV e V estão corretas;
c. Apenas as afirmativas II, III e IV estão corretas;
d. Apenas as afirmativas II e IV estão corretas;
Questão 6
Completo
Atingiu 2,00 de 2,00
Questão 7
Completo
Atingiu 2,00 de 2,00
Assinale a alternativa INCORRETA sobre a modelagem de equipamentos:
Escolha uma opção:
a. A representação da carga depende muito do tipo de estudo realizado. Por isso, a carga pode ser representada por
potência constante, corrente constante ou impedância constante.
b. No modelo de um transformador, a impedância em vazio é representada através dos elementos que estão em série com
o transformador ideal e representa as perdas e a magnetização do núcleo.
c. No modelo de um gerador síncrono, as reatâncias de regime transitório são fundamentais para modelar o
comportamento dinâmico do gerador em resposta a eventos transitórios e distúrbios no sistema elétrico.
d. O modelo do gerador síncrono, é formado por fonte de tensão em série com uma resistência que representa a
resistência de armadura e uma reatância que representa a soma da reatância da reação da armadura e a reatância de
dispersão.
Considere uma linha de transmissão trifásica típica, cuja impedância série em cada fase é representada por uma reatância
indutiva de j800Ω, operando em regime permanente com tensão de linha na barra transmissora de 235∠10° kV e tensão de linha
na barra receptora de 230∠0° kV. Nessas condições, o fluxo de potência ativa total trifásica da barra transmissora para a barra
receptora é de aproximadamente:
Escolha uma opção:
a. 3,9 MW.
b. 22,5 MW.
c. 11,7 MW.
d. 66,5 MW.
Questão 8
Completo
Atingiu 2,00 de 2,00
Questão 9
Completo
Atingiu 2,00 de 2,00
Considere as afirmativas a seguir sobre o fluxo de potência em linhas de transmissão:
I.              Em uma linha de transmissão com impedância série predominantemente indutiva, o fluxo de potência ativa sempre será
da barra cuja tensão possui maior módulo para a barra cuja tensão possui menor módulo.
II.            Quanto maior o fator de potência de uma carga indutiva acoplada à barra receptora, maior será a queda de tensão em
uma linha cuja impedância série é predominantemente indutiva.
III.           A transmissão de potência reativa transmitida em uma linha está relacionada à diferença entre os módulos de tensão
nas barras.
IV.          O fornecimento de potência reativa por capacitores em paralelo para uma carga indutiva permite a elevação de tensão na
barra receptora.
V.           A compensação através da conexão de indutores em derivação é particularmente importante nas situações de cargas
leves quando, sem compensação, a tensão na barra receptora tenderia a se elevar excessivamente, devido à interação entre a
capacitância distribuída e a reatância indutiva da linha.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas I e III estão corretas;
b. Apenas as afirmativas II e V estão corretas;
c. Apenas as afirmativas I, II e IV estão corretas;
d. Apenas as afirmativas III, IV e V estão corretas;
No Brasil, algumas instituições têm o importante papel de controlar e regular o sistema elétrico. Marque a opção que representa
corretamente a instituição que é responsável por operar, supervisionar e controlar a geração de energia elétrica no Sistema
Interligado Nacional (SIN) e por administrar a rede básica de transmissão de energia elétrica:
Escolha uma opção:
a. Agência Nacional de Energia Elétrica - ANEEL.
b. Câmara de Comercialização de Energia Elétrica - CCEE.
c. Operador Nacional do Sistema Elétrico - ONS.
d. Ministério de Minas e Energia - MME.
Questão 10
Completo
Atingiu 2,00 de 2,00
-->
Analise as afirmações a respeito dos modelos de linha de transmissão:
( ) O modelo de linha longa considera a abordagem por parâmetros distribuídos ao longo da linha.
( ) O modelo da linha média pode ser representado por um circuito π-equivalente (π -nominal), contendo, uma resistência série,
uma reatância indutiva série e uma admitânciaem derivação dividida em duas partes iguais. Normalmente, essa admitância em
derivação é puramente capacitiva.
( ) Em uma linha de transmissão curta, cuja impedância série é composta por uma resistência e uma reatância indutiva, é
necessário uma tensão mais elevada na barra transmissora para manter a tensão desejada na barra receptora, quando a carga
conectada possuir fator de potência capacitivo.
( ) Uma linha de transmissão é modelada conhecendo-se os seus parâmetros elétricos por fase e o seu comprimento.
( ) É usual classificar as linhas de transmissão em curta, média e longa. No entanto, para todos os casos, é suficiente que as
linhas sejam modeladas considerando apenas uma impedância série, composta por uma parte resistiva e uma reatância,
normalmente, indutiva.
Analise as afirmativas, identificando com um “V’ quais são VERDADEIRAS e com um “F” quais são FALSAS, assinalado a seguir a
alternativa correta, na sequência de cima para baixo:
Escolha uma opção:
a. V – F – F – F – V
b. V – V – F – V – F
c. F – V – V – F – V
d. F – F – V – V – F
