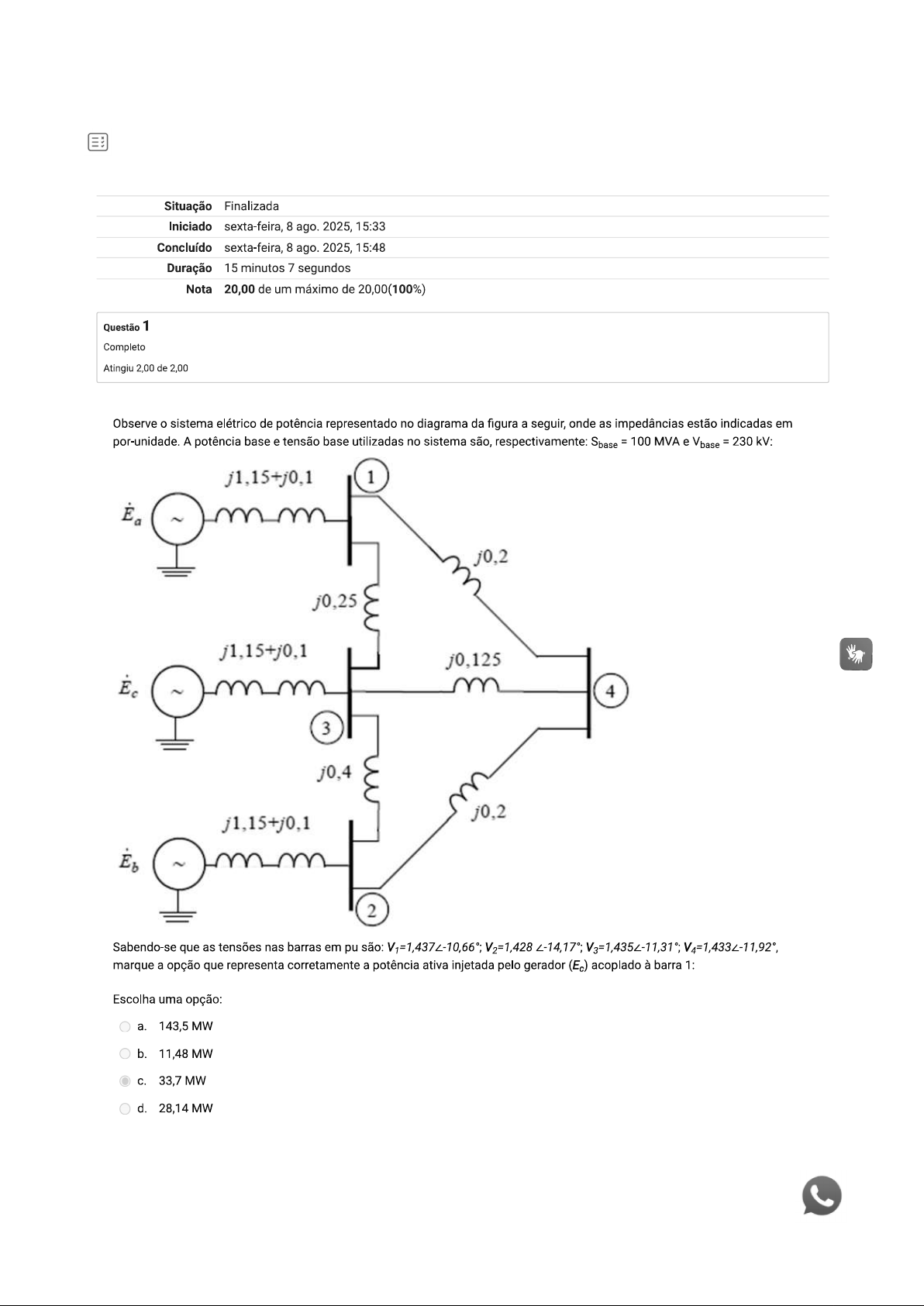

Situação Finalizada Iniciado sexta-feira, 8 ago. 2025, 15:33 Concluído sexta-feira, 8 ago. 2025, 15:48 Duração 15 minutos 7 segundos Nota 20,00 de um máximo de 20,00(100%) Questão 1 Completo Atingiu 2,00 de 2,00 Observe o sistema elétrico de potência representado no diagrama da figura a seguir, onde as impedâncias estão indicadas em por-unidade. A potência base e tensão base utilizadas no sistema são, respectivamente: = 100 MVA e = 230 kV: 1 j0,2 j0,25 j1,15+j0,1 j0,125 4 3 j0,4 j0,2 j1,15+j0,1 2 Sabendo-se que as tensões nas barras em pu são: V₂=1,428 marque a opção que representa corretamente a potência ativa injetada pelo gerador (Ec) acoplado à barra 1: Escolha uma opção: a. 143,5 MW b. 11,48 MW C. 33,7 MW d. 28,14 MWQuestão 2 Completo Atingiu 2,00 de 2,00 Considere um sistema elétrico de potência que possui 4 barras, cujas tensões em pu são, respectivamente: A matriz admitância de barra Ybarra para esse sistema em pu é dada por: Y₁₂ Y₁₃ -j4,0 j4,0 0 0 Y₂₁ Y₂₂ Y₂₃ Y₂₄ j4,0 -j17,0 j8,0 j5,0 Y₃₁ Y₃₂ Y₃₃ Y₃₄ 0 j8,0 -j11,0 j3,0 Y₄₂ Y₄₃ 0 j5,0 j3,0 -j8,0] De acordo com o que foi mencionado, marque a opção que representa corretamente a injeção líquida de corrente em cada barra em pu: Escolha uma opção: a. b. C. d. Questão 3 Completo Atingiu 2,00 de 2,00 Considere o sistema elétrico de potência representado pelo diagrama a seguir, onde X₁, X₂ e X₀ são, respectivamente, reatância de sequência direta, inversa e nula: b 30MVA 13,8KV 30MVA X₂=20% 13,8/69KV XT=10% Marque a opção que representa corretamente a corrente de curto-circuito fase-fase-terra na barra Escolha uma opção: a. 1.004,2 A b. 251,0 A 579,8 A d. AQuestão 4 Completo Atingiu 2,00 de 2,00 Em um sistema elétrico de potência temos um trecho formado pela conexão das barras 3,4 e 5, conforme mostrado no diagrama a seguir: Para a barra 5 Para a barra 3 Fluxo em MW 31,14 3,31 38,86 11,40 Fluxo em MVAR 4 Compensador 70 25 síncrono Carga A barra 4 é do tipo PV (barra de tensão controlada). Esse tipo de barra possui injeção líquida de potência ativa especificada e dispositivos capazes de manter o módulo da tensão em um valor especificado. Para o sistema mostrado, a tensão especificada para a barra 4 é de 0,950 pu e o dispositivo capaz de manter esse nível de tensão é o compensador síncrono ligado a esta barra. compensador síncrono é um dispositivo capaz de injetar potência reativa na barra e, consequentemente, manter o nível de tensão desejado. Os fluxos de potência ativa e reativa mostrado nas barras do diagrama fazem com que o sistema opere com o nível de tensão especificado em regime permanente. De acordo com essas informações, marque a opção que representa corretamente a potência reativa injetada pelo compensador síncrono conectado à barra 4: Escolha uma opção: a. 10,3 MVAR b. 14,7 MVAR C. 15,3 MVAR d. 0,0 MVARQuestão 5 Completo Atingiu 2,00 de 2,00 Um sistema elétrico de potência é representado pelo diagrama unifilar da figura a seguir, onde as impedâncias estão indicadas em por-unidade: j0,3 0000 1 2 3 j0,2 j0,15 000 000 000 j1,5 Barra de referência A relação entre as correntes injetadas líquidas em uma barra e as tensões nas respectivas barras, em um sistema elétrico, podem ser expressas utilizando a matriz de admitância nodal, frequentemente chamada de matriz Esta matriz é fundamental na análise de fluxo de potência e é utilizada para calcular as correntes líquidas (ou correntes de injeção) em cada barra do sistema com base nas tensões nodais das barras. Considerando que, no diagrama apresentado, as correntes injetadas líquidas nas barras 1, 2 e 3 são, respectivamente, e e que as tensões nas barras 1, 2 e 3 são, respectivamente, V₂ e temos: De acordo com o que foi mencionado, marque a opção que representa corretamente a matriz admitância em pu para esse sistema: Escolha uma opção: a. -j1,700 j0,200 j0,300 = j0,200 -j0,350 j0,150 j0,300 j0,150 -j1,95 b. j0,658 = j0,658 j0,755 j0,677 Lj0,629 j0,677 j0,714. -j9,167 j5,000 j3,333 = j5,000 -j11,667 j6,667 j3,333 j6,667 d. j1,435 -j1,520 -j1,590 = -j1,520 j1,325 -j1,477 -j1,590 -j1,477 j1,400Questão 6 Completo Atingiu 2,00 de 2,00 Observe o sistema elétrico de potência representado no diagrama da figura a seguir, onde as admitâncias estão indicadas em por-unidade: 1 2 = 1,5 pu -j10,0 3 pu -j8,0 pu Cargas De acordo com as tensões conhecidas das barras é possível afirmar que o gerador conectado à barra 2 (E₂) opera com fator de potência igual a: Escolha uma opção: a. 0,46 b. 1,00 C. 0,73 d. 0,92Questão 7 Completo Atingiu 2,00 de 2,00 Observe o sistema elétrico de potência com duas barras, representado no diagrama da figura a seguir, onde a impedância da linha e as admitâncias shunt (capacitores) estão indicadas em por-unidade: PV 1 2 Dados das barras Barra Tipo P Q V Θ 1 1,0 0,0 2 PV -0,4 1.0 Dados da linha Linha r x bshunt 1-2 0,2 1.0 0,02 De acordo com as informações fornecidas, marque a opção que representa, respectivamente, a potência ativa e potência reativa demandada da barra de referência Escolha uma opção: a. P₁ = 0,00 e Q₁ 0,78 b. P₁ 0,80 e Q₁ 0,16 C. P₁ 0,19 e Q₁ 0,96 d. P₁ = 0,44 e Q₁ 0,01Questão 8 Completo Atingiu 2,00 de 2,00 Observe o sistema elétrico de potência representado no diagrama da figura a seguir, onde as admitâncias estão indicadas em por-unidade: 1 2 = 1,5 pu -j10,0 3 pu -j8,0 pu = ? pu Cargas = ? pu De acordo com as tensões conhecidas das barras é possível afirmar que a potência ativa e potência reativa demandada pelas cargas em pu são, respectivamente: Escolha uma opção: a. 1,5 e QL3 -0,9 b. 1,3 e C. PL3 0,8 e QL3 -1,2 d. 3,0 e 0,5Questão 9 Completo Atingiu 2,00 de 2,00 Um sistema elétrico de potência é representado pelo diagrama unifilar da figura a seguir, onde as impedâncias estão indicadas em por-unidade: 1 2 000 j0,2 000 j0,4 j0,8 000 000 000 j1,0 + + j2,0 000 3 1,20/30° Marque a opção que representa corretamente as tensões em cada barra: Escolha uma opção: a. b. C. d. Questão 10 Completo Atingiu 2,00 de 2,00 Em um determinado ponto de um sistema elétrico de potência temos as impedâncias de sequência direta, inversa e nula, dadas, respectivamente, por: Z₁ = 0,2 pu; Z₂ = 0,2 pu; Z₀ = 0,8 pu. Considerando que a tensão de fase do sistema é de 1,0 pu, marque a opção que representa corretamente a corrente de curto-circuito simétrico trifásico em regime permanente, para esse ponto do sistema, em pu: Escolha uma opção: a. 1,4 pu b. 5,0 pu 4,3 pu d. 2,5 pu
