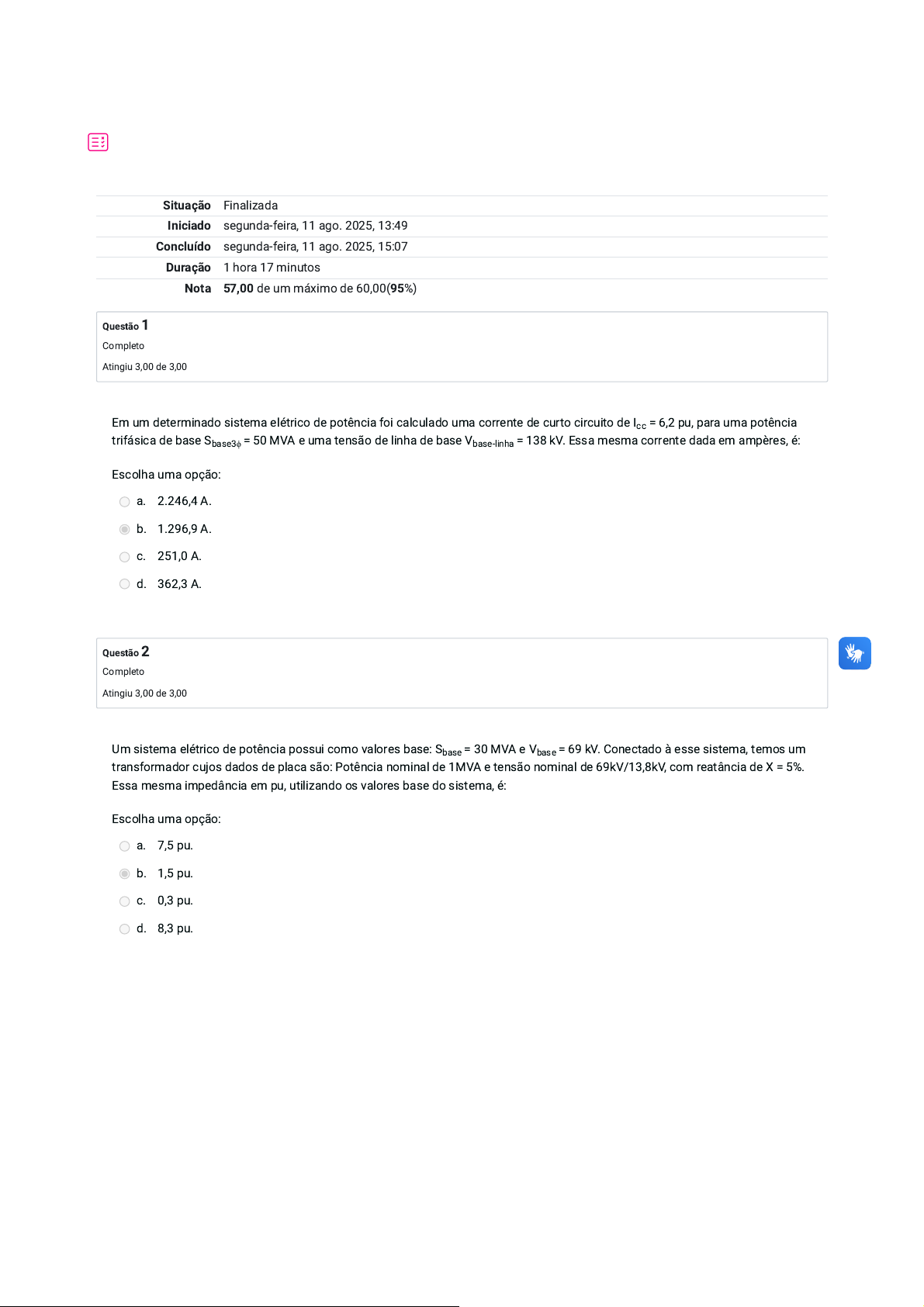

Situação Finalizada
Iniciado segunda-feira, 11 ago. 2025, 13:49
Concluído segunda-feira, 11 ago. 2025, 15:07
Duração 1 hora 17 minutos
Nota 57,00 de um máximo de 60,00(95%)
Questão 1
Completo
Atingiu 3,00 de 3,00
Questão 2
Completo
Atingiu 3,00 de 3,00
Em um determinado sistema elétrico de potência foi calculado uma corrente de curto circuito de I = 6,2 pu, para uma potência
trifásica de base S = 50 MVA e uma tensão de linha de base V = 138 kV. Essa mesma corrente dada em ampères, é:
Escolha uma opção:
a. 2.246,4 A.
b. 1.296,9 A.
c. 251,0 A.
d. 362,3 A.
cc
base3ϕ base-linha
Um sistema elétrico de potência possui como valores base: S = 30 MVA e V = 69 kV. Conectado à esse sistema, temos um
transformador cujos dados de placa são: Potência nominal de 1MVA e tensão nominal de 69kV/13,8kV, com reatância de X = 5%.
Essa mesma impedância em pu, utilizando os valores base do sistema, é:
Escolha uma opção:
a. 7,5 pu.
b. 1,5 pu.
c. 0,3 pu.
d. 8,3 pu.
base base
Questão 3
Completo
Atingiu 3,00 de 3,00
Questão 4
Completo
Atingiu 3,00 de 3,00
Observe o sistema elétrico de potência com duas barras, representado no diagrama da figura a seguir, onde a impedância da linha
e as admitâncias shunt (capacitores) estão indicadas em por-unidade:
De acordo com as informações fornecidas, marque a opção que representa a potência reativa demandada da barra de referência
(Vθ):
Escolha uma opção:
a. Q = -0,082
b. Q = -0,047
c. Q = 0,129
d. Q = 0,141
1
1
1
1
Assinale a alternativa que corresponde corretamente ao elemento de um sistema elétrico de potência que: “interliga a geração ao
centro de carga.”:
Escolha uma opção:
a. Sistema de distribuição;
b. Sistema de transmissão;
c. Conversor retificador;
d. Subestação;
Questão 5
Completo
Atingiu 3,00 de 3,00
Questão 6
Completo
Atingiu 3,00 de 3,00
Observando-se o diagrama de um sistema elétrico abaixo, a sequência A, B, C e D refere-se, respectivamente, a:
Escolha uma opção:
a. Geração, transmissão em alta tensão, transmissão em média tensão e subtransmissão.
b. Geração, transmissão, subtransmissão e distribuição.
c. Geração, transmissão em alta tensão, subtransmissão e transmissão em baixa tensão.
d. Geração, transmissão, distribuição e consumidores.
A regulação de tensão de uma linha de transmissão é a medida do aumento de tensão na barra receptora, dado em porcentagem,
em relação à tensão de plena carga da barra receptora, quando toda a carga, a um determinado fator de potência é retirada da
linha, mantendo-se constante a tensão da barra transmissora. A partir desse conceito, se temos em uma determinada linha de
transmissão curta, operando a plena carga, uma tensão na barra receptora igual a 69 kV e uma tensão na barra transmissor a
igual a 73,5 kV, marque a opção que representa corretamente a regulação de tensão % dessa linha:
Escolha uma opção:
a. 6,12 %.
b. 1,06 %.
c. 6,52 %.
d. 4,50 %.
Questão 7
Completo
Atingiu 3,00 de 3,00
Questão 8
Completo
Atingiu 3,00 de 3,00
Questão 9
Completo
Atingiu 3,00 de 3,00
Para fins de estudo de curto-circuito, uma determinada barra do sistema de potência pode ser representada por impedâncias de
sequência equivalentes a Z , Z e Z , onde: Z =4Z  e  Z =Z .
Considerando a possível ocorrência de curtos-circuitos francos na referida barra, é CORRETO afirmar que nesse caso a magnitude
da corrente de um curto-circuito:
Escolha uma opção:
a. Monofásico é maior do que a magnitude da corrente de curto-circuito trifásico.
b. Bifásico é maior do que a magnitude da corrente de um curto-circuito trifásico.
c. Monofásico é menor do que a magnitude da corrente de curto-circuito bifásico.
d. Monofásico é igual à magnitude da corrente de curto-circuito trifásico.
1 2 0 1 0 1 2
Os curtos-circuitos trifásicos e fase-terra dependem respectivamente das seguintes componentes simétricas:
Escolha uma opção:
a. (positiva e negativa) e (positiva).
b. (positiva) e (positiva e zero).
c. (positiva, negativa e zero) e (positiva).
d. (positiva) e (positiva, negativa e zero).
Sobre o Sistema Interligado Nacional (SIN) é correto afirmar que:
Escolha uma opção:
a. Esse sistema está sob a coordenação e controle da Câmara de Comercialização de Energia Elétrica - CCEE.
b. Nesse sistema a capacidade instalada de geração é composta, principalmente, por usinas térmicas.
c. Nesse sistema não é necessário manter o sincronismo entre máquinas geradoras que estejam muito distantes uma da
outra.
d. Esse sistema explora a diversidade entre os regimes hidrológicos das bacias, permitindo a integração dos recursos de
geração e transmissão de forma a garantir o fornecimento de energia elétrica.
Questão 10
Completo
Atingiu 3,00 de 3,00
Questão 11
Completo
Atingiu 3,00 de 3,00
Questão 12
Completo
Atingiu 3,00 de 3,00
Um sistema de energia elétrica possui uma série de dispositivos de controle capazes de influenciar diretamente as condições de
operação. Entre os controles, geralmente representados em programas de fluxo de carga, temos o controle de magnitude da
tensão nodal. Esse tipo de controle pode ser construído por meio de:
Escolha uma opção:
a. Transformadores com controle automático de tap.
b. Capacitores para diminuir o fator de potência no gerador.
c. Indutores para corrigir a histerese dos geradores síncronos.
d. Compensadores estáticos com ajuste da corrente de campo.
Em um sistema elétrico de potência temos uma barra transmissora conectada a uma barra receptora por uma linha de
transmissão, cuja reatância indutiva série é j100Ω. A tensão de linha da barra transmissora é 140kV e a tensão de linha na barra
receptora é 130kV. A barra receptora alimenta uma carga trifásica equilibrada de 16,5 MW. Com base nos valores fornecidos, é
possível afirmar que o fator de potência da carga é:
Escolha uma opção:
a. 0,80 indutivo;
b. 0,92 capacitivo;
c. 0,60 indutivo;
d. 0,76 capacitivo;
Assinale a alternativa que corresponde corretamente ao órgão brasileiro que: “sob a coordenação direta do MME, acompanha e
avalia a continuidade e segurança do suprimento elétrico em todo território nacional.”:
Escolha uma opção:
a. Empresa de Pesquisa Energética - EPE;
b. Comitê de Monitoramento do Setor Elétrico - CMSE;
c. Operador Nacional do Sistema Elétrico - ONS;
d. Agência Nacional de Energia Elétrica - ANEEL;
Questão 13
Completo
Atingiu 3,00 de 3,00
Questão 14
Completo
Atingiu 3,00 de 3,00
Questão 15
Completo
Atingiu 3,00 de 3,00
Existem vários tipos de curto-circuito e eles apresentam diferentes características. Assim, analise as afirmativas a seguir e
assinale (V) para a verdadeira e (F) para a falsa:
( ) O curto-circuito trifásico e o curto-circuito trifásico envolvendo a terra são classificados como curtos-circuitos simétricos ou
equilibrados.
( ) O circuito equivalente para o cálculo da corrente de curto-circuito fase-terra é dado pelas redes de sequências zero, positiva e
negativa ligadas em série.
( ) O circuito equivalente para o cálculo da corrente de curto-circuito fase-fase-terra é dado pelas rede de sequências positiva e
negativa ligadas em paralelo.
( ) O circuito equivalente para o cálculo da corrente de curto-circuito trifásico envolvendo a terra consiste apenas da rede de
sequência positiva.
As afirmativas são, na ordem apresentada, respectivamente:
Escolha uma opção:
a. F – V – V - F
b. V – V – F - V
c. F – F – V - F
d. V – F – F - V
Um transformador trifásico de 5,0 MVA possui uma tensão de linha de 1.000 kV no primário e 100 kV no secundário e possui
reatância de 10%. O valor dessa reatância, em ohms, referida ao lado do secundário é de:
Escolha uma opção:
a. 150Ω.
b. 100Ω.
c. 200Ω.
d. 180Ω.
Nos estudos de fluxo de potência em sistemas elétricos, as barras do sistema são classificadas em três tipos principais: barra de
referência (slack), barras de carga e barras de geração. Nesse contexto, assinale a alternativa correta:
Escolha uma opção:
a. As barras de carga, também denominadas de barras PQ, sãoaquelas em que as potências ativas e reativas são
conhecidas.
b. A barra de referência é uma barra de geração na qual a potência ativa e o ângulo da tensão são conhecidos.
c. A barra de referência, ou barra slack, é também conhecida como barra PV, uma vez que a potência ativa e a magnitude da
tensão são conhecidas.
d. Nos sistemas elétricos de potência interligados, o número de barras de referência é igual ao número de barras de
geração.
Questão 16
Completo
Atingiu 3,00 de 3,00
Questão 17
Completo
Atingiu 3,00 de 3,00
A representação da carga em um sistema elétrico de potência depende muito do tipo de estudo realizado. Para os estudos de
fluxo de potência a representação mais comum da carga é:
Escolha uma opção:
a. Representação por impedância constante.
b. Representação por potência constante.
c. Representação por reatância subtransitória.
d. Representação por corrente constante.
Um sistema elétrico de potência é representado pelo diagrama unifilar da figura a seguir, onde as impedâncias estão indicadas
em por-unidade e S =100 MVA:
Se: E =1,0∠0,0° pu; E =1,1∠-4,8° pu; E =0,8∠-12,4° pu; marque a opção que representa corretamente a potência ativa injetada na
barra 1 por E :
Escolha uma opção:
a. 9,8 MW
b. 4,6 MW
c. -5,1 MW
d. 6,1 MW
base
1 2 3
1
Questão 18
Completo
Atingiu 3,00 de 3,00
Questão 19
Completo
Atingiu 3,00 de 3,00
Questão 20
Completo
Atingiu 0,00 de 3,00
-->
Em um sistema elétrico de potência simétrico e equilibrado temos duas barras conectadas por uma linha de transmissão, que é
modelada através de uma reatância indutiva série. O módulo da tensão da barra 1 é igual ao módulo da tensão na barra 2, no
entanto, a tensão da barra 2 é adiantada 8° em relação à tensão da barra 1. Com base nas informações citadas, é CORRETO
afirmar que:
Escolha uma opção:
a. A barra 2 fornece potência ativa à barra 1.
b. A barra 1 fornece potência ativa e recebe potência reativa da barra 2.
c. A barra 2 fornece apenas potência reativa à barra 1.
d. A barra 1 fornece apenas potência reativa à barra 2.
Em uma linha de transmissão de extra-alta tensão, na condição de baixo carregamento ou à vazio, ocorre uma elevação de tensão
em regime permanente devido ao Efeito Ferranti. Para evitar danos aos equipamentos e ao sistema elétrico e compensar essa
sobretensão sustentada, são aplicados:
Escolha uma opção:
a. Capacitores em série com a linha de transmissão.
b. Reatores em série com a linha de transmissão.
c. Bancos de capacitores nas extremidades da linha de transmissão.
d. Reatores em derivação nas extremidades da linha de transmissão.
Considere uma linha de transmissão trifásica típica, cuja impedância série em cada fase é representada por uma reatância
indutiva de j65Ω, operando de forma equilibrada e em regime permanente, com tensão de linha na barra transmissora de 69∠18°
kV e tensão de linha na barra receptora de 65∠0° kV. Nessas condições, o fluxo de potência ativa total trifásica da barra
transmissora para a barra receptora é de aproximadamente:
Escolha uma opção:
a. 21,3 MVA.
b. 7,3 MVA.
c. 63,9 MVA.
d. 12,4 MVA.
