UNIVERSIDADE DA AMAZÔNIA
DISCIPLIA: FUNDAMENTOS DA RESISTÊNCIA DOS MATERIAIS.
PROFESSORA: CAROLINE MARÇAL.
TURNO: NOITE.

QUESTÃO 01

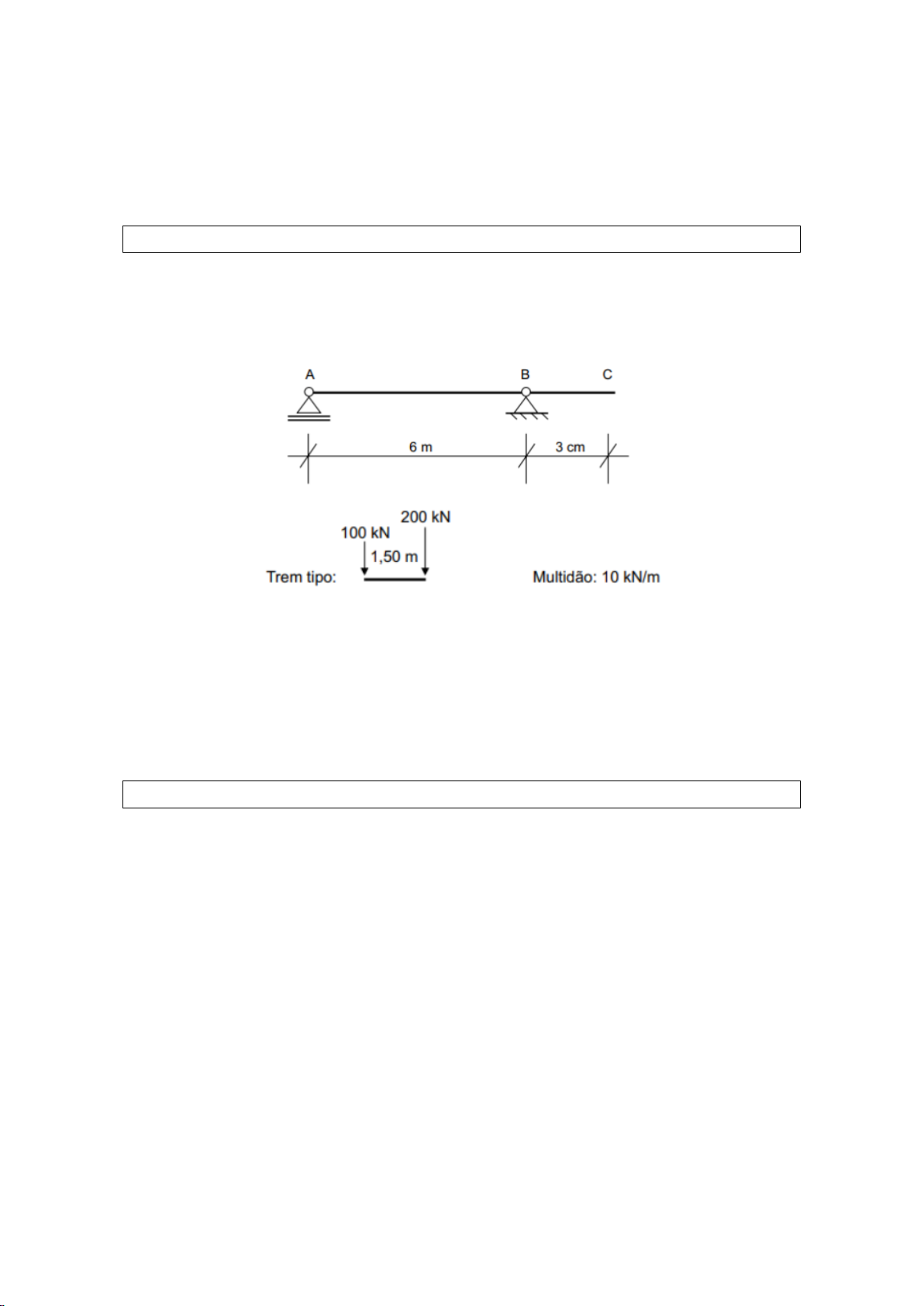

Traçando a linha de influência para a viga simplesmente apoiada com balanço à
direita, submetida ao carregamento representado pela multidão e o trem tipo
indicados na figura, e calculando o valor do máximo momento fletor no meio do
vão entre A e B, obtém-se:












A) 360 kN.m
B) 420 kN.m
C) 480 kN.m
D) 520 kN.m
E) 600 kN.m

QUESTÃO 02

No estudo da Resistência dos Materiais, é necessário compreender os conceitos
de estática. Uma estrutura é considerada isostática quando está em equilíbrio e
pode ser totalmente calculada com base nas leis da estática. Já uma estrutura
hiperestática possui apoios adicionais e, por isso, exige a consideração das
deformações dos elementos para que seus esforços possam ser determinados.

Sobre as linhas de influência em estruturas hiperestáticas, avalie as afirmações
abaixo como VERDADEIRAS ou FALSAS.

1. ( ) Linhas de influência são utilizadas exclusivamente para determinar reações
de apoio em estruturas isostáticas.
2. ( ) Em estruturas hiperestáticas, as linhas de influência podem ser utilizadas
para avaliar o efeito de cargas móveis em momentos fletores e forças cortantes
em qualquer ponto da estrutura.
3. ( ) O método dos deslocamentos é inadequado para a análise de linhas de
influência em estruturas hiperestáticas.
Página 2 de 4


A sequência CORRETA é:

A) 1.V, 2.F, 3.V;
B) 1.F, 2.V, 3.F;
C) 1.V, 2.V, 3.F;
D) 1.V, 2.F, 3.F;
E) 1.F, 2.V, 3.V.

QUESTÃO 03

A partir do diagrama de corpo livre mostrado na figura abaixo, considerando que
momentos no sentido horário são positivos, assinale a opção correspondente à
equação que representa o equilíbrio de momentos em torno do ponto A.



A) 200 N × 4 m − F cos 30º × 2 m = 0
B) 200 N × 4 m − F × 2 m = 0
C) 200 N × 4 cos 30º m − F × 2 m = 0
D) 200 N × 4 m − F cos 60º × 2 m = 0
E) 200 N × 4 cos 30º m + F × 2 m = 0

QUESTÃO 04

Sobre a figura abaixo e o seu diagrama de corpo livre, considere as seguintes
afirmativas:

1. A força normal (N) sempre será perpendicular à força peso do corpo.

2. Quando a força de atrito for máxima, ela será dada por F = μ.N, apenas para
o caso estático. No caso dinâmico, a força de atrito não será mais proporcional
à força normal.
Página 3 de 4


3. A força de atrito é sempre paralela à direção do movimento.

4. Os coeficientes de atrito no caso estático e dinâmico são diferentes, sendo o
coeficiente de atrito estático menor que o coeficiente de atrito dinâmico.
Assinale a alternativa correta:

A) Somente a afirmativa 3 é verdadeira.
B) Somente as afirmativas 2 e 4 são verdadeiras.
C) Somente as afirmativas 1, 2 e 3 são verdadeiras.
D) Somente as afirmativas 1, 3 e 4 são verdadeiras.
E) As afirmativas 1, 2, 3 e 4 são verdadeiras.

QUESTÃO 05

A viga simplesmente apoiada com balanço da figura é solicitada por uma carga
permanente de 15 kN/m e por uma carga acidental móvel cuja carga de multidão
é de 18 kN/m e com o seguinte veículo-tipo:

O valor do máximo momento fletor (positivo) em D produzido pelo
carregamento dado é:

A) 240,5 kN·m
B) 284,5 kN·m
C) 300,0 kN·m
D) 362,5 kN·m
E) 400,0 kN·m











Página 4 de 4

QUESTÃO 06

Considere a estrutura esquematizada abaixo, sujeita a uma carga unitária (P =
1) móvel.

A linha de influência do momento fletor na seção S é a esquematizada em:
