Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão

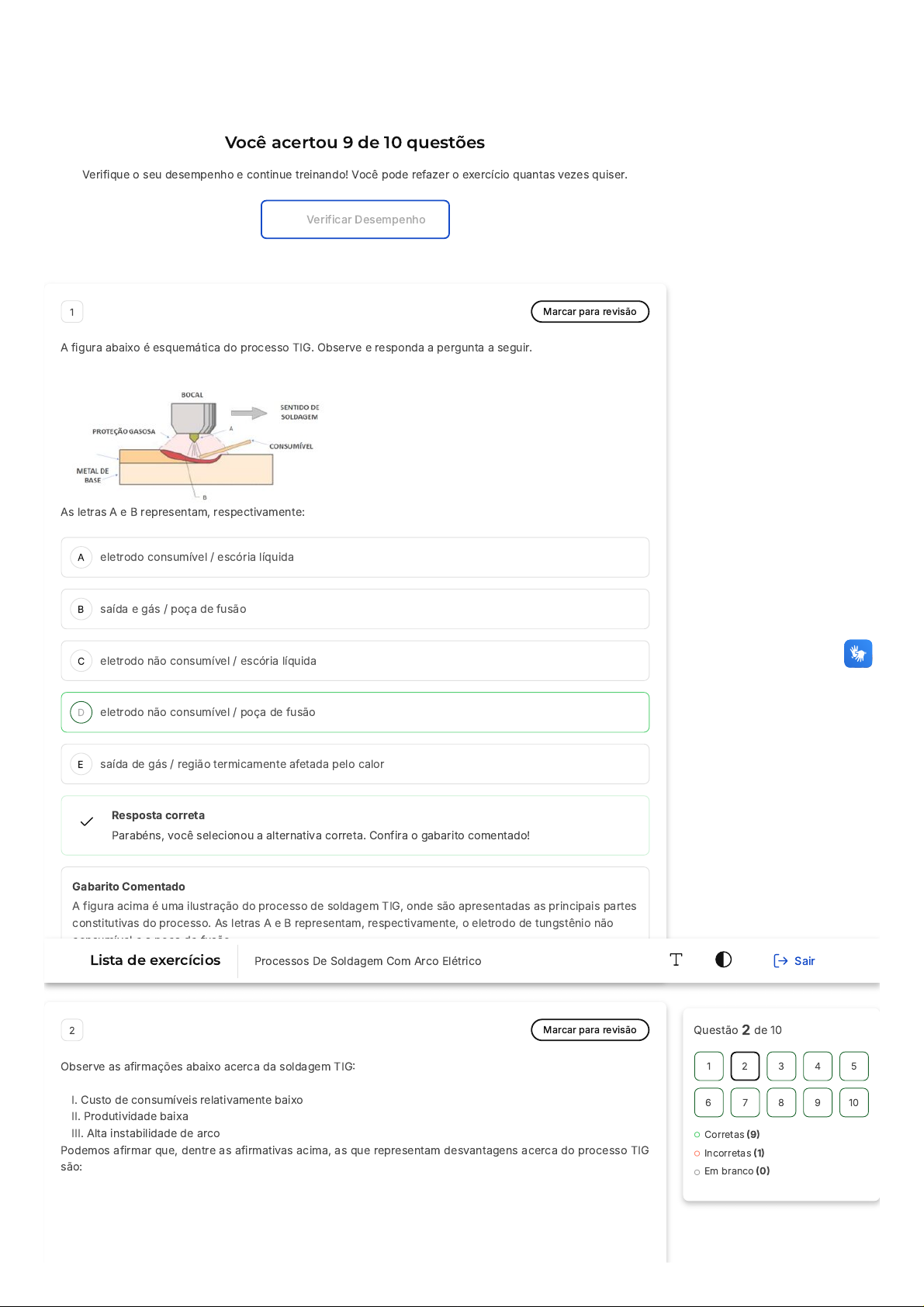

A figura abaixo é esquemática do processo TIG. Observe e responda a pergunta a seguir.
As letras A e B representam, respectivamente:
eletrodo consumível / escória líquida
saída e gás / poça de fusão
eletrodo não consumível / escória líquida
eletrodo não consumível / poça de fusão
saída de gás / região termicamente afetada pelo calor
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A figura acima é uma ilustração do processo de soldagem TIG, onde são apresentadas as principais partes
constitutivas do processo. As letras A e B representam, respectivamente, o eletrodo de tungstênio não
consumível e a poça de fusão.
2 Marcar para revisão
Observe as afirmações abaixo acerca da soldagem TIG:
I. Custo de consumíveis relativamente baixo
II. Produtividade baixa
III. Alta instabilidade de arco
Podemos afirmar que, dentre as afirmativas acima, as que representam desvantagens acerca do processo TIG
são:
Questão 2 de 10
Corretas (9)
Incorretas (1)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Processos De Soldagem Com Arco Elétrico Sair
A
B
C
D
E
A
B
C
D
E
Somente a afirmativa I está correta
Somente as afirmativas I e II estão corretas
Somente a afirmativa II está correta
As afirmativas I e III estão corretas
Somente a afirmativa III está correta
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
As desvantagens do processo TIG são representadas pelas afirmativas I e II. A afirmativa I, que menciona
o "custo de consumíveis relativamente baixo", é na verdade uma desvantagem, pois o processo TIG tem
custos de consumíveis relativamente elevados. A afirmativa II, que menciona a "produtividade baixa",
também é uma desvantagem, pois a produtividade do processo TIG é realmente baixa. A afirmativa III, que
menciona a "alta instabilidade de arco", não é uma desvantagem do processo TIG, pois este processo é
conhecido por sua estabilidade de arco. Portanto, a alternativa correta é a C, que afirma que somente a
afirmativa II está correta.
1. Produtividade baixa;
2. Custos de consumíveis relativamente elevados.
3 Marcar para revisão
MIG/MAG é um dos processos de soldagem a arco elétrico. No processo de soldagem MIG/MAG, podemos
afirmar que o mecanismo de transferência metálica pode ocorrer:
Somente pelo modo spray
No modo aerosol, globular e curto circuito
Somente no modo spray e globular
Somente pelo modo globular
Somente pelo modo curto circuito
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
No processo de soldagem MIG/MAG, a transferência de metal através do arco ocorre por meio de três
mecanismos principais: aerosol (spray), globular e curto-circuito. Esses mecanismos são influenciados por
diversos parâmetros operacionais, como o nível de corrente, a polaridade, o diâmetro e a composição do
eletrodo, a composição do gás de proteção e o comprimento do eletrodo. Portanto, a alternativa correta é
a B, que menciona todos os três mecanismos de transferência metálica.
A
B
C
D
E
A
B
C
D
E
4 Marcar para revisão
No que tange a constituição do eletrodo, assinale a alternativa que complementa corretamente o trecho
abaixo. O eletrodo é formado por um _______________, recoberto por uma camada de _________________outros
materiais.
núcleo mineral / ferro
núcleo de óxido / ferro
núcleo metálico / ferro
núcleo metálico / minerais
núcleo mineral / minerais
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O eletrodo é formado por um núcleo metálico ("alma"), recoberto por uma camada de minerais e/ou outros
materiais (revestimento).
5 Marcar para revisão
Os processos de soldagem podem possuir tipos de chama diferentes. O responsável pelo tipo de chama é:
A temperatura
A vazão do gás
A pressão do gás
A composição química do gás
A temperatura e vazão
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O tipo de chama em um processo de soldagem é determinado pela composição química do gás utilizado.
Isso ocorre porque a chama é o resultado da combustão desse gás. Portanto, diferentes gases produzirão
diferentes tipos de chama, devido às suas composições químicas únicas.
6 Marcar para revisão
A respeito do processo de soldagem MIG/MAG, assinale a alternativa que complementa corretamente o trecho
abaixo.O processo de soldagem MIG/MAG é um processo de soldagem a arco que produz a coalescência dos
A
B
C
D
E
A
B
C
D
E
metais pelo aquecimento destes com um arco elétrico estabelecido entre um ______________________________ e a
peça.
Eletrodo não consumível
Feixe de elétrons
Feixe de íons
Eletrodo consumível contínuo.
Eletrodo consumível descontínuo
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O processo de soldagem MIG/MAG, também conhecido como GMAW (Gas Metal Arc Welding), é um
método que produz a coalescência dos metais através do aquecimento com um arco elétrico. Este arco é
estabelecido entre um eletrodo metálico contínuo, que é consumível, e a peça que está sendo soldada.
Portanto, a alternativa correta é a "D", que afirma que o arco elétrico é estabelecido entre um eletrodo
consumível contínuo e a peça.
7 Marcar para revisão
Observe a figura abaixo e responda a questão a seguir:
As letras A e B representam, respectivamente:
eletrodo de tungstênio / poça de fusão
arco elétrico / poça de fusão
saída de gás / poça e fusão
entrada de fluxo / poça de fusão
eletrodo consumível / poça de fusão
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
D
E
A
B
C
D
E
A figura acima é uma representação esquemática do processo MIG / MAG. As letras são representativas
do eletrodo consumível e contínuo e da poça de fusão.
8 Marcar para revisão
A respeito do processo de soldagem MIG/MAG, assinale a alternativa que completa corretamente o trecho
abaixo. No processo de soldagem MIG/MAG, a escolha do tipo de tocha dependerá da escolha
______________________, do ____________________ e do tipo de junta soldada.
Da tensão de arco / gás de proteção
Do diâmetro de eletrodo / gás de proteção
Da corrente elétrica / gás de proteção
Da tensão de arco / diâmetro de eletrodo
Do diâmetro de eletrodo / metal de adição
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
No processo de soldagem MIG/MAG, a escolha do tipo de tocha é influenciada por diversos fatores. Entre
eles, a corrente elétrica e o gás de proteção são de grande importância. A corrente elétrica é responsável
por gerar o calor necessário para a soldagem, enquanto o gás de proteção tem a função de proteger a
área de soldagem de contaminações atmosféricas. Portanto, a alternativa correta é a "C", que afirma que
a escolha do tipo de tocha dependerá da escolha da corrente elétrica, do gás de proteção e do tipo de
junta soldada.
9 Marcar para revisão
Durante a soldagem utilizando o processo TIG o inspetor nível I de solda coletou os seguintes dados:
Corrente de arco elétrico: 120 Ampères
Tensão de arco elétrico: 18 Volts
Trecho de solda: 500 mm lineares
Tempo de arco aberto: 80 segundo
Podemos afirmar que o aporte de calor em kJ/cm é de:
208,36
208,35
205,36
207,36
204,36
A
B
C
D
E
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
10 Marcar para revisão
O processo de soldagem por arame tubular é uma variação do GMAW. No processo de soldagemcom arame
tubular, a principal característica do arame é:
Ser sólido e não ter a função de estabilizar o arco elétrico
Ser sólido e estabilizar o arco elétrico
Ser tubular e não estabilizar o arco elétrico
Ser tubular e estabilizar o arco elétrico
Ser misto entre sólido e tubular e estabilizar o arco elétrico
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
No processo de soldagem por arame tubular, o arame é de fato tubular e tem a função de estabilizar o
arco elétrico. Isso ocorre porque o eletrodo tubular contém internamente um fluxo que desempenha as
funções de estabilizar o arco e ajustar a composição da solda. Portanto, a alternativa D é a correta.
