FACULDADE CATÓLICA PAULISTA

CURSO DE GRADUAÇÃO EM ENGENHARIA CIVIL

ARNALDO PILAR SILVA

ESTRUTURAS DE CONCRETO ARMADO I
ATIVIDADE PRÁTICA DE APRENDIZAGEM - AP1

Com base no esquema de laje disposto na Figura 1, preencha a Tabela 1 com os respectivos valores.
Adotar:
p = 10 kN/m (Carga distribuída uniforme para todas as lajes);
c = 2,5 cm (Cobrimento para todas as lajes).
Verifique os coeficientes e formulações conforme o arquivo em anexo (Tabelas de apoio em ANEXO).
Lembrando que lx sempre será a menor dimensão da laje e ly a maior dimensão.

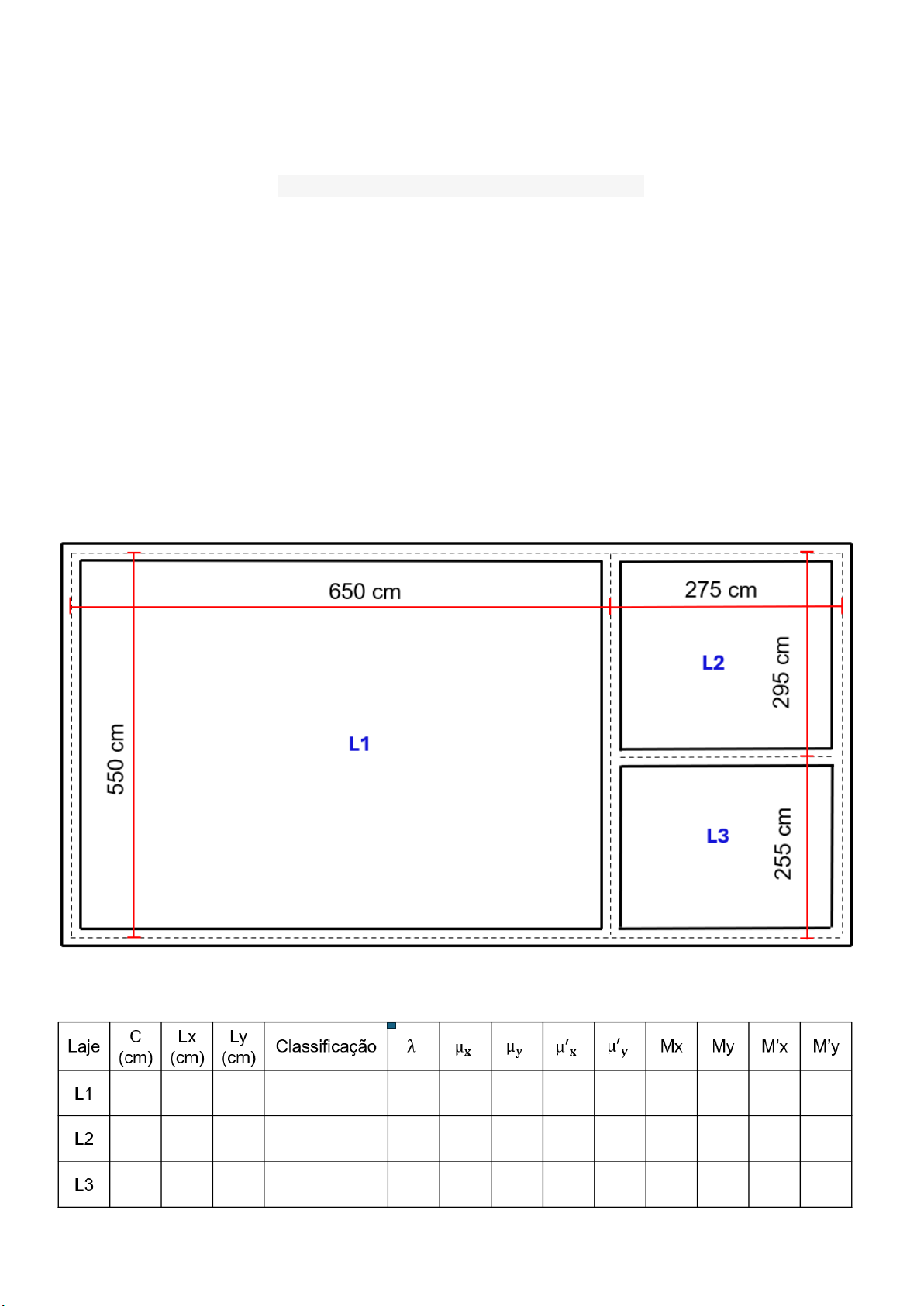

Figura 1 - Disposição das lajes

Tabela 1 - Tabela de resultados


ANEXO - Tabelas com os coeficientes e formulações para os cálculos dos momentos.
Tabela 2 - Tabela de classificação de borda de lajes para momentos fletores (1 até 2B)

Tabela 3 - Tabela de classificação de borda de lajes para momentos fletores (3 até 4B)

 Utilizar as Equações (1) e (2). De modo que a primeira determina o índice de esbeltes e a segunda
os momentos fletores com carga uniforme. Onde μ assumirá valores conforme as Tabelas 2 e 3.

RESPOSTA:
Laje 1
C = 2,5 cm
Lx = 550 cm
Ly = 650 cm
Classificação = Caso 2A
λ =
Ly
Lx
=
650
550
= 1,181
μx = 4,35
μy = 3,86
μx
′ = 0
μy
′ = 9,88
Mx = 4,35 ⋅ 10 ⋅
5,52
100
= 13,15875 kNm/m
My = 3,86 ⋅ 10 ⋅
5,52
100
= 11,6765 kNm/m
M′x = 0 ⋅ 10 ⋅
5,52
100
= 0 kNm/m
M′y = 9,88 ⋅ 10 ⋅
5,52
100
= 29,887 kNm/m
Laje 2

C = 2,5 cm
Lx = 275 cm
Ly = 295 cm
Classificação = Caso 3
λ =
Ly
Lx
=
295
275
= 1,0727
μx = 3,19
μy = 2,67
μx
′ = 7,87
μy
′ = 7,36
Mx = 3,19 ⋅ 10 ⋅
2,752
100
= 2,4124375 kNm/m
My = 2,67 ⋅ 10 ⋅
2,752
100
= 2,0191875 kNm/m
M′x = 7,87 ⋅ 10 ⋅
2,752
100
= 5,9516875 kNm/m
M′y = 7,36 ⋅ 10 ⋅
2,752
100
= 5,566 kNm/m

Laje 3

C = 2,5 cm
Lx = 255 cm
Ly = 275 cm
Classificação = Caso 3
λ =
Ly
Lx
=
275
255
= 1,0784
μx = 3,19
μy = 2,67
μx
′ = 7,87
μy
′ = 7,36
Mx = 3,19 ⋅ 10 ⋅
2,552
100
= 2,0742975 kNm/m
My = 2,67 ⋅ 10 ⋅
2,552
100
= 1,7361675 kNm/m
M′x = 7,87 ⋅ 10 ⋅
2,552
100
= 5,1174675 kNm/m
M′y = 7,36 ⋅ 10 ⋅
2,552
100
= 4,78584 kNm/m

Laje C
(cm)
Lx
(cm)
Ly
(cm)
Classificação 𝜆 𝜇𝑥 𝜇𝑦 𝜇′𝑥 𝜇′𝑦 Mx My M’x M’y
L1 2,5 550 650 2A 1,181 4,35 3,86 0 9,88 13,15875
kNm/m
11,6765
kNm/m
0
kNm/m
29,887
kNm/m
L2 2,5 255 275 3 1,0784 3,19 2,67 7,87 7,36 2,07429
kNm/m
1,73616
kNm/m
5,1174
kNm/m
4,78584
kNm/m
L3 2,5 255 275 3 1,0784 3,19 2,67 7,87 7,36 207429
kNm/m
1,73616
kNm/m
5,11746
kNm/m
4,78584
kNm/m
