Experimento 01
1 – Titulo: Como utilizar uma Protoboard
2 - Objetivo: Entender o funcionamento da placa de montagem de circuitos eletrônicos.
3 - Suporte teórico: As protoboads ou placa de experimentos, é ferramenta muito
importante para montagem de circuitos, pois com ela é possível montar dezenas de
circuitos sem a necessidade de soldar qualquer componente. Neste experimento
apresentaremos como utilizar uma protoboard para montagem de circuitos.

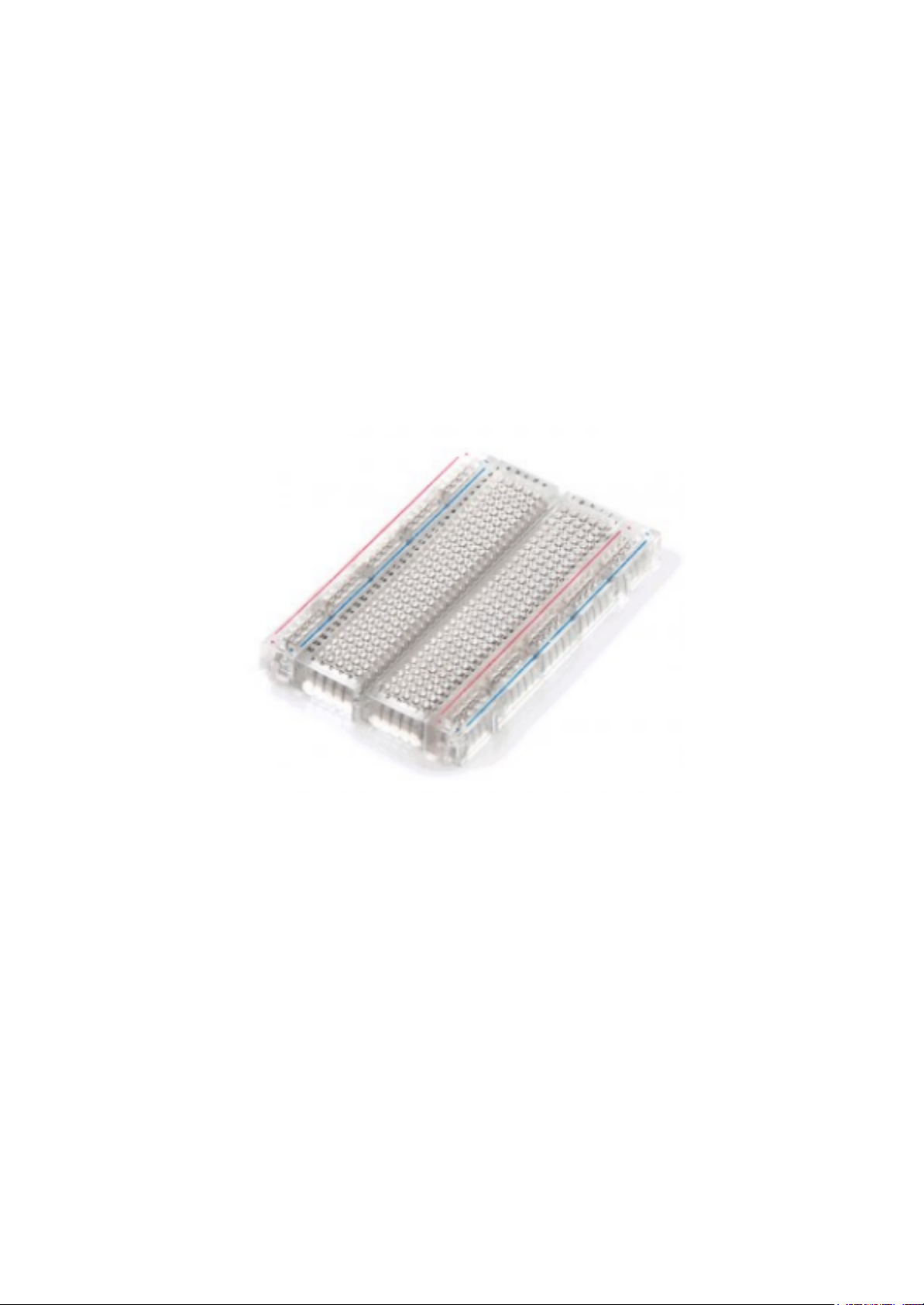

Figura 1 – Vista de uma protoboard
A grande mágica das protoboards é a possibilidade de montar, desenvolver e testar diversos
circuitos eletrônicos, tudo sem ter que soldar os componentes. Sendo assim, se você não tem
certeza de como um determinado circuito irá se comportar durante seu funcionamento, a
protoboard é o lugar mais recomendado para montar este circuito e efetuar todos os testes
necessários.
Na imagem abaixo temos as três áreas disponíveis nas protoboards, a área para montagem de
CIs (parte central da protoboard), a área para distribuição da alimentação elétrica (duas linhas
superiores e inferiores) e a área para montagem dos componentes (colunas). As linhas azuis
representam as ligações internas da protoboard, ou seja, internamente elas já estão interligadas.
Figura 2 – Representação das trilhas de de conexões

Figura 3 – Representação esquemática para montagem do circuito
Figura 4 – Circuíto montado na protoboard
4 - Procedimento:
Nesse primeiro momento monte o circuito na ferramenta on-line tinkercad. Repita os passos da
figura quatro e monte uma sinaleira acendendo também os leds verde e amarelo ( lembrem-se de
realizar o cálculo dos resistores).
- Salvem a imagem do circuito funcionando e anotem os valores dos resistores utilizados.
Agora que sabemos como a protoboard funciona, vamos à montagem do nosso primeiro circuito
prático. Para montarmos este circuito, iremos precisar dos seguintes componentes:
 1 x LED (Diodo emissor de luz);
 1 x Resistor de 330Ω;
 1 x Resistor de 1K Ω ;
 1 x Chave Momentânea;
 4 x Cabinhos de telefonia;
 1 x Fonte de Alimentação de 5V;
 1 x Voltímetro digital.
4.1 – Confira o material em sua bancada;
4.2 – Identifique no protoboard as trilhas de conexões comuns, conforme
representação na Figura 2;
4.3 – Identifique e os terminais de anodo e catodo do LED, conforme representação
esquemática na Figura 3;
Dicas: Para verificarmos o lado positivo e negativo na prática existem três formas:
 Modo 1: Identificar pelo tamanho do terminal ( isso pode ser um problema se o led
já tiver sido cortado).
o Ânodo + : Terminal maior;
o Cátodo - : Terminal menor;
 Modo 2: Olhar dentro do led as duas partes metálicas.
o A lâmina com área maior é o – cátodo;
o A lámina com área menor é o + ânodo;
 Modo 3: O chanfro.
o O lado chanfrado é o – cátodo;
o O lado sem chanfro é o ânodo;
4.4 – Realize a montagem do circuito na protoboard, conforme ilustrado na Figura 4, porém,
nesse estágio ainda não alimente o circuito;
4.5 – Solicite a orientação do professor para alimentar o circuito;
4.6 – Após alimentar o circuito, realize as seguintes medições e anote:  A tensão ou diferença
de potencial sobre o LED → Resp. = ________ V;  A tensão ou diferença de potencial sobre
o resistor → Resp. = ________ V.
4.7 – Com base no que você aprendeu sobre a “Primeira Lei de Ohm”, calcule:  A
corrente do circuito;
 A corrente que passa pelo LED;
 A corrente que passa pelo resistor.
5. Questionário:
1. Quais as necessidades de uso de uma protoborad?
2. Quais os elementos que compõem um LED?
3. Porque o LED acende?
4. Liste pelo menos 5 tipos de LED para uso em circuitos eletrônicos?
Obs: Acrescente aqui fotos do seu circuito prático e fotos do circuito simulado no
tinkercad.
