CAMPUS BACANGA – UFMA
1ª Avaliação
Disciplina: Modelagem de
Sistemas Mecânicos
Curso: Engenharia Mecânica
Professor: Edilson D. Nóbrega São Luís, 14 de outubro de 2022.
Aluno: Nota:
No de matrícula: Turno: Valor: 10 pontos



1. Determine 𝑦0(𝑡), a componente de entrada nula da resposta de um sistema LCIT descrito pela seguinte
equação diferencial:
𝑑2𝑦
𝑑𝑡2
+ 6
𝑑𝑦
𝑑𝑡
+ 9𝑦 = 3
𝑑𝑥
𝑑𝑡
+ 5𝑥

quando as condições iniciais são 𝑦0(0) = 3, �̇�0(0) = −7. (3,0 pontos)


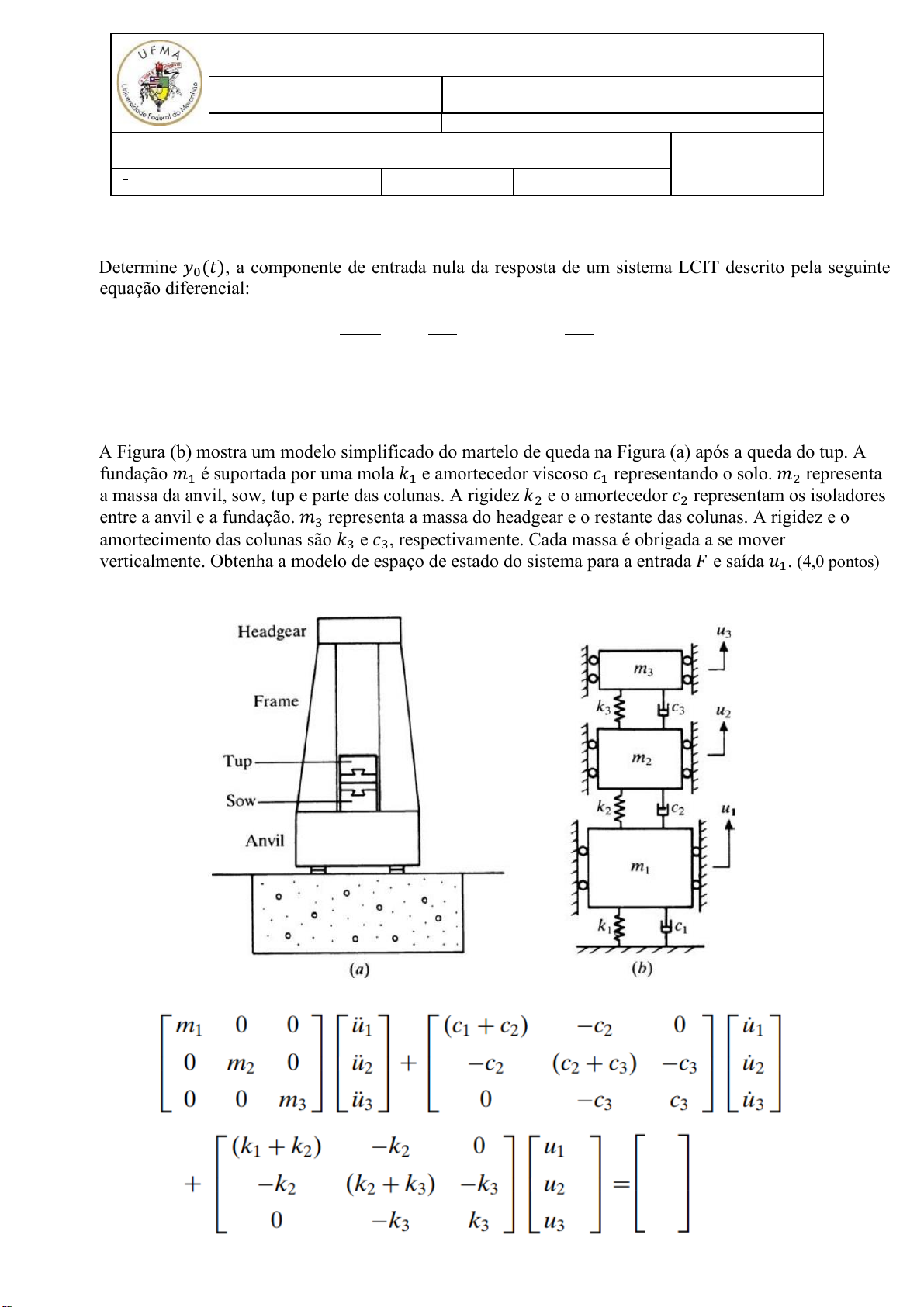

2. A Figura (b) mostra um modelo simplificado do martelo de queda na Figura (a) após a queda do tup. A
fundação 𝑚1 é suportada por uma mola 𝑘1 e amortecedor viscoso 𝑐1 representando o solo. 𝑚2 representa
a massa da anvil, sow, tup e parte das colunas. A rigidez 𝑘2 e o amortecedor 𝑐2 representam os isoladores
entre a anvil e a fundação. 𝑚3 representa a massa do headgear e o restante das colunas. A rigidez e o
amortecimento das colunas são 𝑘3 e 𝑐3, respectivamente. Cada massa é obrigada a se mover
verticalmente. Obtenha a modelo de espaço de estado do sistema para a entrada 𝐹 e saída 𝑢1. (4,0 pontos)


𝑭
𝟎
𝟎




CAMPUS BACANGA – UFMA
1ª Avaliação
Disciplina: Modelagem de
Sistemas Mecânicos
Curso: Engenharia Mecânica
Professor: Edilson D. Nóbrega São Luís, 14 de outubro de 2022.
Aluno: Nota:
No de matrícula: Turno: Valor: 10 pontos


3. Considere um sistema mecânico rotacional:


cujo modelo matemático é dado pelas EDOL’s

𝐽1�̈�1 + (𝐾1 + 𝐾2)𝜃1 − 𝐾2𝜃2 = 0

𝐽2�̈�2 + (𝐾2 + 𝐾3)𝜃2 − 𝐾2𝜃1 = 𝑇

e que T(t) é a entrada e 𝜃1(t)é a saída. Sendo 𝐽1 = 𝐽2 = 1 kg. m2, achar a equação I/O para esse sistema. (3,0 pontos)
