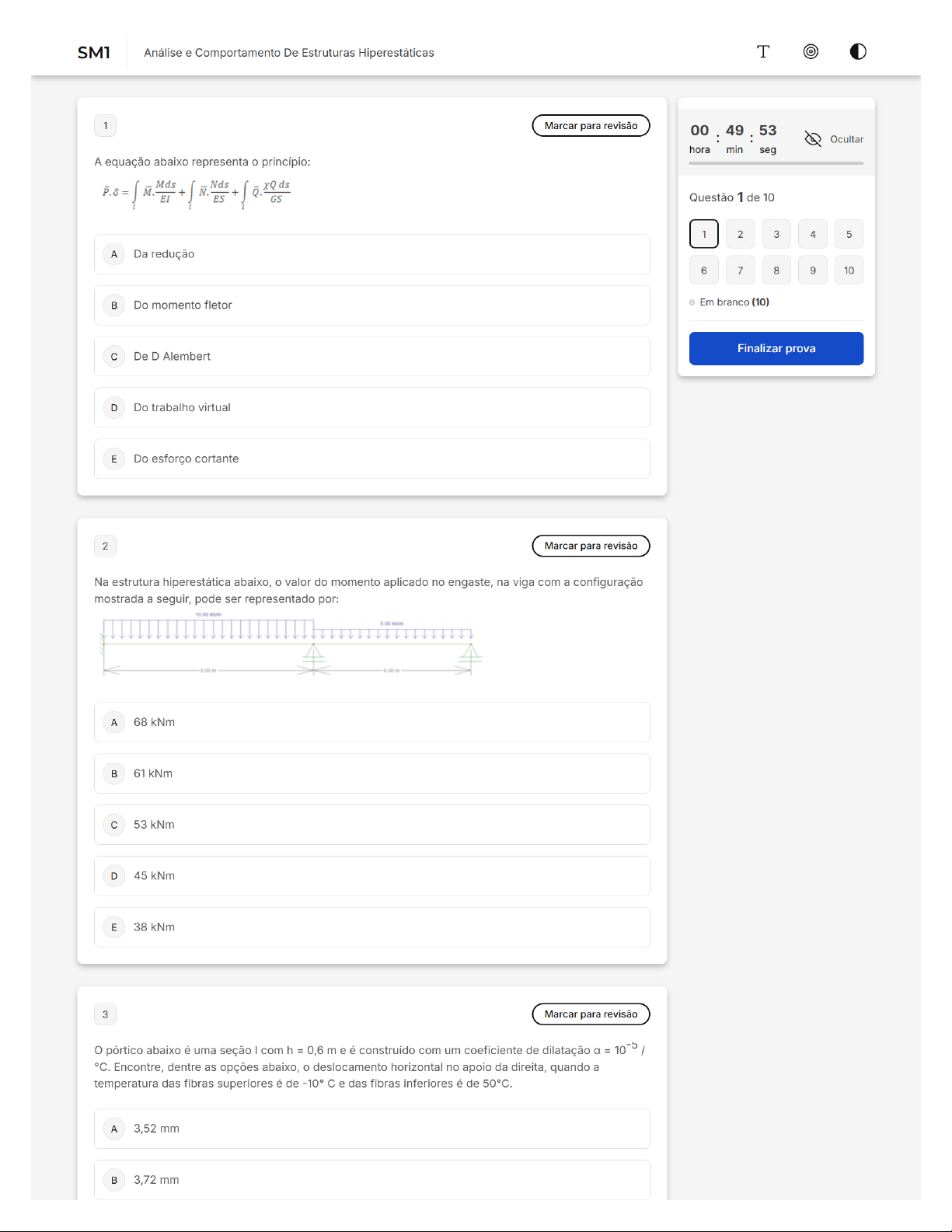

SM1 Análise e Comportamento De Estruturas Hiperestáticas T 1 Marcar para revisão Ocultar hora min seg A equação abaixo representa o princípio: Questão 1 de 10 1 2 3 4 5 A Da redução 6 7 8 9 10 Do momento fletor Em branco (10) Finalizar prova De D Alembert D Do trabalho virtual E Do esforço cortante 2 Marcar para revisão Na estrutura hiperestática abaixo, o valor do momento aplicado no engaste, na viga com a configuração mostrada a seguir, pode ser representado por: 10.00 A 68 kNm 61 kNm 53 kNm D 45 kNm E 38 kNm 3 Marcar para revisão pórtico abaixo é uma seção com h = 0,6 m e é construído com um coeficiente de dilatação = 10⁻⁵ / °C. Encontre, dentre as opções abaixo, o deslocamento horizontal no apoio da direita, quando a temperatura das fibras superiores é de -10° C e das fibras inferiores é de 50°C. A 3,52 mm 3,72 mm3,92 mm D 4,12 mm E 4,32 mm 4 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. A fórmula MA se refere ao cálculo de um momento de engastamento perfeito a partir de um deslocamento ortogonal recíproco: A Em vigas, com inércia le comprimento I, bi-apoiadas Em vigas com inércia e comprimento I, bi-engastadas c Em vigas com inércia e comprimento I, engastadas-rotuladas D Em vigas com inércia e comprimento I, em balanço E Em treliças 5 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é o método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. O valor, em módulo, do momento de engastamento perfeito da viga de comprimento L a seguir, quando as cargas distribuídas e concentradas são iguais a "q" e "P" respectivamente, é dado por: Fonte: YDUQS 2022. A 12 8 C 3P D + 12 E +6 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é o método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. momento fletor negativo, no ponto indicado, devido ao carregamento abaixo na estrutura é dado por: Fonte: YDUQS 2022. A 25 kNm 12,5 kNm -25 kNm D -12,5 kNm E 5,0 kNm 7 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é o método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. Seja a estrutura abaixo, em que a variação uniforme de temperatura da seção é de 10 °C. Se El = 4,5 e = 10⁻⁵ e a altura da seção transversal da estrutura é de 0,5 m, escolha, dentre as opções a seguir, o valor em módulo do momento fletor no vértice indicado é dado por: Fonte: YDUQS 2022. A 40 kNm 35 kNm 30 kNm D 25 kNm E 22,5 kNm8 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é o método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. Na estrutura simétrica abaixo, as reações de apoio verticais nos dois apoios são dadas por: Fonte: YDUQS 2022. A 15 kN e 30 kN 30 kN e 30 kN 15 kN e 15 kN D 10 kN e 20 kN E 20 kN e 10 kN 9 Marcar para revisão Na estrutura abaixo, as reações de apoio verticais nos dois apoios são dadas por: 10 00 kN/m A 15 kN e 30 kN 30 kN e 30 kN 15 kN e 15 kND 10 kN e 20 kN E 20 kN e 10 kN 10 Marcar para revisão Considere o comprimento de uma viga biapoiada igual a LL com uma viga concentrada que dista x do apoio esquerdo. Pela Tabela de Kurt Beyer, a combinação entre um diagrama de momentos fletores triangular, desta viga, com momento fletor máximo igual a M e um diagrama de momentos fletores triangular, em um estado de deformação, com valor máximo M = 1 gera que MMdx é igual a: TABELA DE KURT BEYER VALORES DAS INTEGRAIS MMdx PARA RETAS DE COMPRIMENTO LE INÉRCIA CONSTANTE Elc Parabola do do do M M grau grau grau M long M M L'MM 2 3 3 12 4 6 2 6 3 12 6 MB 6 2 3 12 12 Parabola grau 3 3 5 3 do 7 MB 3 15 12 3 12 15 30 15 12 do grau 3 3 5 do grau 2 3 12 5 15 M 6 2 3 12 12 3 a G12 Engenharia A ML/2 -ML/2 ML/3 D ML/6 E -ML/6
