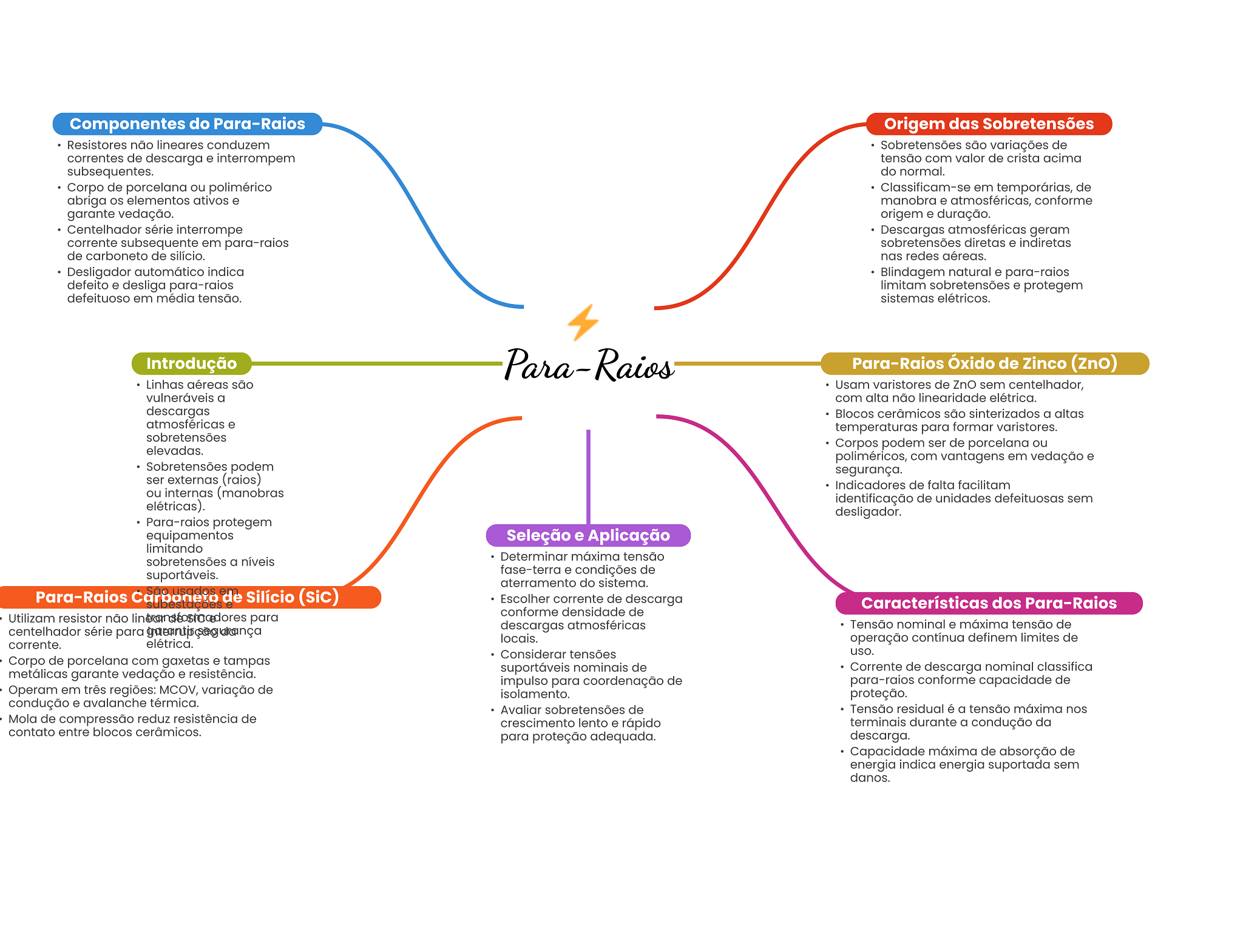

Mapa Mental - Para-Raios

Prévia do material em texto

Componentes do Para-Raios Origem das Sobretensões Resistores não lineares conduzem Sobretensões são variações de correntes de descarga e interrompem tensão com valor de crista acima subsequentes. do normal. Corpo de porcelana ou polimérico Classificam-se em temporárias, de abriga elementos ativos e manobra e atmosféricas, conforme garante vedação. origem e duração. Centelhador série interrompe Descargas atmosféricas geram corrente subsequente em para-raios sobretensões diretas e indiretas de carboneto de silício. nas redes aéreas. Desligador automático indica Blindagem natural e para-raios defeito e desliga para-raios limitam sobretensões e protegem defeituoso em média tensão. sistemas elétricos. Introdução Para-Raios Para-Raios Óxido de Zinco (zno) Linhas aéreas são Usam varistores de ZnO sem centelhador, vulneráveis a com alta não linearidade elétrica. descargas Blocos cerâmicos são sinterizados a altas atmosféricas e temperaturas para formar varistores. sobretensões Corpos podem ser de porcelana ou elevadas. poliméricos, com vantagens em vedação e Sobretensões podem segurança. ser externas (raios) Indicadores de falta facilitam ou internas (manobras identificação de unidades defeituosas sem elétricas). desligador. Para-raios protegem equipamentos Seleção e Aplicação limitando sobretensões a níveis Determinar máxima tensão suportáveis. fase-terra e condições de aterramento do sistema. Para-Raios Carboneto de Silício (sic) Escolher corrente de descarga Características dos Para-Raios conforme densidade de Utilizam resistor não para centelhador série para descargas atmosféricas Tensão nominal e máxima tensão de elétrica. locais. operação contínua definem limites de corrente. Considerar tensões uso. Corpo de porcelana com gaxetas e tampas suportáveis nominais de Corrente de descarga nominal classifica metálicas garante vedação e resistência. impulso para coordenação de para-raios conforme capacidade de Operam em três regiões: MCOV, variação de isolamento. proteção. condução e avalanche térmica. Avaliar sobretensões de Tensão residual é a tensão máxima nos Mola de compressão reduz resistência de crescimento lento e rápido terminais durante a condução da contato entre blocos cerâmicos. para proteção adequada. descarga. Capacidade máxima de absorção de energia indica energia suportada sem danos.
