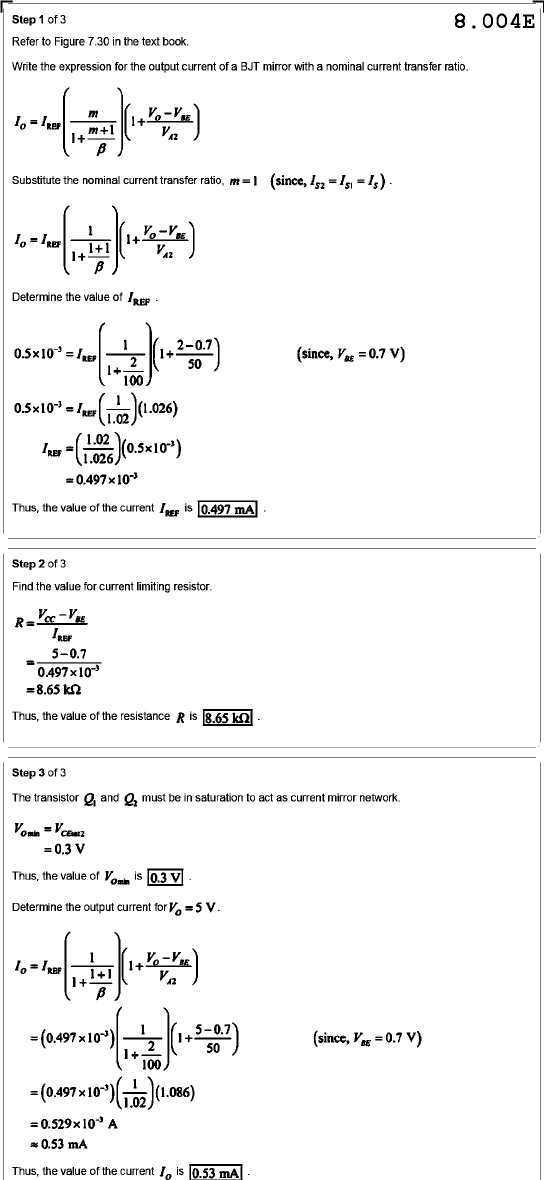

Step 1 of 3 8.004E Refer to Figure 7.30 in the text book. Write the expression for the output current of a BJT mirror with a nominal current transfer ratio. Substitute the nominal current transfer ratio, m=1 Determine the value of =0.497x10⁻³ Thus, the value of the current is 0.497 mA . Step 2 of 3 Find the value for current limiting resistor. 5-0.7 Thus, the value of the resistance R is Step 3 of 3 The transistor and must be in saturation to act as current mirror network. Thus, the value of is 0.3 V Determine the output current for = V. ≈ Thus, the value of the current is 0.53 mA
